Wenn automatisierte Geräte winzige Komponenten auf engstem Raum handhaben müssen,Kurze Vakuumsauger ZP2-MUausKommabieten eine kompakte und praktische Vakuum-Greiflösung. Mit Saugerdurchmessern von φ2 bis φ15 mm, einer flachen Struktur, mehreren Materialoptionen und flexiblen Montagekonfigurationen ist die ZP2-MU-Serie für Präzisionshandhabungsanwendungen konzipiert, bei denen herkömmliche Saugnäpfe möglicherweise zu groß oder schwer zu positionieren sind.
Die kurzen Vakuumsauger ZP2-MU sind kompakte, flache Vakuumsauger, die für kleine, leichte und präzise Werkstücke entwickelt wurden. Aufgrund ihrer platzsparenden Struktur eignen sie sich besonders für dicht angeordnete Automatisierungsgeräte, während Materialoptionen wie NBR, Silikonkautschuk, Urethankautschuk, FKM, leitfähiges NBR und leitfähiges Silikonkautschuk es Ingenieuren ermöglichen, je nach Betriebsbedingungen eine Lösung auszuwählen. Die Serie unterstützt Pad-Durchmesser von φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 und φ15 mm und eignet sich daher für Elektronik-, Halbleiter-, Präzisionsmontage-, Verpackungs- und andere automatisierte Handhabungsanwendungen.
Inhaltsverzeichnis
- Was sind kurze Vakuumsauger ZP2-MU?
- Warum ist das kompakte Design in der Automatisierung wichtig?
- Was sind die Hauptmerkmale von ZP2-MU?
- Welche Spezifikationen sollten Käufer berücksichtigen?
- Wie wirken sich unterschiedliche Polstermaterialien auf die Leistung aus?
- Wo können ZP2-MU Vakuum-Saugnäpfe eingesetzt werden?
- Wie sollten Ingenieure das richtige Modell auswählen?
- Welche Vorteile können sie für automatisierte Systeme bringen?
- FAQ zu kurzen Vakuumsaugern ZP2-MU
- Warum sollten Sie ZP2-MU für Ihr nächstes Automatisierungsprojekt in Betracht ziehen?

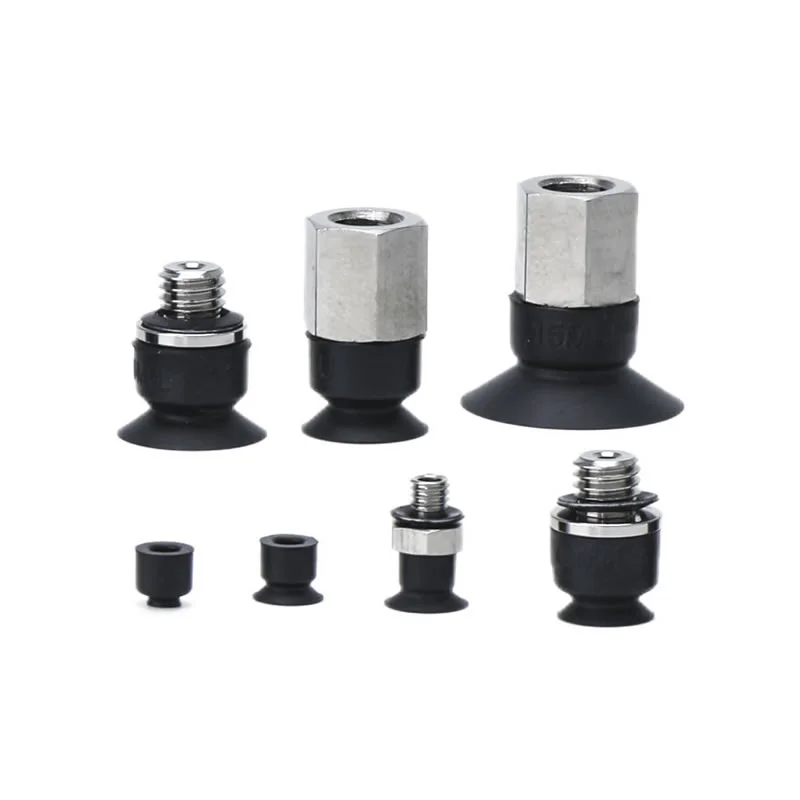

Was sind kurze Vakuumsauger ZP2-MU?
Die kurzen Vakuumsaugnäpfe ZP2-MU sind flache Vakuumsauger der ZP2-Serie, die speziell für Anwendungen entwickelt wurden, die kompakte Abmessungen und zuverlässige Ansaugung erfordern. Gemäß den Produktspezifikationen reichen die verfügbaren Saugerdurchmesser von φ2 mm bis φ15 mm, sodass die Saugnäpfe auch sehr kleine Werkstücke aufnehmen können.
Die Low-Profile-Konfiguration ist besonders wertvoll, wenn die verfügbare Einbauhöhe begrenzt ist. Anstatt eine große vertikale Baugruppe zu erfordern, ermöglicht die kurze Bauweise, dass der Vakuumsauger näher am Werkstück positioniert werden kann. Dies kann Gerätekonstrukteuren dabei helfen, kompaktere Greifer zu entwickeln und die Zugänglichkeit kleiner Komponenten zu verbessern.
Die ebene Auflagefläche unterstützt zudem den engen Kontakt mit geeigneten Werkstücken. Bei präzisen Pick-and-Place-Vorgängen ist die Aufrechterhaltung eines stabilen Kontakts wichtig, da übermäßige Bewegungen, Verformungen oder inkonsistente Positionierungen die Genauigkeit der nachgelagerten Montage beeinträchtigen können.
Für weitere Informationen können Käufer Commas überprüfenKurz-Vakuum-Saugnäpfe ZP2-MU auf der ProduktseiteAusführliche Modellinformationen und Bestellkonfigurationen finden Sie hier.
Warum ist das kompakte Design in der Automatisierung wichtig?
Moderne Automatisierungsgeräte werden immer kompakter. Roboter, Linearantriebe, Montagestationen und Präzisionshandhabungssysteme müssen häufig mehrere Vorgänge innerhalb eines begrenzten Arbeitsbereichs ausführen. In solchen Umgebungen können die Abmessungen jeder pneumatischen Komponente das gesamte mechanische Design beeinflussen.
Ein kurzer Vakuumsauger kann mehrere praktische Vorteile bieten:
- Reduzierte Einbauhöhe:Die flache Konstruktion eignet sich für begrenzte vertikale Räume.
- Bessere Zugänglichkeit:Kleine Pads können Werkstücke erreichen, die sich in dichten Komponentenanordnungen befinden.
- Kompaktes Greiferdesign:Mehrere kleine Saugstellen können auf begrenztem Raum integriert werden.
- Präzises Handling:Kleine Pad-Durchmesser können sich effektiver an kleine Werkstückoberflächen anpassen.
- Flexible Geräteintegration:Unterschiedliche Einlass- und Gewindekonfigurationen vereinfachen das Design pneumatischer Systeme.
Diese Eigenschaften machen kompakte Vakuumsauger besonders relevant für Hersteller, die automatisierte Produktionsanlagen mit hoher Geschwindigkeit und hoher Dichte entwickeln.
Was sind die Hauptmerkmale von ZP2-MU?
Die Leistung eines Vakuumsaugers hängt nicht nur von seinem Durchmesser ab. Ingenieure müssen auch Profil, Material, Verbindungsmethode, Werkstückeigenschaften und Betriebsumgebung berücksichtigen.
1. Ultrakompakte Padgrößen
ZP2-MU-Modelle sind in den Größen φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 und φ15 mm erhältlich. Durch diese breite Auswahl eignet sich die Serie für Mikrokomponenten und Leichtbauteile.
2. Flache Kontaktstruktur
Die MU-Konfiguration verwendet ein flaches Pad-Design. Diese Struktur ist für einen stabilen Kontakt mit entsprechend geformten Werkstücken gedacht und kann dazu beitragen, bei wiederholten Pick-and-Place-Zyklen eine gleichmäßige Adsorption aufrechtzuerhalten.
3. Mehrere Materialoptionen
Benutzer können je nach Temperatur, chemischer Belastung, Verschleiß und elektrostatischen Anforderungen verschiedene Gummimaterialien auswählen. Dadurch ist die Produktfamilie anpassungsfähiger als ein Vakuumsauger aus nur einem Material.
4. Mehrere Montagekonfigurationen
Die Serie unterstützt Anschlussoptionen einschließlich A3-Außengewinde und H5- oder B5-Konfigurationen für verschiedene Pad-Größen. Vertikale Vakuumeinlassanordnungen sind auch über ZP2-T-Konfigurationen erhältlich.
5. Leitfähige Optionen für sensible Anwendungen
Leitfähige NBR- und leitfähige Silikonkautschukoptionen können ausgewählt werden, wenn die Kontrolle statischer Elektrizität wichtig ist. Dies ist besonders relevant für Umgebungen in der Elektronik- und Halbleiterfertigung.
Welche Spezifikationen sollten Käufer berücksichtigen?
Die Auswahl eines Vakuumsaugers sollte mit der tatsächlichen Werkstück- und Maschinenkonfiguration beginnen und nicht einfach das kleinste verfügbare Modell auswählen. Bei der Evaluierung von ZP2-MU für ein Automatisierungsprojekt sind die folgenden Spezifikationen wichtig.
| Spezifikation | Verfügbare Optionen/Informationen | Warum es wichtig ist |
|---|---|---|
| Pad-Typ | MU-Flachtyp | Unterstützt kompakten und stabilen Kontakt mit geeigneten Oberflächen |
| Pad-Durchmesser | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Ermöglicht die Anpassung des Pads an kleine Werkstückabmessungen |
| Material | NBR, Silikon, Urethan, FKM, leitfähiges NBR, leitfähiges Silikon | Ermöglicht die Anpassung an Temperatur-, Chemikalien-, Verschleiß- und statische Kontrollanforderungen |
| Verbindung | A3, H5, B5 je nach Modell | Unterstützt die Integration mit verschiedenen pneumatischen Layouts |
| Struktur | Kurzes / niedriges Profil | Nützlich, wenn die Installationshöhe begrenzt ist |
| Typische Werkstücke | Kleine und leichte Komponenten | Geeignet für präzise Pick-and-Place-Vorgänge |
Wie wirken sich unterschiedliche Polstermaterialien auf die Leistung aus?
Die Materialauswahl ist eine der wichtigsten Entscheidungen bei der Spezifikation eines Vakuumsaugers. Unterschiedliche Materialien zeichnen sich durch unterschiedliche Temperaturbeständigkeit, chemische Beständigkeit, Abriebfestigkeit und Eignung für spezielle Industrieumgebungen aus.
| Material | Typischer Temperaturbereich | Geeignete Anwendungen |
|---|---|---|
| NBR | 0°C bis 120°C | Allgemeine Industriearbeiten, Metallplatten, Furnier und Wellpappe |
| Silikonkautschuk | -30°C bis 200°C | Halbleiterhandhabung, dünne Werkstücke und Lebensmittelausrüstung |
| Urethankautschuk | 0°C bis 60°C | Allgemeine Handhabung von Wellpappe, Eisenplatten und Furnier |
| FKM | 0°C bis 250°C | Chemische Anwendungen und Umgebungen mit anspruchsvollen Temperaturen |
| Leitfähiges NBR | 0°C bis 100°C | Halbleiteranwendungen, die eine Kontrolle der statischen Elektrizität erfordern |
| Leitfähiges Silikon | -10°C bis 200°C | Halbleiter- und Elektronikanwendungen mit elektrostatischen Bedenken |
Die tatsächliche Materialauswahl sollte immer auf der gesamten Betriebsumgebung basieren, einschließlich Werkstückoberfläche, Temperatur, Chemikalien, Vakuumbedingungen und erforderlicher Lebensdauer.
Wo können ZP2-MU Vakuum-Saugnäpfe eingesetzt werden?
Die geringen Abmessungen und die Materialflexibilität von ZP2-MU machen die Serie besonders relevant für die Präzisionsautomation.
Elektronik- und Halbleiterfertigung
Kleine elektronische Bauteile erfordern einen sorgfältigen Umgang, da übermäßige mechanische Kräfte oder elektrostatische Entladungen empfindliche Produkte beschädigen können. Leitfähiges Silikon und leitfähiges NBR können daher für Anwendungen in Betracht gezogen werden, bei denen die statische Kontrolle Teil des Gerätedesigns ist.
Präzise Montage
Automatisierte Montagesysteme manipulieren häufig kleine Kunststoff-, Metall- oder Elektronikteile. Ein kompakter Saugnapf kann dazu beitragen, dass die End-of-Arm-Werkzeuge Werkstücke erreichen, ohne benachbarte Komponenten zu beeinträchtigen.
Verpackungsautomatisierung
Mit der Vakuum-Greiftechnik können leichte Verpackungsteile und kleine Produkte transferiert werden. Es können auch mehrere kleine Saugnäpfe angeordnet werden, um ein individuelles Greifmuster zu erzeugen.
Handhabung von Mikrokomponenten
Bei Werkstücken mit einer Größe von nur wenigen Millimetern bietet ein großer Sauggreifer möglicherweise keine effiziente Kontaktfläche. Der Bereich φ2–φ15 mm von ZP2-MU bietet mehr Möglichkeiten, den Greifpunkt an das Bauteil anzupassen.
Wie sollten Ingenieure das richtige Modell auswählen?
Ein systematischer Auswahlprozess kann Integrationsprobleme reduzieren und die Zuverlässigkeit des Vakuumgreifens verbessern.
- Messen Sie die verfügbare Kontaktfläche.Wählen Sie einen Polsterdurchmesser, der sicher auf der vorgesehenen Grifffläche sitzt.
- Überprüfen Sie den Einbauraum.Stellen Sie sicher, dass die kurze Struktur und die ausgewählte Verbindungskonfiguration zum Greifer passen.
- Bewerten Sie das Werkstückmaterial.Oberflächenbeschaffenheit, Steifigkeit, Porosität und Sauberkeit können die Vakuumleistung beeinträchtigen.
- Wählen Sie das passende Gummimaterial.Berücksichtigen Sie Temperatur, Chemikalien, Abrieb und statische Elektrizität.
- Bestätigen Sie den Vakuumanschluss.Passen Sie die A3-, H5-, B5- oder entsprechende Adapterkonfiguration an das Pneumatiksystem an.
- Testen Sie die komplette Baugruppe.Überprüfen Sie Adsorptionsstabilität, Zykluszeit, Positionierungsgenauigkeit und Freisetzungsverhalten unter tatsächlichen Betriebsbedingungen.
Dieser Ansatz ist besonders nützlich für Käufer, die einen chinesischen Hersteller oder Lieferanten suchen, der maßgeschneiderte Anforderungen an pneumatische Komponenten erfüllen kann.
Welche Vorteile können sie für automatisierte Systeme bringen?
Für Maschinenbauer liegt der Wert eines kompakten Vakuumsaugers nicht nur in seiner geringen Größe. Der eigentliche Vorteil liegt darin, wie diese Kompaktheit zum gesamten Automatisierungssystem beiträgt.
- Raumeffizienz:Eine kurze Bauweise erleichtert Ingenieuren die Arbeit innerhalb eingeschränkter Installationsbereiche.
- Komponentenkompatibilität:Mehrere Pad-Größen eignen sich für unterschiedliche kleine Werkstücke.
- Materialflexibilität:Mehrere Gummioptionen unterstützen unterschiedliche Industrieumgebungen.
- Präzisionsorientiertes Handling:Kleine Kontaktflächen können für Mikrokomponenten besser geeignet sein.
- Optionen zur statischen Kontrolle:Leitfähige Materialien stehen für Elektronik- und Halbleiteranwendungen zur Verfügung.
- Integrationsflexibilität:Unterschiedliche Einlass- und Gewindekonfigurationen können das Gerätedesign vereinfachen.
- Konsistenz der Massenproduktion:Bei automatisierten Systemen mit mehreren Saugnäpfen ist die Maßhaltigkeit für eine wiederholbare Greifleistung wichtig.
FAQ zu kurzen Vakuumsaugern ZP2-MU
Was bedeutet MU in der ZP2-Serie?
MU kennzeichnet die flache, kurze Konfiguration innerhalb der ZP2-Serie. Es ist für den kompakten Einbau und die präzise Handhabung kleiner und leichter Werkstücke konzipiert.
Welche Größen sind für ZP2-MU erhältlich?
Die verfügbaren Pad-Durchmesser umfassen φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 und φ15 mm. Die passende Größe sollte entsprechend den Werkstückabmessungen und der nutzbaren Kontaktfläche ausgewählt werden.
Welches Material eignet sich für Halbleiteranwendungen?
Silikonkautschuk ist für halbleiterbezogene Anwendungen aufgeführt, während leitfähiges NBR und leitfähiger Silikonkautschuk verfügbar sind, wenn eine Kontrolle der statischen Elektrizität erforderlich ist. Bei der endgültigen Auswahl sollte die spezifische Prozessumgebung berücksichtigt werden.
Kann ZP2-MU in begrenzten Einbauräumen eingesetzt werden?
Ja. Seine kurze und flache Bauweise ist speziell für Anwendungen gedacht, bei denen die Einbauhöhe begrenzt ist.
Können die Saugnäpfe individuell angepasst werden?
Ausgewählte Konfigurationen können individuell angepasst werden. Käufer sollten Informationen über das Werkstück, den erforderlichen Saugerdurchmesser, das Material, die Montagekonfiguration, die Vakuumeinlassrichtung und die Betriebsumgebung bereitstellen, damit die geeignete Konfiguration bewertet werden kann.
Warum sollten Sie ZP2-MU für Ihr nächstes Automatisierungsprojekt in Betracht ziehen?
Die kurzen Vakuumsauger ZP2-MU vereinen kompakte Bauweise, kleine Saugerdurchmesser, flexible Materialauswahl und vielfältige Montagemöglichkeiten zu einer praktischen Lösung für präzises Vakuumhandling. Von der Halbleiter- und Elektronikfertigung bis hin zur Präzisionsmontage- und Verpackungsautomatisierung kann die Serie Maschinenkonstrukteuren dabei helfen, die Herausforderungen kleiner Werkstücke und begrenzter Einbauräume zu meistern.
Wenn Sie kompakte Vakuumsaugnäpfe für automatisierte Anlagen beschaffen, verschiedene Saugermaterialien bewerten oder eine maßgeschneiderte pneumatische Greiflösung entwickeln,Kommakann Ihnen dabei helfen, eine geeignete ZP2-MU-Konfiguration entsprechend Ihren Anwendungsanforderungen zu finden. Für Modellauswahl, Großeinkäufe, individuelle Lösungen oder technische Fragen,Kontaktieren Sie unsum Ihr Projekt zu besprechen und die richtige Vakuumsaugerlösung für Ihr Automatisierungssystem zu finden.
