Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Hochsteife Vakuum-Saugnäpfe ZP2
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte hochsteife Vakuumsaugnäpfe ZP2 (Ø150–250 mm) für schwere Aufgaben an. Mit einem Swing-Design für geneigte Oberflächen und NBR-/Silikon-/Antistatik-Optionen gewährleistet dieses direkt vom Lieferanten gelieferte Werkzeug eine stabile Adsorption und Stoßdämpfung.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

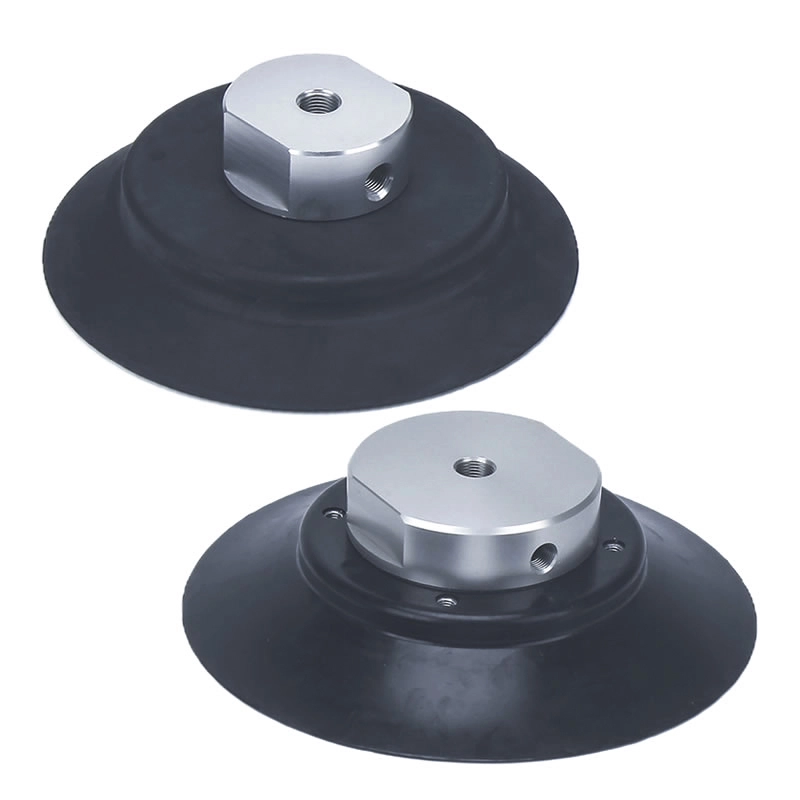

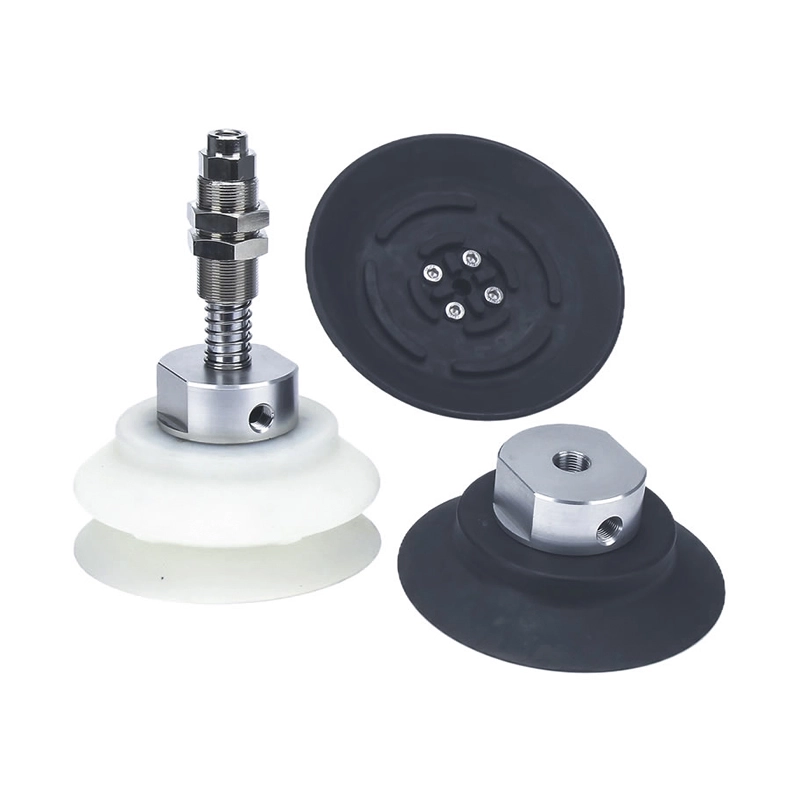

Hochsteife Vakuum-Saugnäpfe ZP2

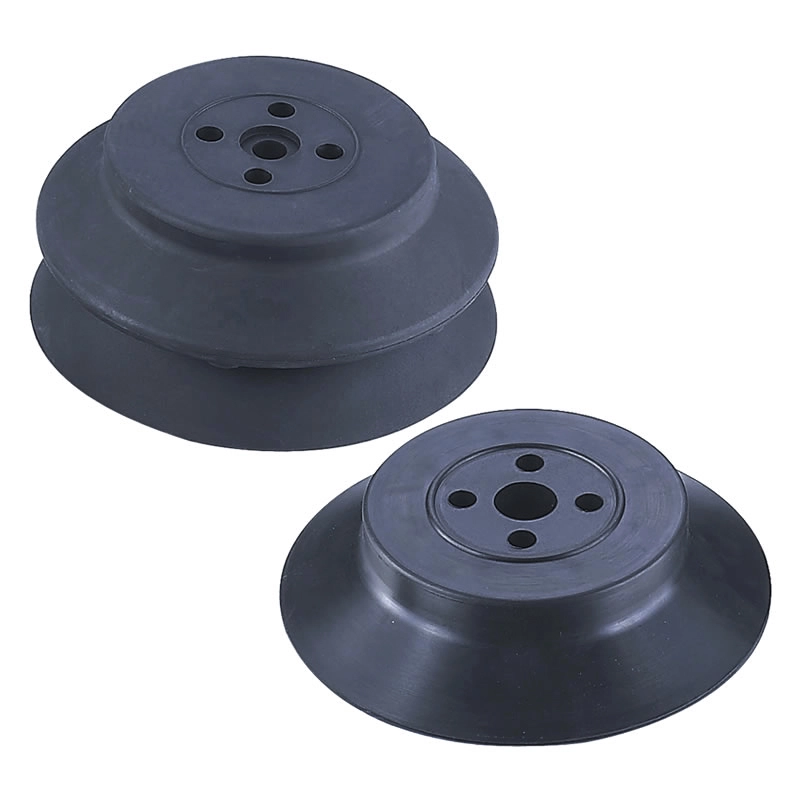

Hochleistungs-Pad-Einheit der ZP2-Serie
Hochleistungssauger der ZP2-T-Serie mit Adapter-Vakuumsaugern

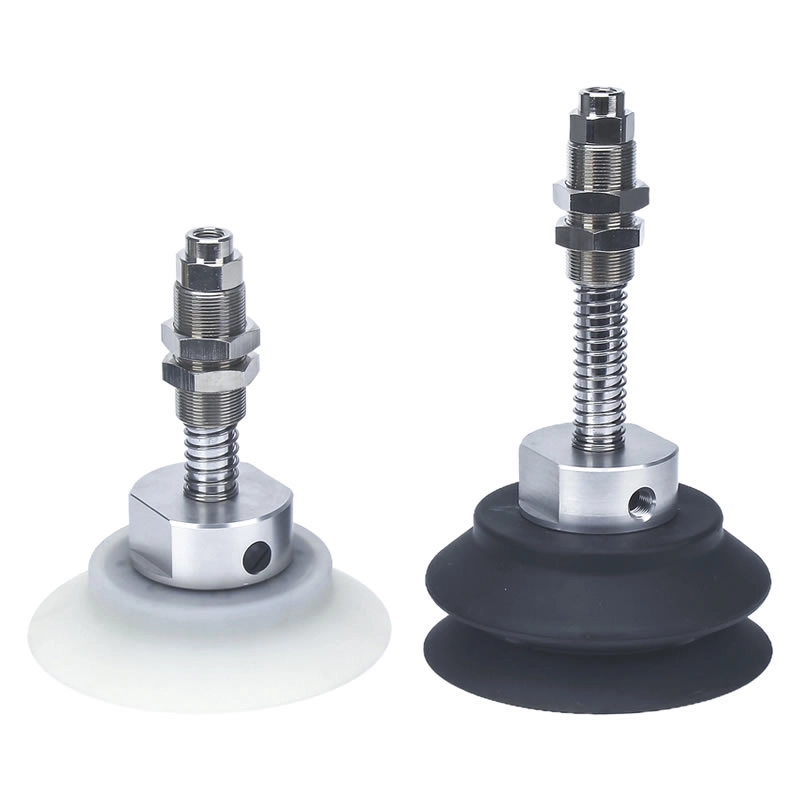

Robuste Serie ZP2-T mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Kaufen Sie maßgeschneiderte hochsteife Vakuum-Saugnäpfe ZP2 von Zhejiang Comma Electric Co., Ltd., einem der Hersteller und Lieferanten in China. Der Hochleistungssauger ZPT ist ein Spezialwerkzeug für die Handhabung schwerer Werkstücke. Es ist in mehreren Durchmessern (φ150, φ200, φ250) erhältlich und besteht aus verschiedenen Materialien, darunter NBR, Silikonkautschuk, Polyurethankautschuk, Fluorkautschuk und EPR. Jedes Material bietet unterschiedliche Eigenschaften wie Härte, Betriebstemperaturbereich und chemische Beständigkeit und ermöglicht so eine individuelle Auswahl basierend auf spezifischen Arbeitsumgebungen und Werkstückanforderungen. Das gepolsterte Design ist sowohl in gepolsterter als auch in ungepolsterter Ausführung erhältlich und mildert effektiv die Aufprallkräfte beim Kontakt mit dem Werkstück und ist somit ideal für empfindliche Oberflächen. Der Vakuumauslass ist vertikal ausgerichtet, wobei die Montagemöglichkeiten über Außen- oder Innengewinde möglich sind.
Häufig gestellte Fragen
Welche Größen sind verfügbar?
Die hochsteifen Vakuum-Saugnäpfe ZP2 von Commaelec sind in den Standarddurchmessern φ40, φ50, φ63, φ80, φ100 und φ125 erhältlich.
Kleinere Größen: geeignet für leichtere oder Präzisionsteile
Größere Größen: bieten eine stärkere Saugkraft für die Handhabung schwerer Lasten
Das Werk von Commaelec verfügt über regelmäßige Lagerbestände und unterstützt auch kundenspezifische Größen für bestimmte Projekte.
Wann sollten sie ersetzt werden?
Ein Austausch wird empfohlen, wenn:
Die Lippe weist Verschleiß, Risse oder Verformungen auf
Die Saugkraft wird instabil oder nimmt ab
Während des Betriebs kommt es häufig zu Luftleckagen
Bei der Hochtaktautomatisierung ist eine regelmäßige Inspektion wichtig. Commaelec verwendet hochwertige Materialien (NBR, Silikon, PU usw.), um die Lebensdauer zu verlängern, aber ein rechtzeitiger Austausch gewährleistet Sicherheit und Effizienz.
Arbeiten sie mit Puffern?
Ja. Hochsteife Vakuumsaugnäpfe ZP2 können mit puffernden (gepolsterten) Halterungen ausgestattet werden.
Reduziert Stöße beim Kontakt mit dem Werkstück
Schützt empfindliche Oberflächen wie Glas oder beschichtete Materialien
Verbessert die Positionierungsgenauigkeit in automatisierten Systemen
Commaelec bietet kompatible Pufferhalterungen und Adapter für eine flexible Integration.
Was sind typische Anwendungen?
Diese Saugnäpfe werden häufig verwendet in:
Roboterarme und automatisierte Produktionslinien
Handhabung von Blechen, Glasscheiben und schweren Bauteilen
Unebene oder leicht geneigte Oberflächen, auf denen stabiler Halt erforderlich ist
Lithiumbatterie- und Elektronikindustrie (mit Edelstahlzubehör)

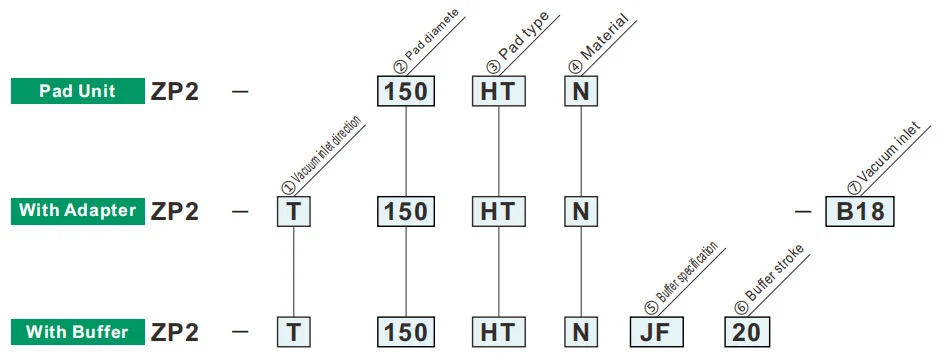

So bestellen Sie
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser ③Padtyp (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Dünn flach mit Rippe | ● | ● | ● | |

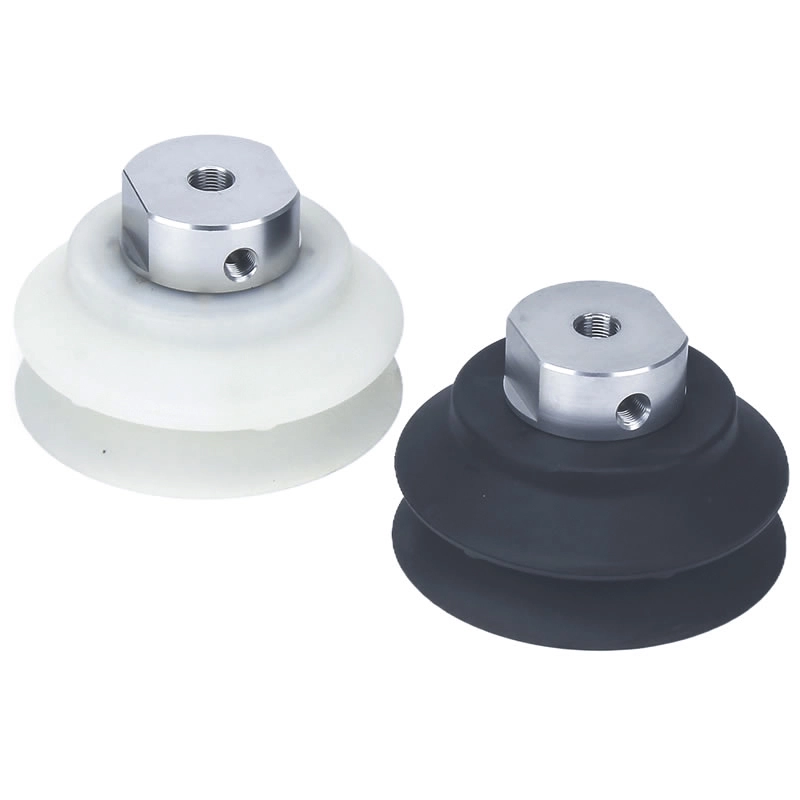

| HB | Balgtyp | ● | - | - | |
| ⑦Vakuumeinlass | B16 | M16 x 1,5 | ● | ● | - |
| B18 | M18 x 1,5 | ● | ● | ● | |
| ⑤Pufferspezifikation | |
| JF | Rotierend (Stahl, mit Buchse) |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| ⑥Pufferhub | |
| 20 | 20mm |
| 50 | 50mm |
| Pufferhub (mm) | Federreaktionskraft[N] | |
| Bei 0 Hub | Auf Hochtouren | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

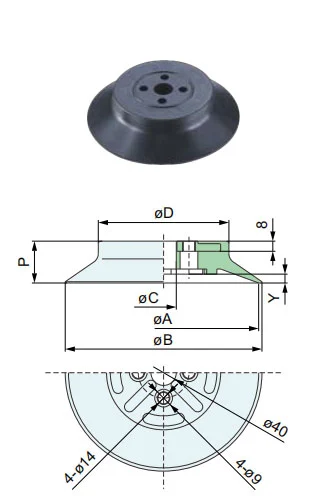

Abmessungen (mm)
HT
Dünn flach mit Rippentyp
150.200
| øA | øB | øC | øD | P | Y | ||||
| Modell | ②Pad-Durchm. | ③Pad-Typ | ④Pad-Material | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Referenzmodell: ZP2-150HTN
HT
Dünn flach mit Rippentyp

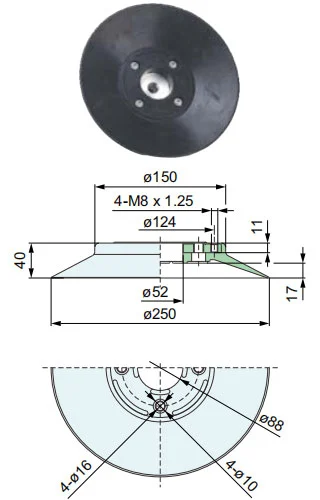

250
| Modell | ②Pad-Durchm. | ③Pad-Typ | ④Pad-Material |
| ZP2 | 250 | HT | NS |
Referenzmodell: ZP2-250HTS
HT
Dünn flach mit Rippentyp
150.200
| Modell | ②Pad-Durchm. | ③Pad-Typ | ④Pad-Material |
| ZP2 | 150 | HB | NS |
Referenzmodell: ZP2-150HBS
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
