Kurze Vakuumsauger ZP2-MU
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte kurze Vakuumsaugnäpfe ZP2-MU (ø2-15 mm) an. Mit niedrigem Profil für enge Räume und antistatischem Silikon. Durch die Verwendung importierter Silikon-, NBR- und antistatischer Materialien in Kombination mit vollständig aus Edelstahl gefertigten Komponenten eignet sich dieses Produkt für den Einsatz in der Lithiumbatterie- und Halbleiterindustrie.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Kurze Vakuumsauger ZP2-EU
Kurze Vakuumsaugeinheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Kurz-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource

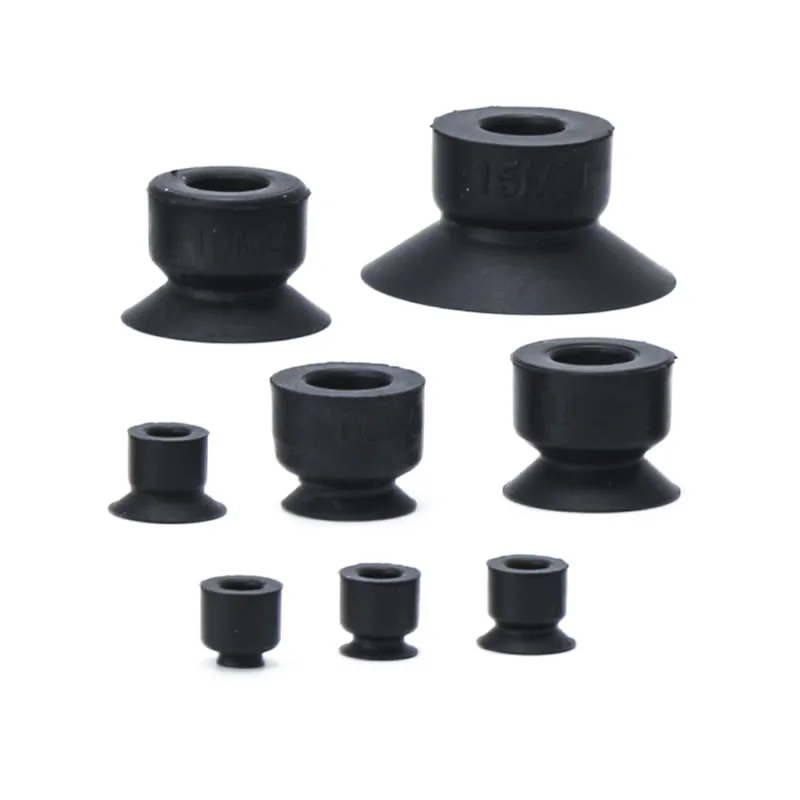

Die kurzen Vakuum-Saugnäpfe ZP2-MU haben eine kompakte Struktur und sorgen für eine stabile und zuverlässige Adsorption.
Produktmerkmale:
Dieser Saugnapf mit niedrigem Profil ist ideal für Installationen mit begrenztem Platzangebot. Seine flache Kontaktfläche sorgt für eine enge Passform am Werkstück, sorgt für eine gleichmäßige Saugleistung und minimiert Verformungen – wodurch er sich gut für Präzisionshandhabungsaufgaben eignet. Ausgewählte Modelle bieten antistatische Eigenschaften und erfüllen die Anforderungen sensibler Umgebungen wie der Elektronikfertigung.
Spezifikationen:
Erhältlich in einer breiten Palette kleiner Durchmesser, einschließlich φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 und φ15, geeignet für die Handhabung kleiner und leichter Komponenten.
Materialien:
Zu den Optionen gehören NBR (Nitrilkautschuk), importiertes Silikon und antistatisches Silikon, was eine flexible Auswahl basierend auf Temperatur, Verschleißfestigkeit und elektrostatischem Schutzbedarf ermöglicht.
Verbindungsoptionen:

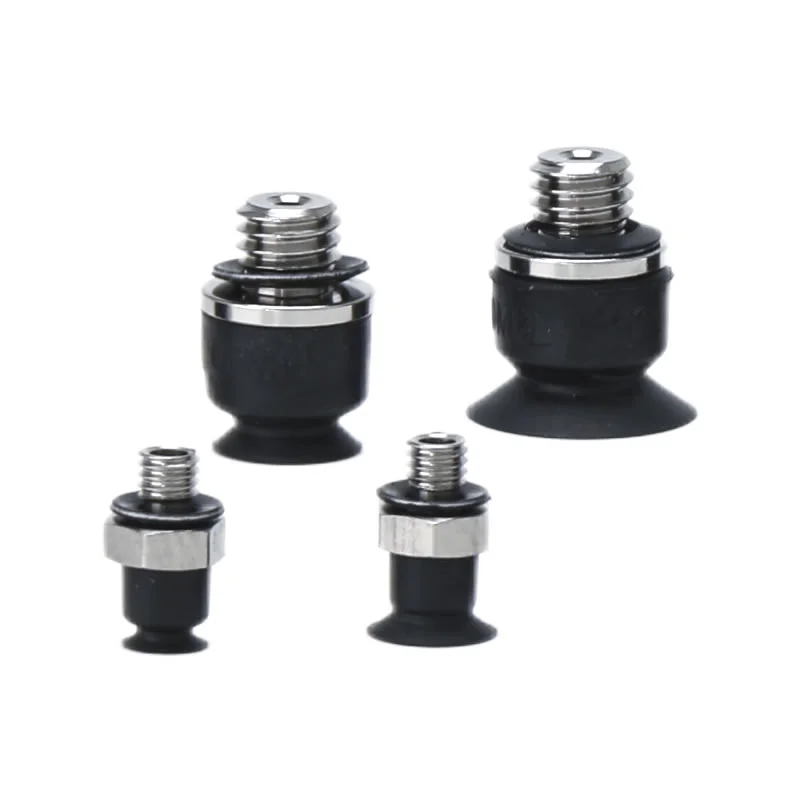

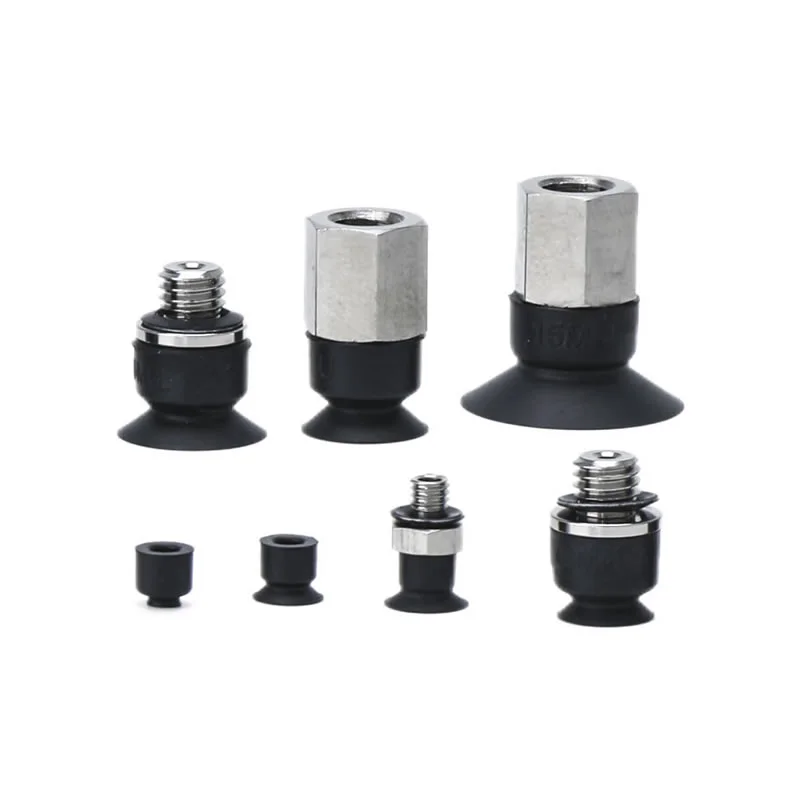

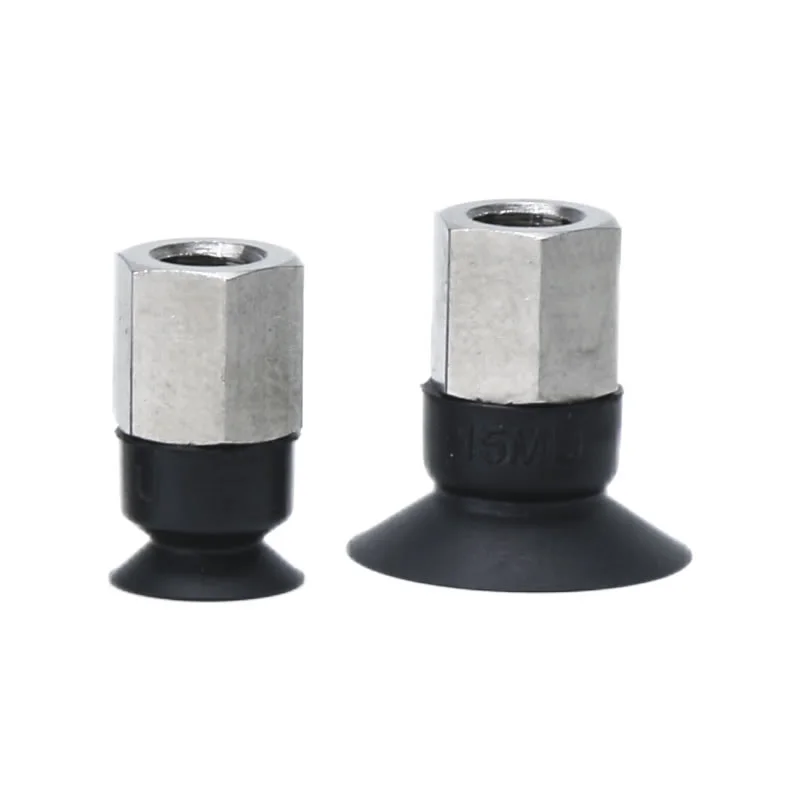

Die kurzen Vakuumsaugnäpfe ZP2-MU unterstützen mehrere Montagekonfigurationen, einschließlich Außengewinde (A3) und Innengewinde (B5), und gewährleisten so eine einfache Integration in eine Vielzahl von Gerätesystemen.
FAQ
Was ist der Typ „MU“ in ZP2?
Der Typ „MU“ bezieht sich auf ein mini-ultrakompaktes (Mikro-)Design innerhalb der ZP2-Serie.
Sehr kleine Durchmesser (φ2–φ15) für präzise Handhabung
Flache Bauweise für enge Einbauräume
Optimiert für leichte, kleine Werkstücke
Commaelec fertigt kurze Vakuumsaugnäpfe ZP2-MU mit stabiler Maßgenauigkeit und gewährleistet so eine konstante Leistung in hochpräzisen Systemen.
Was sind die Hauptvorteile von ZP2-MU?
Kompakte Größe: ideal für dichte Layouts und begrenzten Platz
Stabile Adsorption: Flaches Design sorgt für zuverlässige Abdichtung bei Kleinteilen
Präzises Handling: Minimiert die Verformung beim Pick-and-Place
Materialflexibilität: NBR-, Silikon- und antistatische Optionen verfügbar
Hohe Konsistenz: Die kontrollierte Produktion von Commaelec gewährleistet eine gleichmäßige Qualität bei der Massenverwendung
Welche Anwendungen gibt es?
Elektronikindustrie: Chips, kleine Komponenten, Leiterplattenhandhabung (Antistatikoptionen verfügbar)
Präzisionsmontagelinien: kleine Kunststoff- oder Metallteile
Verpackungsautomatisierung: leichte Artikel und schnelle Zyklusvorgänge
Handhabung von Mikrokomponenten: Wo Platz und Genauigkeit entscheidend sind

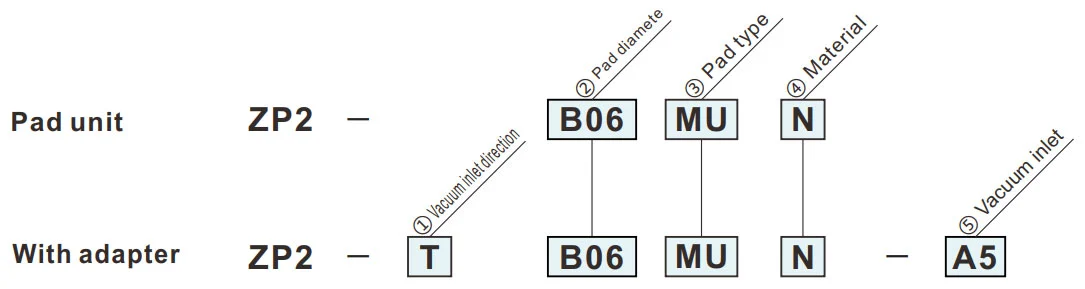

So bestellen Sie
- Platzsparend in Höhenrichtung.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ③Pad-Typ | |
| MU | Flacher Typ |
|
⑤ Vakuumeinlass
② Pad-Durchmesser (mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (männlich) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0,8 (männlich) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0,8 (Innengewinde) | — | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
MU
Flacher Typ
| Modell | øA | øB | øC | D | øE | von | øG | H | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Materia |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Referenzmodell: ZP2-B035MUN

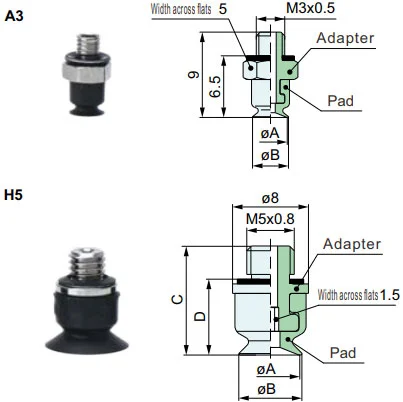

Adapter-Montageabmessungen
Anwendbares Pad: B02MU/B035MU/B04MU/B05MU
Anwendbares Pad: B06MU/B08MU/B10MU/B15MU
ZP2-T
Vertikal
A3,H5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Referenzmodell: ZP2-TB10MUGS-H5
ZP2-T
Vertikal
B5
| Modell | øA | øB | C | D | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Referenzmodell: ZP2-TB10MUGS-B5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
