Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Faltenbalg ohne Sicherungsring-Vakuumsauger ZP2-J
Commaelec ist der führende Hersteller von Balg-Vakuumsaugnäpfen ZP2-J ohne Sicherungsring und bietet 2,5- und 3,5-lagige Optionen (φ6–φ30 mm) für die kompakte, anpassungsfähige Handhabung kleiner oder geneigter Werkstücke. Hochwertiges Gummi, Silikon und antistatische Materialien sorgen für eine stabile Saugkraft. Die flexible Installation unterstützt den vertikalen/seitlichen Vakuumeintritt und die Integration mit Adaptern oder Roboterarmen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Faltenbalg ohne Sicherungsring-Vakuumsauger ZP2-J

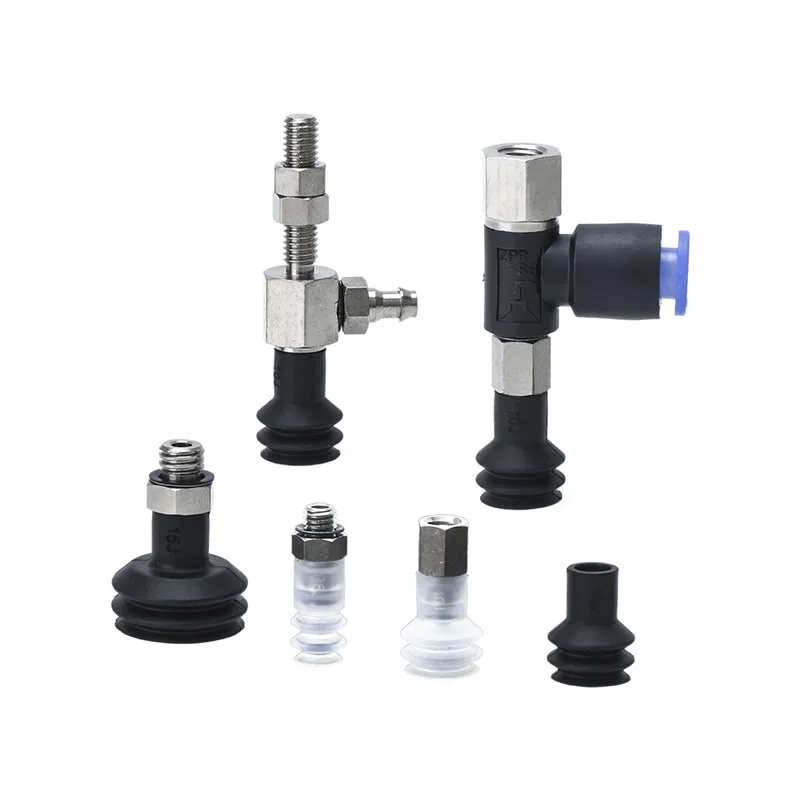

Faltenbalgeinheit der ZP2-Serie

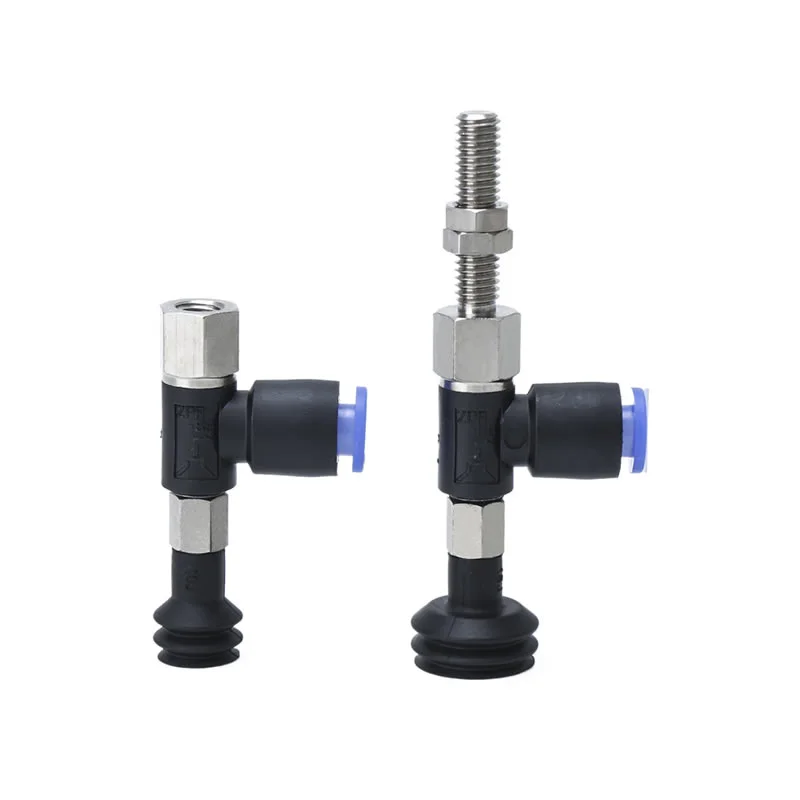

ZP2-T-Serie mit Adapter-Faltenbalg-Vakuumsaugern
Serie ZP2-R mit Balg-Vakuumsauger-Adapter

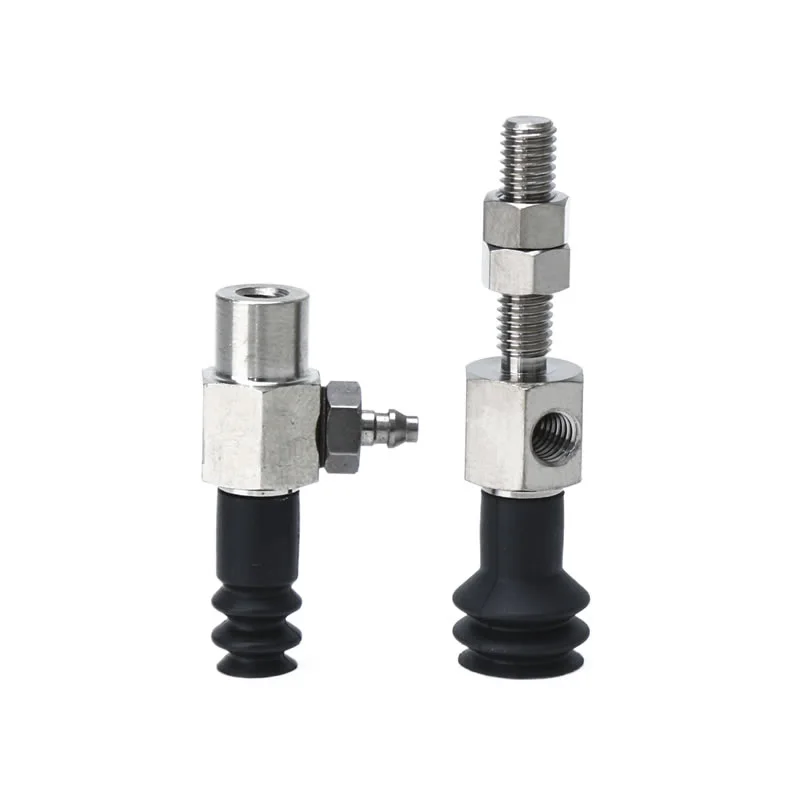

Serie ZP2-Y mit Balg-Vakuumsauger-Adapter
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource

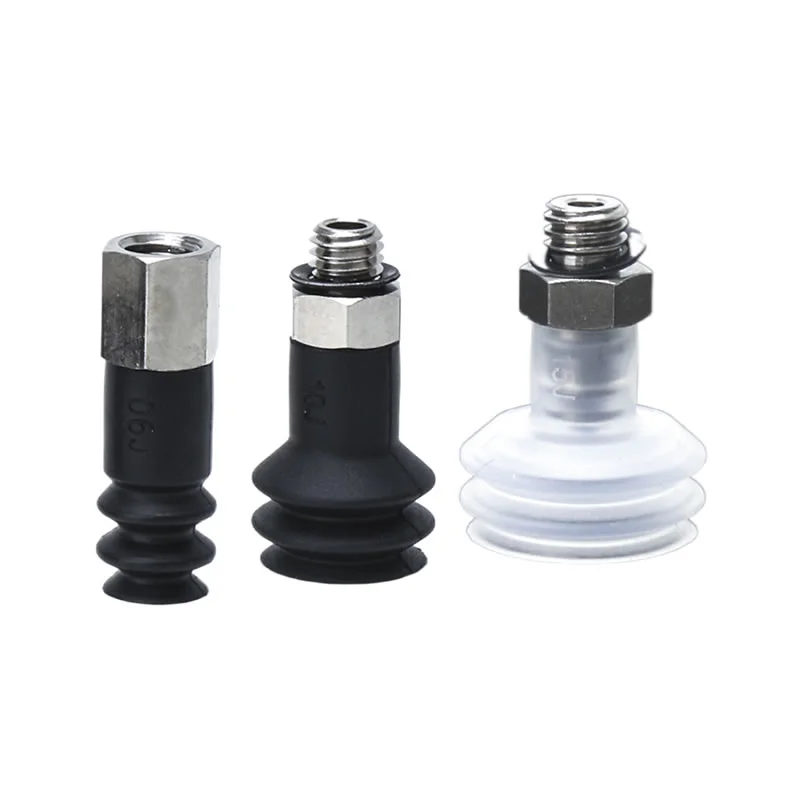

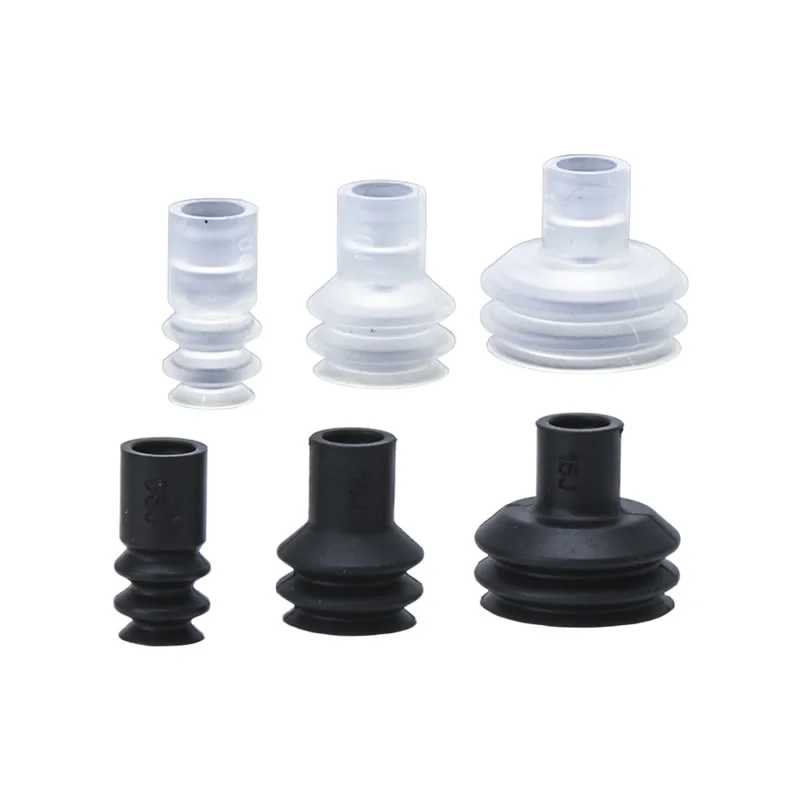

Die Faltenbalg-Vakuumsauger ZP2-J ohne Sicherungsring sind für kompakte, präzise und anpassungsfähige Automatisierungsanwendungen konzipiert. Sie eignen sich ideal für kleine Komponenten, unregelmäßige Teile und Produktionslinien mit begrenztem Platzangebot.
Hauptmerkmale der ZP2-J Balgsauger ohne Sicherungsring
Hohe Flexibilität
Das mehrstufige Akkordeon-Design (2,5-lagig oder 3,5-lagig) ermöglicht eine vertikale Schlagabsorption und gleicht Höhenunterschiede und kleinere Fehlausrichtungen aus.
Sorgt für stabilen Halt auf unebenen oder geneigten Oberflächen.
Unterstützt empfindliche oder unregelmäßig geformte Werkstücke, ohne diese zu beschädigen.
Kein Sicherungsring erforderlich
2,5-Schicht-Modelle benötigen keinen Sicherungsring, was die Installation vereinfacht und die Montagezeit verkürzt.
Erhältlich in den Durchmessern φ6 mm, φ10 mm und φ15 mm, um unterschiedlichen Sauganforderungen gerecht zu werden.
Behält trotz fehlender Verriegelungsteile eine zuverlässige Haftung.
Montageart
Konzipiert für die direkte oder modulare Integration in Roboterarme und automatisierte Stationen.
Die kompakte Struktur passt zu engen Platzverhältnissen in Produktionslinien.
Unterstützt die effiziente Materialhandhabung in der Elektronik-, Spritzguss- und kleinen Metallverarbeitungsindustrie.
Materialvielfalt
Die Faltenbalg-Vakuumsauger ZP2-J ohne Sicherungsring werden aus hochwertigem Silikon, Gummi oder Polyurethan (PU) hergestellt und bieten eine Kombination aus außergewöhnlicher Abriebfestigkeit und Flexibilität.
Kompatibel mit Reinräumen oder antistatischen Umgebungen für die Elektronikfertigung.
Gewährleistet eine lange Haltbarkeit bei häufigen Zyklen und sorgt für eine gleichbleibende Vakuumleistung.
Was ist der Unterschied zwischen ZP2-J und ZP2-ZJ?
ZP2-J
Typ:Multibalg-Vakuumsauger ohne Sicherungsring ZP2-J
Sicherungsring:Optional; 2,5-Lagen-Modelle benötigen keinen Sicherungsring
Größen:2,5-lagig (φ6 mm, φ10 mm, φ15 mm), 3,5-schichtig (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Anwendungen:Funktioniert gut auf geneigten Flächen oder begrenztem Pufferraum; Ideal für kleine Elektronikteile, Spritzgussteile und kompakte Metallkomponenten
Flexibilität:Hohe Vertikalhubaufnahme durch Akkordeonbauweise
Montage:Kompakt, einfache Integration in Roboterarme und automatisierte Stationen
ZP2-ZJ
Typ:Einstufiger oder zweistufiger Balgsauger mit Sicherungsring
Sicherungsring:Zur sicheren Montage erforderlich
Größen:Typischerweise größere Durchmesser als ZP2-J; Entwickelt für schwerere oder größere Werkstücke
Anwendungen:Geeignet für etwas größere, schwerere oder steifere Objekte; Wird häufig in der industriellen Automatisierung eingesetzt, wo Stabilität und sichere Befestigung von entscheidender Bedeutung sind
Flexibilität:Mäßige Schlagabsorption; Konzentrieren Sie sich eher auf zuverlässigen Halt als auf extremen vertikalen Ausgleich
Montage:Erfordert einen Sicherungsring zur sicheren Befestigung, kompatibel mit Standard-Montagezubehör

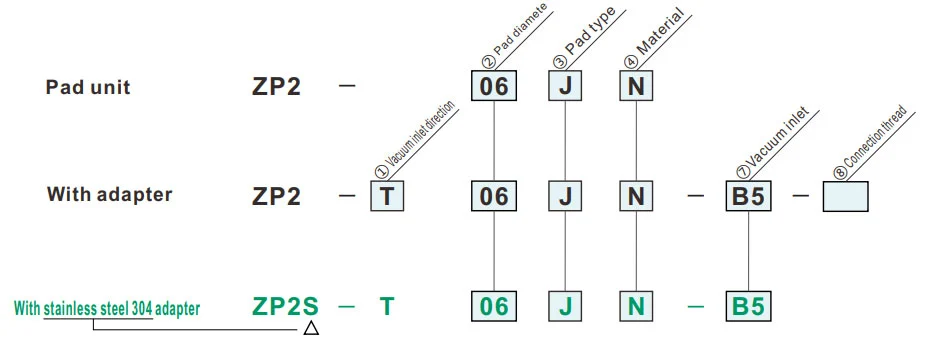

So bestellen Sie
- Zur Verwendung dort, wo kein Platz für den Puffer (Federtyp) vorhanden ist.
- Werkstücke mit geneigter Adsorptionsfläche.
- Gilt für den Adapter der ZP-Serie.
| ①Vakuumeinlassrichtung | ⑦Vakuumeinlass | ⑧Verbindungsgewinde | ||
| T | Vertikal |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Seitlich |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Pad-Durchmesser (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad-Typ | |
| J | Faltenbalg (2,5-stufig) |
| ⑦Vakuumeinlass | |||
| Außengewinde | A5 | M5 x 0,8 | |
| A6 | M6 x1,0 | ||
| Innengewinde | B4 | M4 x0,7 | |
| B5 | M5 x 0,8 | ||
| Schlauchtülle | U4 | Für ø4 Weichschläuche | M-5AU-4 |
| N4 | Für ø4 Nylonschläuche | M-5AN-4 | |
| U6 | Für weiche Schläuche ø6 | M-5AU-6 | |
| N6 | Für ø6 Nylonschläuche | M-5AN-6 | |
| One-Touch-Montage | 04 | ø4 | |
| 06 | ø6 | ||
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das Reen-Symbol ist maßgeschneiderte Modelle.
| ⑧Verbindungsgewinde | ||
| Außengewinde | A5 | M5 x 0,8 |
| A6 | M6 x1,0 | |
| Innengewinde | B4 | M4 x0,7 |
| B5 | M5 x 0,8 | |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
J
Balg
| Modell | øA | øB | øC | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referenzmodell: ZP2-06JN
Adapter-Montageabmessungen
ZP2-T
Vertikal
A5, A6
| Modell | A | B | C | D | Anpassen | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1,0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Referenzmodell: ZP2-TB10JGN-A5
ZP2-T
Vertikal
B4, B5
| Modell | A | B | Anpassen | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1,0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Referenzmodell: ZP2-TB15JN-B5

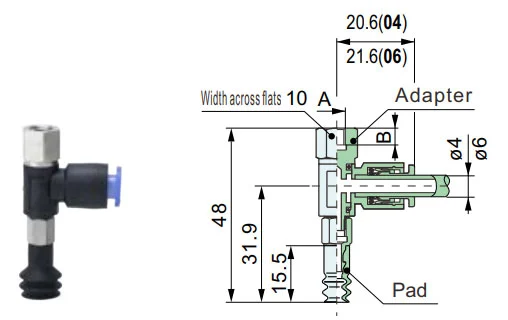

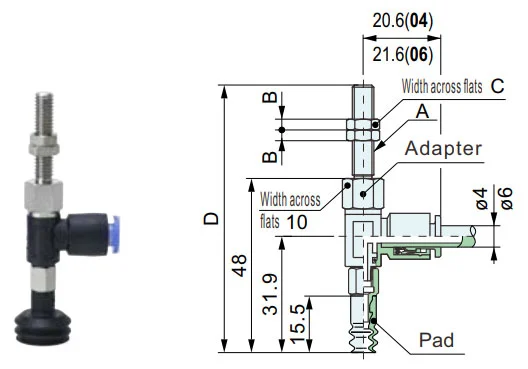

ZP2-R
Seitlich
A5, A6
| Modell | A | B | C | D | Anpassen | ||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 74 | A6 | ||||||||
Modell für Referenz: ZP2-R06JGN-04-A5 Adapter für Referenz: ZPR1-04-A5
ZP2-R
Seitlich
B4, B5
| Modell | A | B | Anpassen | ||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modell für Referenz: ZP2-RB10JN-06-B5 Adapter für Referenz: ZPR1-06-B5

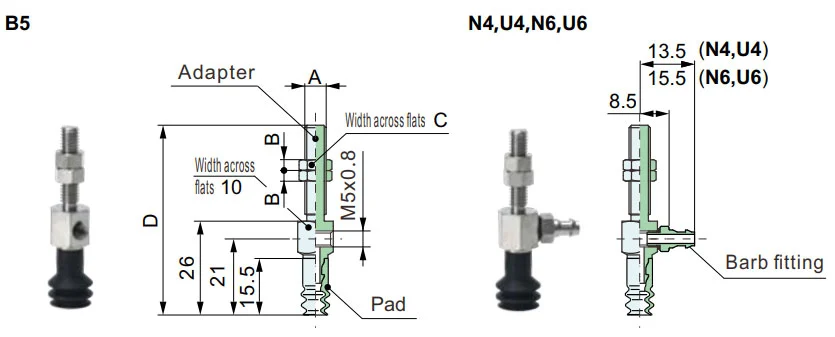

ZP2-Y
Seitlich
A5, A6
| Modell | A | B | C | D | Anpassen | ||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1,0 | 3 | 8 | 53 | A6 | ||||||||
Modell für Referenz: ZP2-YB15JGN-U4-A6 Adapter für Referenz: ZPY1-U4-A6

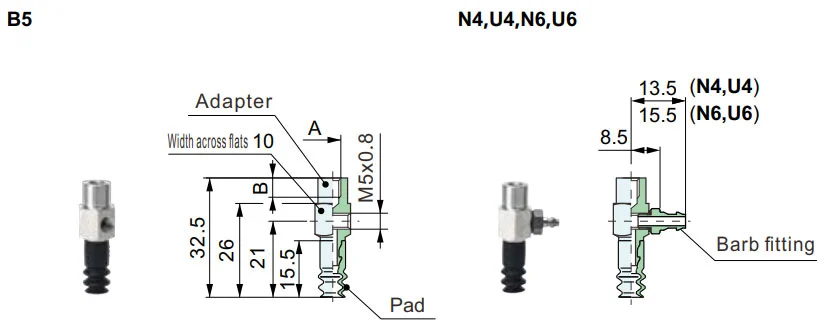

ZP2-Y
Seitlich
B4, B5
| Modell | A | B | Anpassen | ||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modell für Referenz: ZP2-Y06JS-N4-B4 Adapter für Referenz: ZPY1-N4-B4
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
