Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Dünne flache Vakuumsauger ZP2
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte dünne flache Vakuumsaugnäpfe ZP2 (ø10-30 mm) an. Mit einer gerillten „MT“-Struktur verhindert die Direktlösung von Commaelec eine Verformung von Folien und dünnen Blechen. Wir führen NBR und leitfähiges Silikon sowie komplett aus Edelstahl gefertigte Teile für die Lithiumbatterieindustrie.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Dünne flache Vakuumsauger ZP2

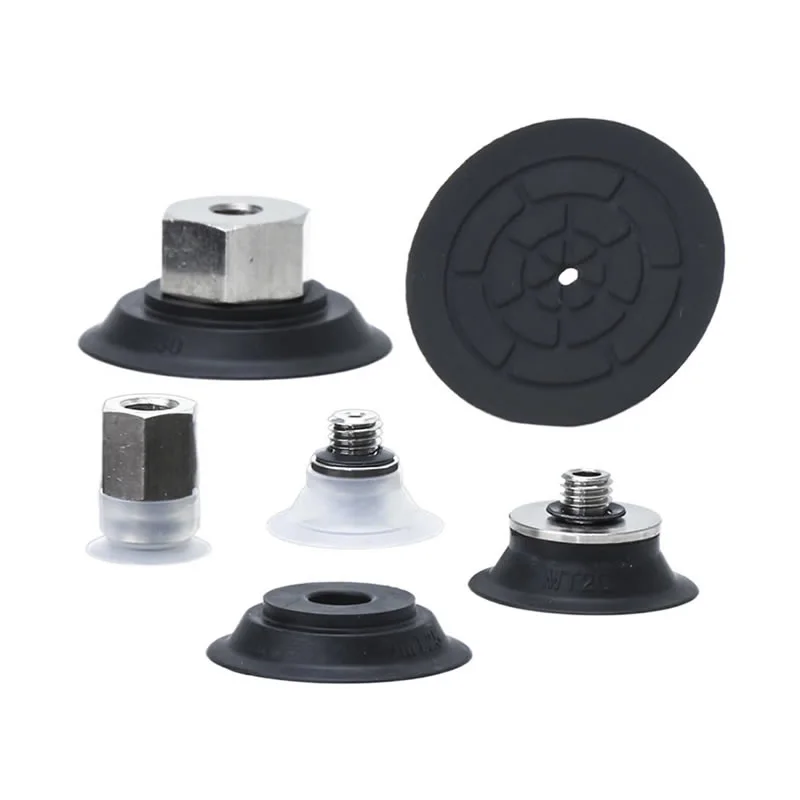

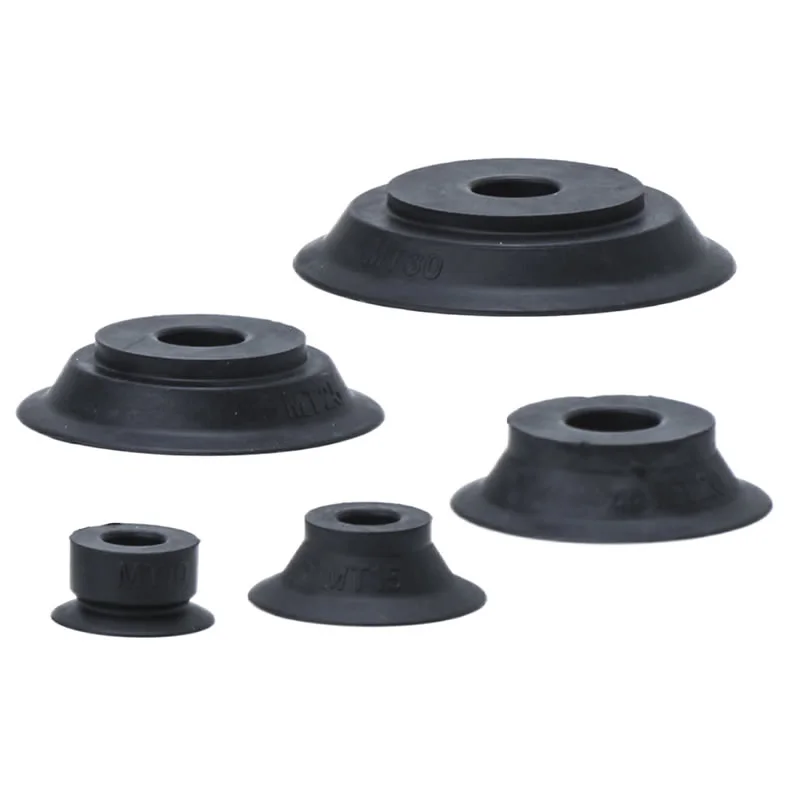

Dünne, flache Vakuumsauger-Einheit der ZP2-Serie

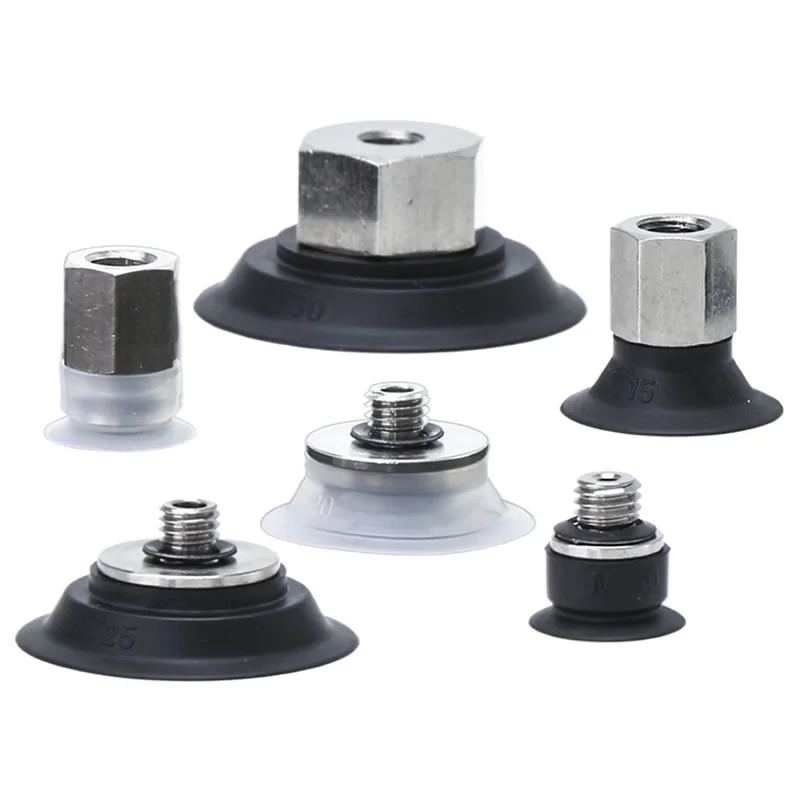

ZP2-T-Serie mit dünnem, flachem Adapter-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die dünnen flachen Vakuumsauger ZP2 sind Präzisionskomponenten in pneumatischen Greifsystemen, die speziell für die Handhabung dünner und leicht verformbarer Werkstücke entwickelt wurden. In Industriespezifikationen tragen sie normalerweise den Strukturcode „MT“, der die Einbeziehung eines speziellen Rillendesigns in ihre interne Struktur bedeutet.
Produktmerkmale:Dieser Saugnapf verhindert effektiv die Verformung flacher Werkstücke beim Ansaugen und eignet sich daher ideal für dünne Bleche, Folien und andere leicht verformbare Materialien.
Spezifikationen:Der Saugnapf ist in verschiedenen Durchmessern erhältlich, darunter φ10, φ15, φ20, φ25 und φ30.
Saugnapfmaterialien:Zu den gängigen Optionen gehören NNBR (Nitrilkautschuk) und GS (leitender Silikonkautschuk), wobei jedes Material auf spezifische Arbeitsumgebungen und Teileanforderungen zugeschnitten ist.
Anwendungsgebiete:Die dünnen flachen Vakuumsaugnäpfe ZP2 werden häufig in der Fertigung, in automatisierten Produktionslinien, in der Robotik und Logistik usw. eingesetzt. Sie können zum Tragen leichter oder mittelschwerer flacher Gegenstände wie Glas, Kunststoff und Metall verwendet werden.
FAQ
Welche Materialien gibt es und was sind ihre Unterschiede?
Die dünnen flachen Vakuumsaugnäpfe ZP2 sind in verschiedenen Materialien erhältlich, um den realen Arbeitsbedingungen gerecht zu werden:
NBR: kostengünstig, gute Verschleißfestigkeit für den allgemeinen Einsatz
Silikon: ausgezeichnete Hitzebeständigkeit und hinterlässt keine Spuren, ideal für empfindliche Oberflächen
PU (Polyurethan): hohe Haltbarkeit für Einsätze mit hohen Zyklen
FKM (Fluorkautschuk): starke Chemikalien- und Ölbeständigkeit
EPR: geeignet für spezifische Umgebungsanforderungen
Commaelec gewährleistet eine gleichbleibende Materialqualität und unterstützt die Anpassung für spezielle Anwendungen (z. B. Antistatik).
Für welche Werkstücke sind dünne Flachsauger am besten geeignet?
Glatte, ebene Oberflächen wie Bleche, Glas, Kunststoffplatten
Dünne oder leichte Werkstücke, die einen stabilen, gleichmäßigen Kontakt erfordern
Anwendungen, bei denen minimale Verformung und präzise Positionierung erforderlich sind
Das dünne, flache Design vergrößert die Kontaktfläche, verbessert die Abdichtung und reduziert Luftlecks.
Was ist der Temperaturbeständigkeitsbereich?
Typische Bereiche (abhängig vom Material):
NBR: -10 °C bis 80 °C
Silikon: -40°C bis 200°C
VE: -20°C bis 80°C
FKM: bis ~200°C mit starker chemischer Stabilität
Commaelec kann geeignete Materialien basierend auf Ihrer tatsächlichen Temperatur und Umgebung empfehlen.
Können sie mit vertikalem oder horizontalem Vakuumeingang verwendet werden?
Ja. Die dünnen, flachen Vakuumsaugnäpfe ZP2 unterstützen eine flexible Installation:
Vertikaler Vakuumeingang (Standard für kompakte Aufbauten)
Horizontaler/seitlicher Zugang für Systeme mit begrenztem Platzangebot
Kompatibel mit Adaptern und Pufferhalterungen
Commaelec bietet mehrere Anschlussoptionen für unterschiedliche Gerätelayouts.
Wie pflegt man sie richtig, um die Lebensdauer zu verlängern?
Überprüfen Sie die Dichtlippe regelmäßig auf Verschleiß, Risse oder Verformungen
Halten Sie die Oberflächen sauber, um zu verhindern, dass Staub die Dichtungsleistung beeinträchtigt
Vermeiden Sie übermäßigen Vakuumdruck oder Fehlausrichtung
Verwenden Sie Pufferhalterungen, um Stöße bei Hochgeschwindigkeitsvorgängen zu reduzieren
Ersetzen Sie abgenutzte Becher rechtzeitig, um die Systemstabilität aufrechtzuerhalten

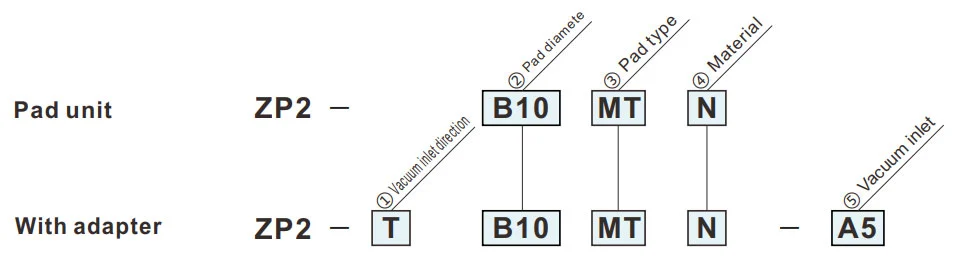

So bestellen Sie
- Zur Adsorption dünner Bleche oder Folien. Adsorptionsfläche mit Nut.
- Die Verformung der ebenen Oberfläche während der Adsorption wird reduziert.
- Nicht für den Transport von Werkstücken unter Belastung geeignet.
- Je nach Blechdicke kann es zu Faltenbildung kommen.
- Bestätigen Sie die Dicke vor der Verwendung.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ③Pad-Typ | |
| MT | Dünn, flach (mit Nut) |
| ②Pad-Durchmesser (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Vakuumeinlass | |
| H5 | M5x0,8 (männlich) |
| B5 | M5x0,8 (Innengewinde) |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
MT
Dünn, flach (mit Nut)
| Modell | øA | øB | øC | øD | øE | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Referenzmodell: ZP2-B10MTN
Adapter-Montageabmessungen
Anwendbares Pad: B10MT/B15MT
Anwendbares Pad: B20MT/B25MT/B30MT
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Referenzmodell: ZP2-TB10MTGS-H5
ZP2-T
Vertikal
B5
| Modell | øA | øB | C | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Referenzmodell: ZP2-TB10MTGS-B5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
