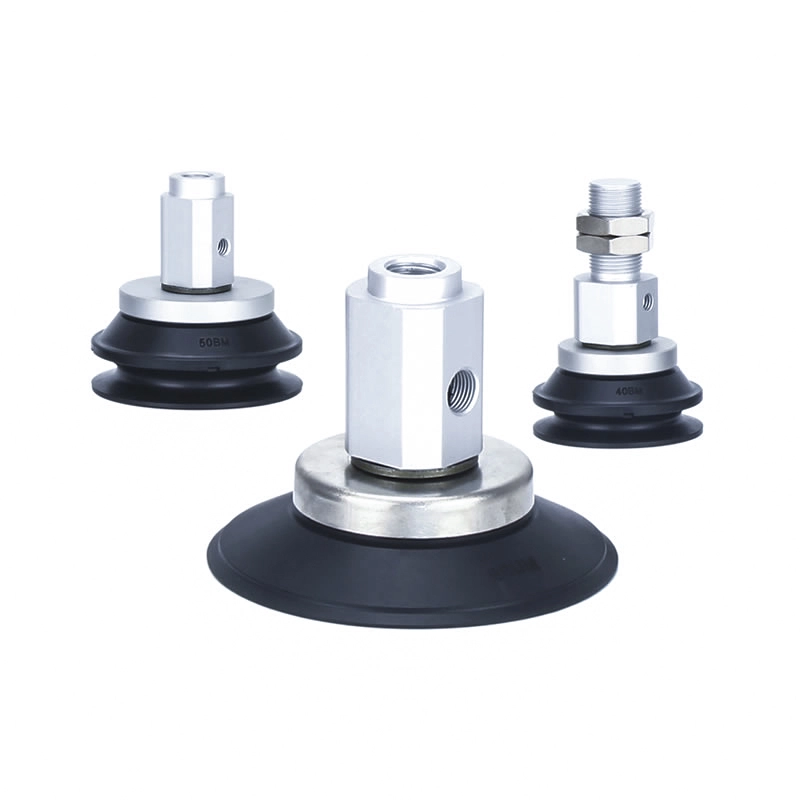

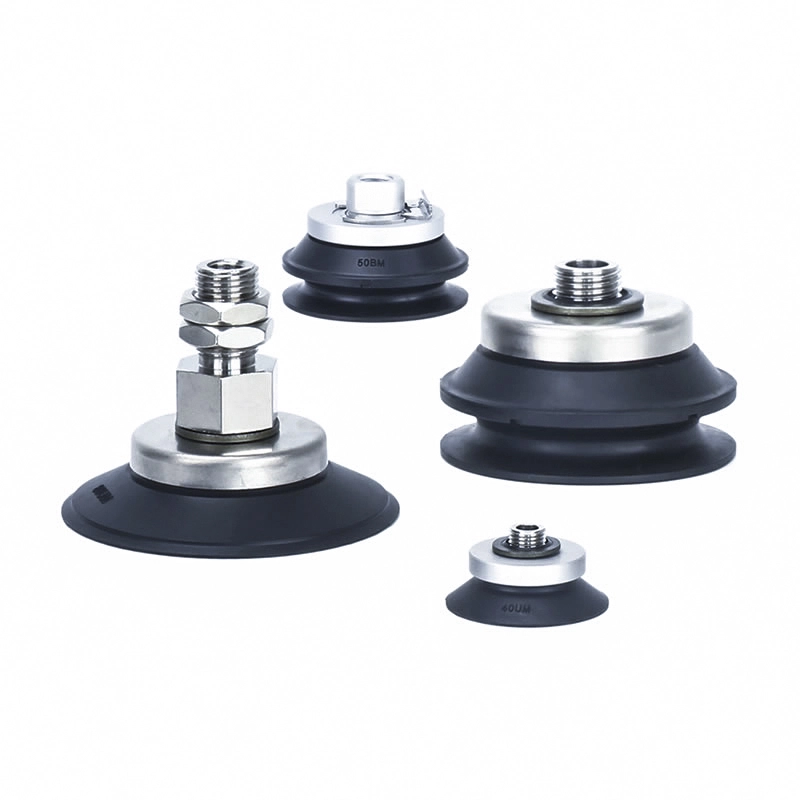

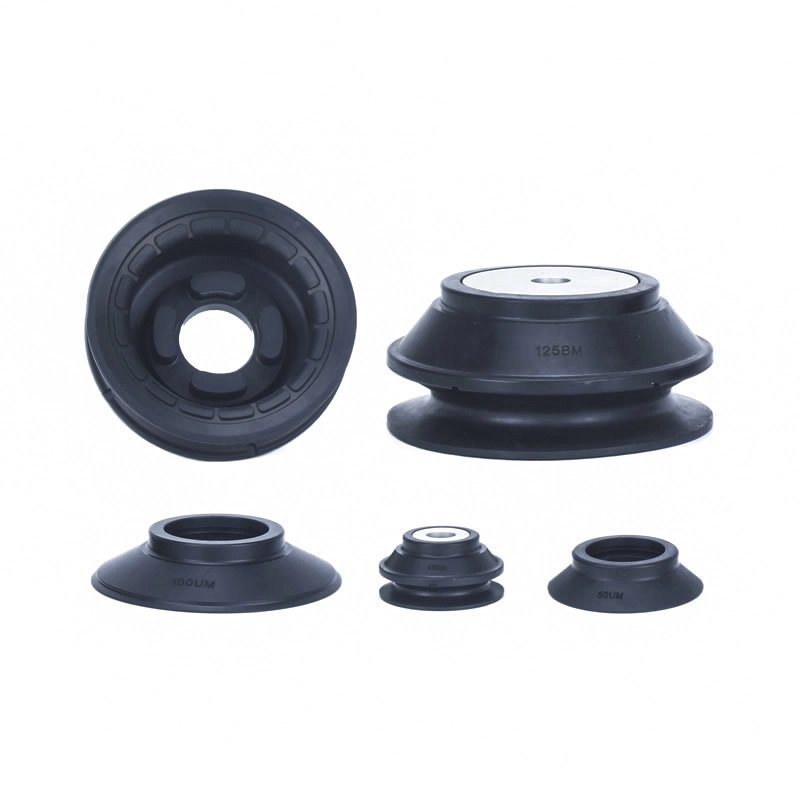

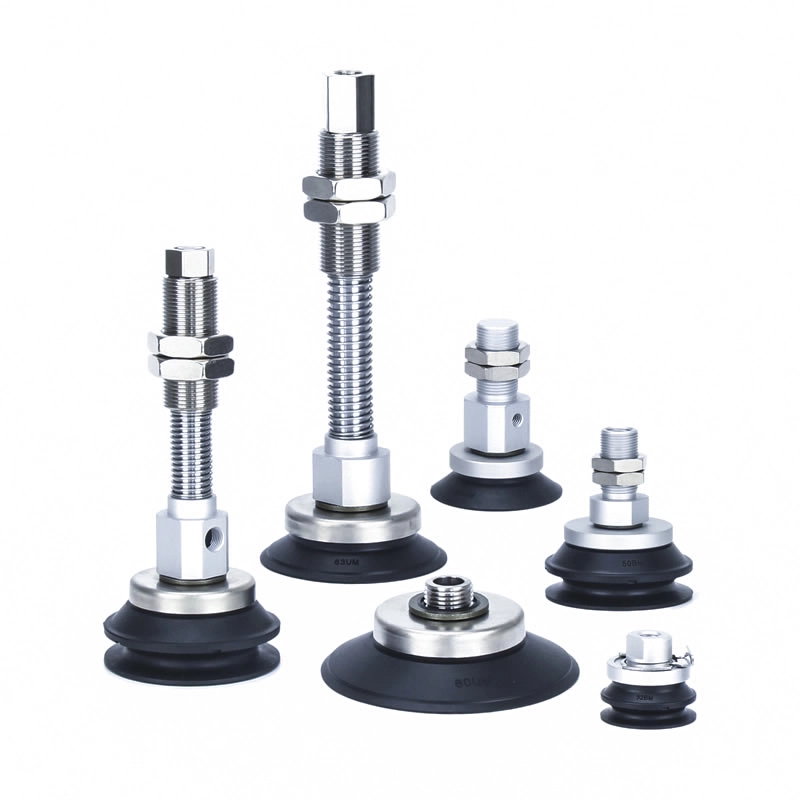

Hochsteife Vakuum-Saugnäpfe ZP3E
Die hochsteifen Vakuumsaugnäpfe ZP3E sind für die Schwerlasthandhabung großer oder poröser Werkstücke konzipiert. Dank der geriffelten Dichtfläche und der Ziehharmonika-Struktur sorgen sie für eine starke Haftung auf unebenen Oberflächen. Sie eignen sich ideal für Glas, Metallbleche und Verpackungen und bieten stabilen Halt, nicht markierende Handhabung und zuverlässige Leistung in Automatisierungssystemen mit hohem Durchfluss. Es wird auch häufig in Produktionslinien in verschiedenen Branchen eingesetzt, darunter in der Elektronikfertigung, in der Automobilmontage und in der Logistiksortierung.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Hochsteife Vakuum-Saugnäpfe ZP3E
Vakuumsaugeinheit der ZP3E-Serie mit hoher Steifigkeit
ZP3E-T-Serie mit Adapter-Vakuumsaugern mit hoher Steifigkeit

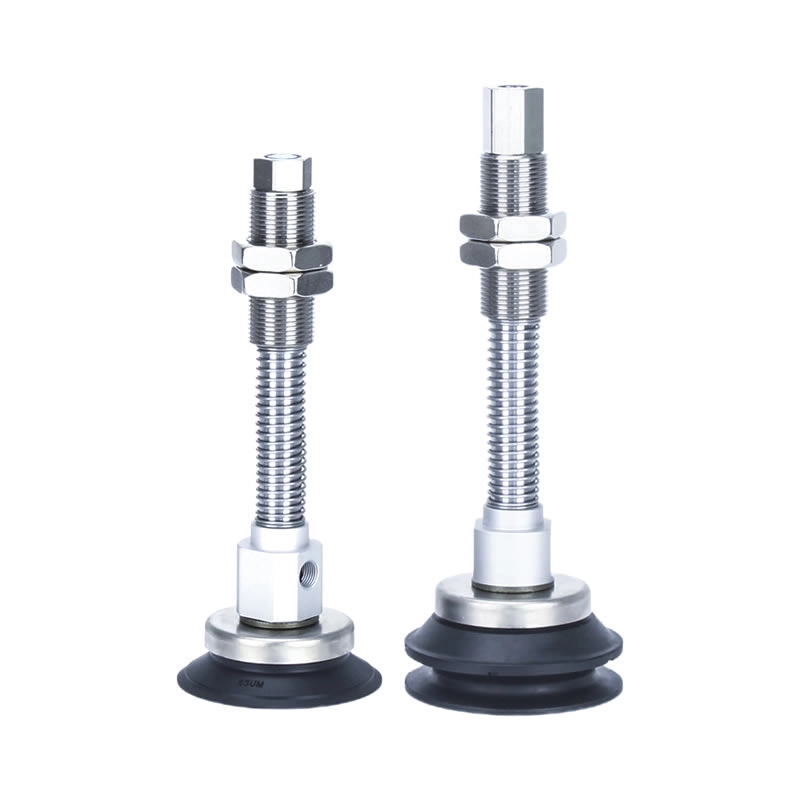

ZP3E-T-Serie mit Puffer-Vakuumsaugern mit hoher Steifigkeit
Serie ZP3E-Y mit Adapter-Vakuumsaugern mit hoher Steifigkeit
ZP3E-Y-Serie mit Puffer-Vakuumsaugern mit hoher Steifigkeit
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die hochsteifen Vakuumsauger ZP3E sind Vakuumsauger in Industriequalität, die für die Handhabung schwerer Werkstücke mit großer Fläche konzipiert sind. Sie eignen sich ideal für Anwendungen, die eine starke Haftung, hohe Luftdichtheit und stabilen Halt erfordern, selbst auf unebenen oder leicht durchlässigen Oberflächen.
Hauptmerkmale
Robuste Handhabungsfähigkeit
Die hochsteifen Vakuumsauger ZP3E wurden speziell für große und schwere Werkstücke wie Pappe, Glasplatten und Metallbleche entwickelt
Durchmesserbereich:32mm bis 125mm
Erhältlich in einschichtigen und zweischichtigen Konfigurationen
Verbesserte Dichtungsleistung
Die gerillte Saugfläche verbessert die Griffstabilität und hält das Vakuum aufrecht
Akkordeonförmige Dichtungsstruktur passt sich geneigten oder unebenen Oberflächen an
Gewährleistet eine zuverlässige Haftung auch bei gebogenen oder unregelmäßigen Werkstücken
Optimiert für poröse Materialien
Geeignet für Karton, Pappe und andere durchlässige Materialien
Funktioniert effektiv mit Vakuumsystemen mit hohem Durchfluss
Hält trotz leichter Luftleckage eine gleichmäßige Saugkraft aufrecht
Flexible Installation
Mehrere Montageoptionen für unterschiedliche Automatisierungskonfigurationen
Kompatibel mit Roboterarmen und automatisierten Produktionslinien
Anwendungen
Industrielle Automatisierungsausrüstung
Maschinen zum Formen von Papierschachteln:Kartonbögen transportieren und positionieren
Verpackungssysteme:Stapeln und bewegen Sie schwere Kartons und Materialien
Roboterautomatisierung:Stabiles Greifen und schnelles Lösen in Montagelinien
Werkstückhandhabung
Glasverarbeitung:Markierungsfreie Handhabung glatter, schwerer Glasscheiben
Metall- und Kunststoffplatten:Stahlplatten, Aluminiumbleche und dicke Kunststoffplatten
Logistik & Lagerhaltung:Automatisiertes Stapeln schwerer Produkte
Leistungsvorteile
Die hochsteife Struktur sorgt für Stabilität bei der Handhabung schwerer Lasten.
Das abriebfeste Design schützt empfindliche Oberflächen – wie z. B. Glas – vor Beschädigungen.
Die robuste Vakuumspeicherfähigkeit gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen.
Die hochsteifen Vakuumsauger ZP3E eignen sich für den Einsatz in der Elektronik-, Automobil-, Logistik- und Fertigungsindustrie.
Warum sollten Sie sich für in China hergestellte ZP3E-Vakuumsauger entscheiden?
Kostengünstige Produktion mit zuverlässiger Leistung
Ausgereifte Technologie mit hochwertigem Silikon und fortschrittlicher Vakuumversiegelung
Große Produktpalette für unterschiedliche industrielle Anforderungen
Stabile Lieferkette, die eine schnelle und konsistente Lieferung gewährleistet

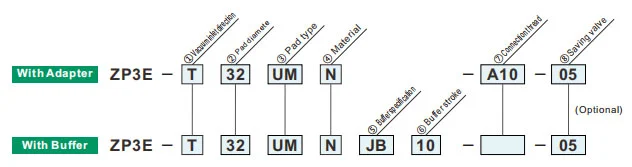

So bestellen Sie
| ②Pad-Durchmesser (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad-Typ | |
| ÄH | Flache Ausführung mit Nut |
| BM | Balgtyp mit Rippen und Nut |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑧Platte | |
| Null | Ohne Teller |
| P | Mit Teller |
|
Modell
②Pad-Durchmesser (mm)
|
Flache Ausführung mit Nut (UM) | Balgtyp mit Rippen und Nut (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| Y | Seitlich |
| ②Pad-Durchmesser (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad-Typ | |
| ÄH | Flache Ausführung mit Nut |
| BM | Balgtyp mit Rippen und Nut |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑦Vakuumeinlass | ZP3E-T /Vertikal | ZP3E-Y / Seitlich | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Außengewinde | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Innengewinde | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Pufferspezifikation | |
| JB | Rotierend (Messing, mit Buchse) |
| JF | Rotierend (Stahl, mit Buchse) |
| KB | Nicht rotierend (Messing, mit Buchse) |
| ⑦Vakuumeinlass | A14 | Null | A18 | Null | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Pufferhub | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Sparventil mit fester Öffnung | |||
| Größe (mm) |
Pad-Durchmesser | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Referenz SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Federreaktionskraft
| Verbindungsthread | Anzugsdrehmoment ±5 % [N·m] | Pufferhub (mm) | Federreaktionskraft[N] | ||
| Messing, mit Buchse (JB/KB) | Stahl, mit Buchse (JF) | Bei 0 Hub | Auf Hochtouren | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
