Ovale Vakuumsauger ZP2
Als führender Hersteller in China bietet unser Werk maßgeschneiderte ovale Vakuumsaugnäpfe ZP2 für schlanke Werkstücke auf engstem Raum an. Diese direkt vom Lieferanten erhältliche Lösung ist in 12 Spezifikationen (z. B. 3,5 x 7 bis 8 x 30 mm) erhältlich und sorgt für gleichmäßigen Druck und Griffstabilität. Mit optionalen 6-50-mm-Puffern und antistatischen Materialien ist es ideal für Leiterplatten-, Batterie- und Hochgeschwindigkeitsverpackungslinien.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

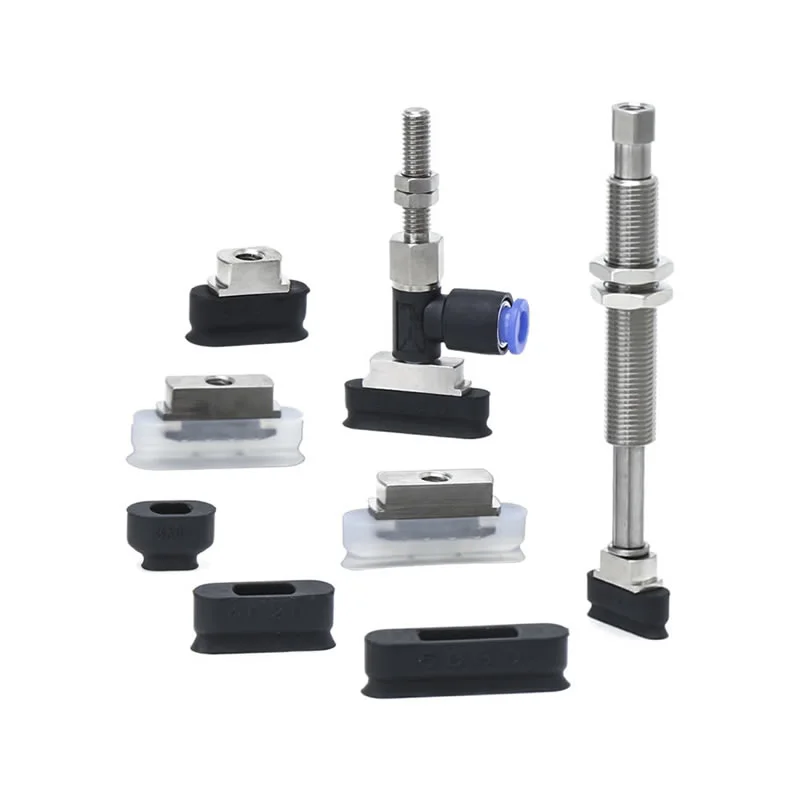

Ovale Vakuumsauger ZP2

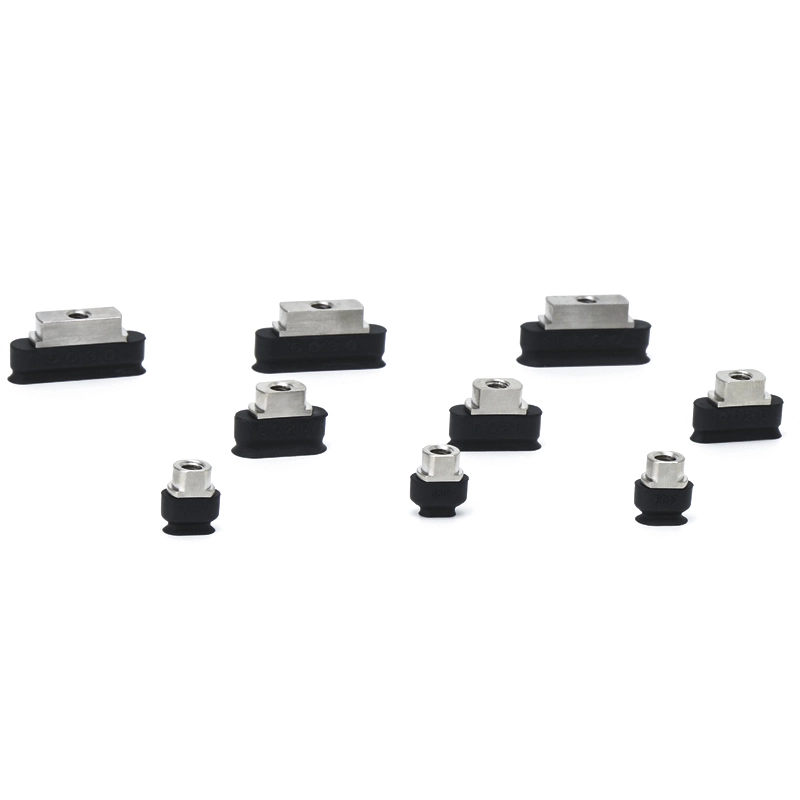

Ovale Saugereinheit der ZP2-Serie
ZP2-T-Serie mit ovalem Adapter-Vakuumsauger

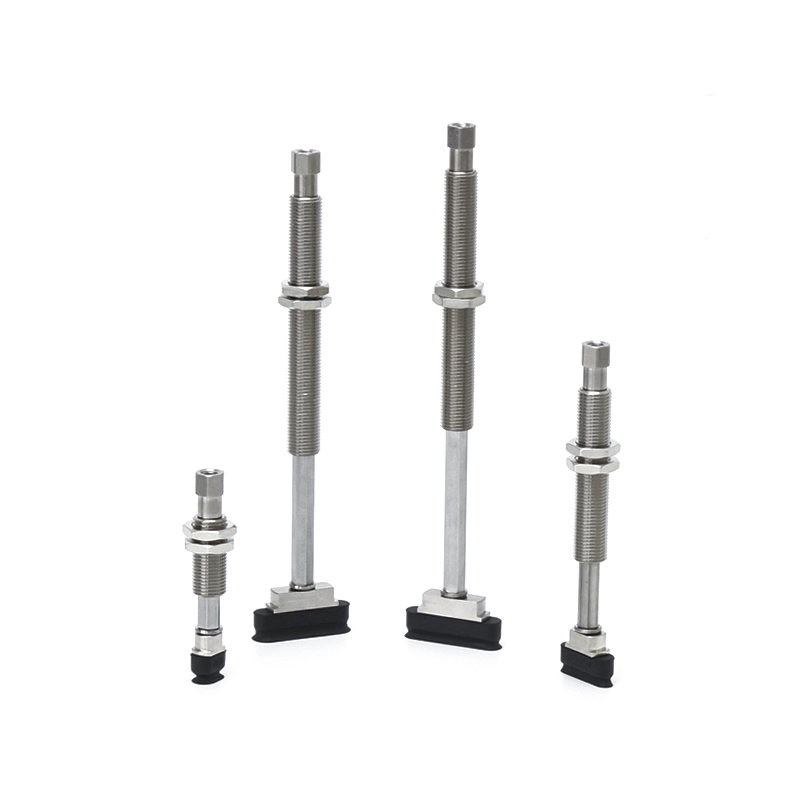

ZP2-T-Serie mit ovalem Puffer-Vakuumsauger

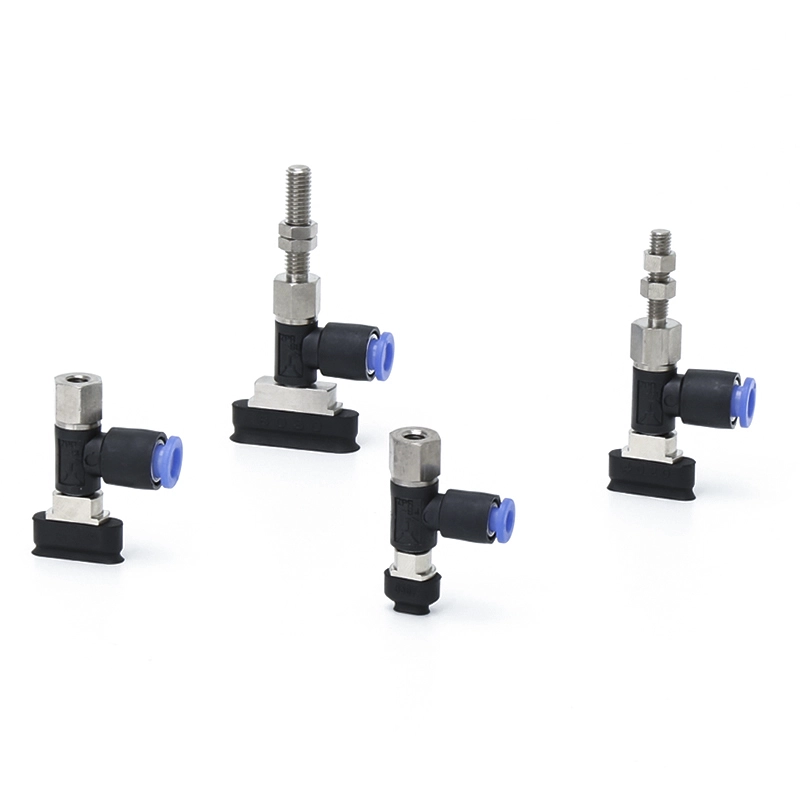

ZP2-R-Serie mit ovalem Adapter-Vakuumsauger

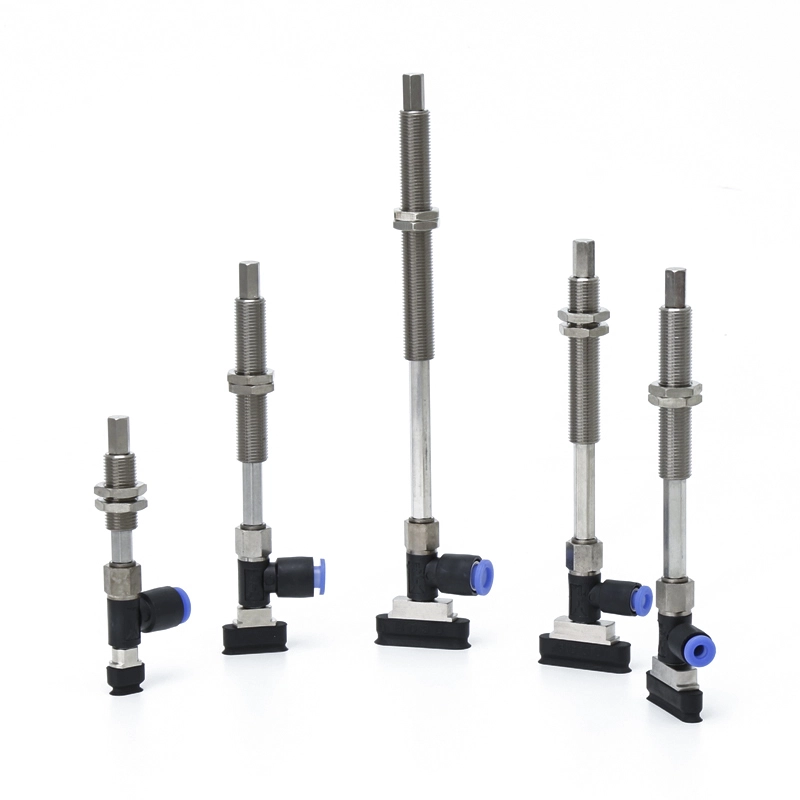

ZP2-R-Serie mit ovalem Puffer-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte ovale Vakuumsaugnäpfe ZP2-Lösungen an, die auf die strengen Anforderungen der Elektronik- und Automobilbranche zugeschnitten sind. Ganz gleich, ob Sie ein Großserienlieferant oder ein Endverbraucher sind, unsere ovale ZP2-Serie bietet die Zuverlässigkeit, die für eine präzise Handhabung erforderlich ist.
Wichtige technische Merkmale und Spezifikationen
1. Umfangreiches Spektrum an Spezifikationen
Um eine perfekte Passform für jedes schlanke Werkstück zu gewährleisten, bieten wir 12 Standardspezifikationen für die Oval-Vakuumsauger ZP2 an:
Kompakte Größen:3,5×7, 4×10, 5×10, 6×10mm.
Mittlere Längen:4×20, 5×20, 6×20, 8×20mm.
Erweiterte Reichweite:4×30, 5×30, 6×30, 8×30mm.
2. Branchenspezifische Materialexzellenz
Passend zu Ihrer Arbeitsumgebung verwenden wir hochwertige Materialien:
Hochwertiges Silikon und NBR:Für allgemeine und Hochtemperaturaufgaben.
Antistatische (ESD) Materialien:Unverzichtbar für die Handhabung von Leiterplatten und Halbleitern.
Komplett aus Edelstahl gefertigtes Zubehör:Spezialisierte Konfigurationen, optimiert für die Lithiumbatterieindustrie.
Kernvorteile und Highlights
Optimiert für beengte Platzverhältnisse:Das schmale Profil der ovalen Vakuum-Saugnäpfe ZP2 ermöglicht eine hohe Aufnahmedichte auf überfüllten Leiterplatten oder schmalen Verpackungsprofilen, wo runde Saugnäpfe einfach nicht hineinpassen.
Verbesserte Griffstabilität:Der verlängerte Saugbereich sorgt für eine größere „Aufstandsfläche“ auf schlanken Gegenständen wie Rohren oder Dichtungsbändern und verringert so die Gefahr, dass das Werkstück kippt oder verrutscht, deutlich.
Flexible Installation:Unterstützt sowohl vertikale als auch seitliche Vakuumeinlässe. Jeder Becher kann mit einem Adapter oder einer Pufferhalterung (6 mm–50 mm Hub) kombiniert werden, um Stöße auf empfindliche Oberflächen zu mildern.
Direktlieferung ab Werk:Unser in China ansässiges Werk verfügt über einen großen Bestand an Produkten auf Lager und gewährleistet so kurze Vorlaufzeiten und wettbewerbsfähige Preise für die globale Beschaffung.
Typische Anwendungsszenarien
Elektronik und Halbleiter:Leiterplattenbestückung, Herstellung flexibler Leiterplatten und Positionierung der Batterieelektroden.
Automobilteile:Ovale Vakuum-Saugnäpfe ZP2 werden häufig für die Handhabung und Montage von Dichtungsbändern, länglichen Zierteilen und Kunststoffprofilen eingesetzt.
Verpackung & Logistik:Hochgeschwindigkeitsetikettierung, Kartonversiegelung und Sortierung von länglichen Paketen.

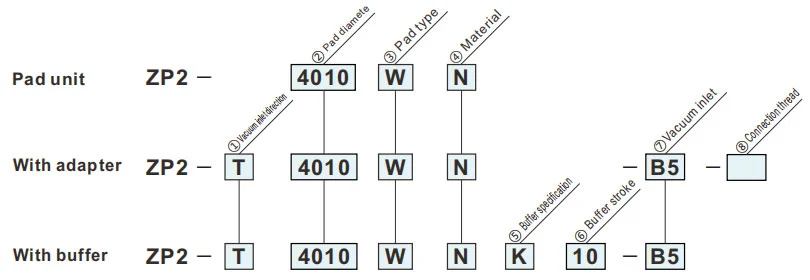

So bestellen Sie
- Für Werkstücke mit begrenzter Adsorptionsfläche.
| ①Vakuumeinlassrichtung | ⑦Vakuumeinlass | ⑧Verbindungsgewinde | ||
| T | Vertikal |
|
B5 |
— |
|
B50406 |
— | ||
| R | Seitlich |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Padgröße | |
| 3507 | 3,5 x 7 |
| 4010 | 4 x 10 |
| 5010 | 5 x 10 |
| 6010 | 6 x 10 |
| 4020 | 4 x20 |
| 5020 | 5 x20 |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | 4 x30 |
| 5030 | 5 x30 |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③Pad-Typ | |
| W | Oval |
| ⑦Vakuumeinlass | |
| B5 | M5x0,8 (weiblich) |
| 04 | ø4Schnellmontage |
| 06 | ø6Steckverbindung |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Pufferspezifikation | |
| K | Nicht rotierend |
| ⑥Pufferhub | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Verbindungsgewinde | |
| A5 | M5x0,8 (männlich) |
| B5 | M5x0,8 (weiblich) |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
PP
Würfeltyp
| Modell | A | B | C | D | øE | Y | |||
|
② Unterlage Größe |
③ Unterlage Typ |
④ Unterlage Material |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referenzmodell: ZP2-4030WS
Adapter-Montageabmessungen
Anwendbares Pad: 3507W/4010W/5010W/6010W
Anwendbares Pad: 4020 W/5020 W/6020 W/8020 W
Anwendbares Pad: 4030 W/5030 W/6030 W/8030 W
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
