Wartung des Vakuumsaugers: Ein praktischer Pflegeleitfaden für Neulinge in der Vakuumhandhabung

Als ich mit der Pneumatik anfing, sagte mir mein Vorgesetzter etwas, das mir erst Jahre später so richtig klar wurde: „Ein Saugnapf nutzt sich nicht von selbst ab. Er wird nur vernachlässigt, bis er versagt.“

Die meisten scheitertenVakuumsaugerIch habe gesehen, dass man in den Werkstätten nicht durch harte Arbeit zur Unterwerfung gezwungen wurde, sondern bis in den Ruhestand hinein ignoriert wurde. Dieser Leitfaden richtet sich an Ingenieure und Techniker, die mit der Vakuumhandhabung noch nicht vertraut sind und ihre Saugnäpfe mit weniger Aufwand länger laufen lassen möchten.

Kennen Sie zuerst die Warnzeichen

Bevor Sie eine Wartungsroutine erstellen, müssen Sie erkennen, wenn etwas nicht stimmt. Zu viele Leute warten, bis der Sauger ein Werkstück fallen lässt, bevor sie der Sache nachgehen. Dann ist es zu spät.

Achten Sie auf diese sechs Signale:

• Die Zykluszeit steigt schleichend an
• Gelegentliche Grifffehler oder Rutschen
• Die Dichtlippe sieht glänzend oder ölig aus
• Sichtbare Risse oder Verformungen an der Lippe
• Werkstücke zeigen nach der Handhabung Spuren
• Der Wert des Vakuummeters liegt mehr als 10 % unter dem bei der ersten Inbetriebnahme gemessenen Wert

Jeder dieser Punkte reicht aus, um anzuhalten und Nachforschungen anzustellen. Warten Sie nicht, bis der verlorene Teil Ihren Tag versüßt.

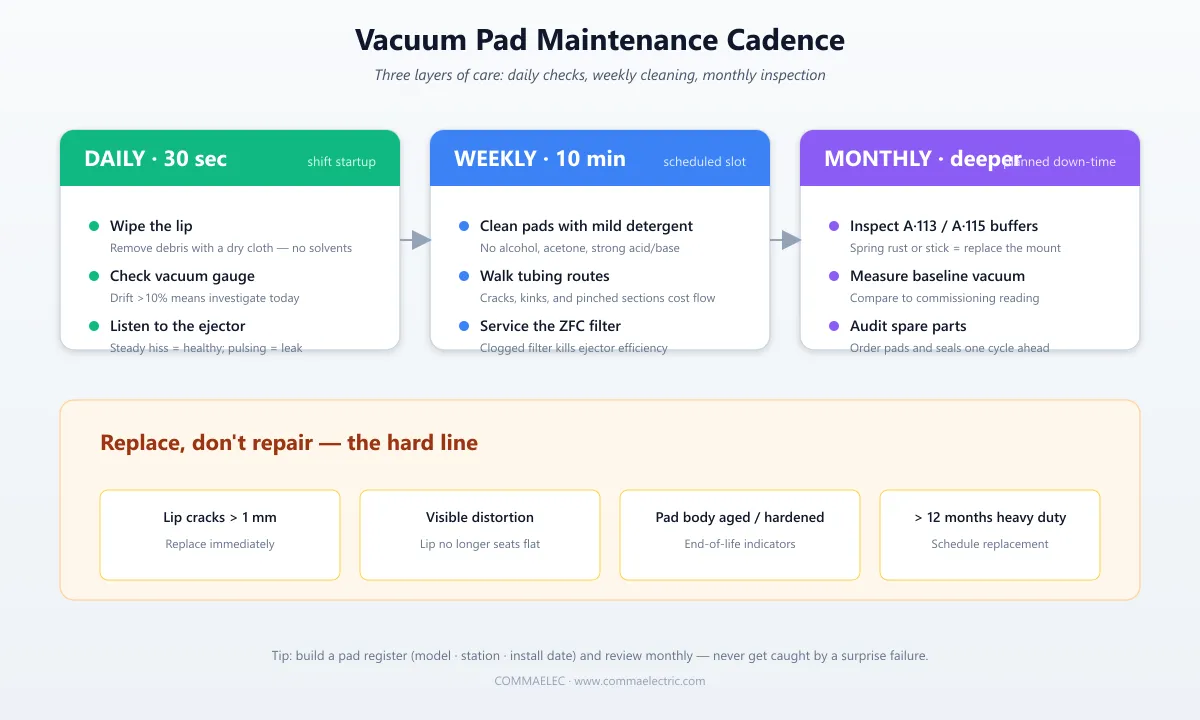

Täglich: 30 Sekunden reichen aus

Wartung ist kein großes Projekt.Die wichtigsten Dinge dauern weniger als eine Minute.

Schauen Sie sich vor dem Start die Lippe an.Rückstände der vorherigen Schicht – Verpackungsreste, Papierstaub, Ölfilm, Späne – zerstören die Dichtung. Mit einem sauberen, trockenen Tuch abwischen. Überspringen Sie die Lösungsmittel; Ein trockenes Tuch reicht aus.

Schauen Sie auf das Vakuummessgeräte. Die meisten Setups verfügen über eine Anzeige in der Nähe des Auswerfers. Notieren Sie den Messwert, wenn das System frisch in Betrieb genommen wird. Vergleichen Sie täglich. Bis zu 5 % Drift sind normales Rauschen. Mehr als 10 % bedeuten, dass sich etwas geändert hat.

Hören Sie sich den Auswurf anr.Ein gesunder Vakuumerzeuger hat ein gleichmäßiges Zischen. Wenn es lauter oder dumpfer wird oder anfängt zu pulsieren, liegt wahrscheinlich irgendwo ein Leck oder ein verstopfter Filter vor.

Diese drei Prüfungen dauern zusammen etwa 30 Sekunden und gelten als tägliche Gesundheitsprüfung für den gesamten Vakuumkreislauf.

Wöchentlich: 10 Minuten sind genug

Blockieren Sie einmal pro Woche einen festen Slot und gehen Sie diese Liste durch.

Reinigen Sie die Pads. Mit warmem Wasser und einem milden neutralen Reinigungsmittel waschen.Vermeiden Sie Alkohol, Aceton, starke Säuren und starke Basen – diese zersetzen NBR, Silikon, Polyurethan und die meisten Elastomere auf molekularer Ebene. NBR quillt in einigen Lösungsmitteln; Silikon wird in starker Säure spröde.

An der Luft trocknen lassen oder eine Niederdruck-Luftpistole verwenden.Schießen Sie nicht aus nächster Nähe mit einer Hochdruck-Luftpistole, da sonst die Dichtlippe verformt wird.

Gehen Sie die Tubing-Route entlang.Achten Sie auf Risse, Verhärtungen, Knicke oder eingeklemmte Stellen. Eingeklemmte Schläuche gehören zu den häufigsten stillen Fehlern in pneumatischen Systemen: Schläuche, die unter Kabelrinnen eingeklemmt oder durch bewegliche Achsen gedrückt werden, entwickeln im Inneren langsam einen „Hantel“-Querschnitt, und die Strömungsverluste können über 30 % betragen.

Reinigen oder warten Sie den Vakuumfilter.Die Vakuumfilter der Serie ZFC und die Inline-Filter HFL von COMMAELEC verfügen über eine transparente Schale. Wenn es sich verfärbt, warten Sie es. Der Filter ist im Wesentlichen die Lunge des Vakuumsystems – wenn er verstopft ist, arbeitet der Ejektor härter, verbraucht mehr Energie und stirbt früher ab.

Monatlich: Etwas ausführlicher

Monatliche Kontrollen gehen eine Ebene tiefer.

Überprüfen Sie die federbelasteten Halterungen.Die A·113-Pufferhalterungen mit interner Feder und die A·115-Pufferhalterung mit externer Feder von COMMAELEC fungieren als Stoßdämpfer zwischen dem Roboter und dem Pad. Wenn Sie Rost, Festsitzen oder eine Feder bemerken, die nach dem Zusammendrücken nicht zurückkehrt, ersetzen Sie sie. Bei einem defekten Puffer dringen Stöße direkt in die Dichtlippe ein und der Schaden ist irreversibel.

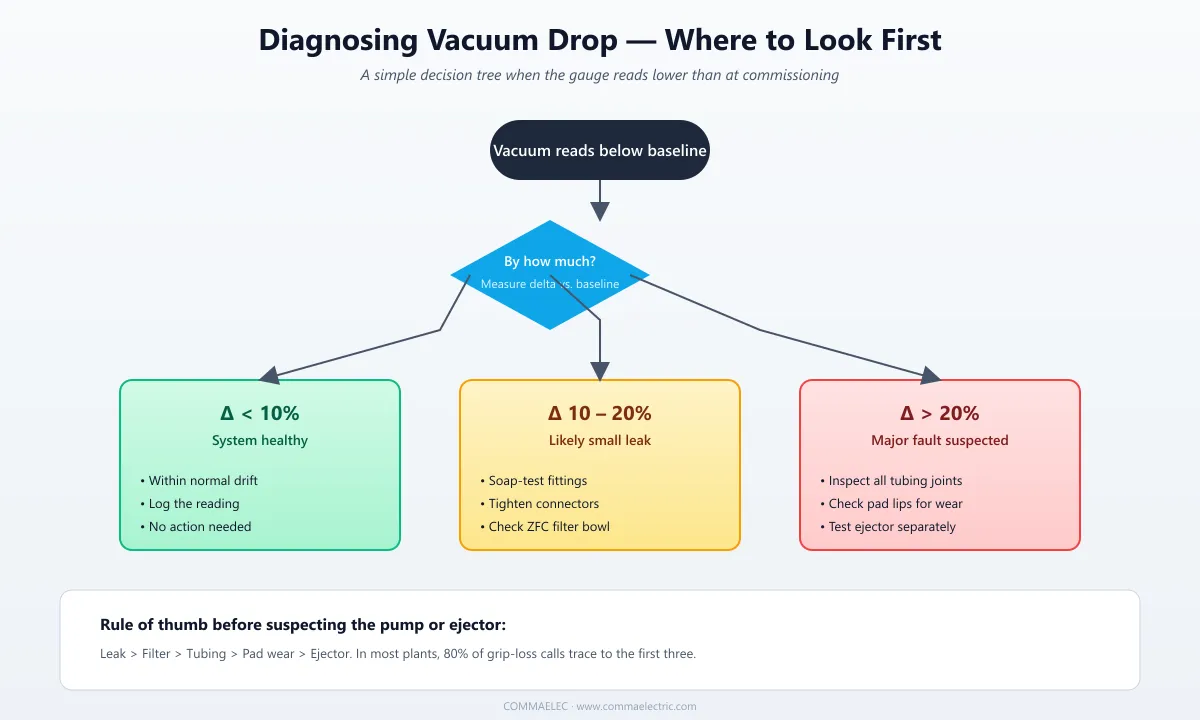

Vakuumniveau messen.Trennen Sie den Saugnapf vom Werkstück und messen Sie das Vakuum auf der Auswerferseite. Vergleichen Sie mit dem Ausgangswert, den Sie bei der Inbetriebnahme aufgezeichnet haben:

• Weniger als 10 % Abfall → System fehlerfrei
• 10–20 % Abfall → wahrscheinlich kleines Leck; Armaturen prüfen
• Mehr als 20 % Tropfen → Schläuche, Anschlüsse, Lippen prüfen und auf Verschleiß prüfen

Ersatzteile prüfen.Je nach Arbeitszyklus halten Pad-Körper in der Regel 6 bis 12 Monate. Dichtungen und O-Ringe verschleißen schneller. Führen Sie einmal im Monat eine Bestandsprüfung durch und bestellen Sie Ersatzprodukte einen Monat im Voraus. Ich habe gesehen, wie Produktionslinien wegen eines einzigen fehlenden O-Rings angehalten wurden – lassen Sie das nicht zu.

Wann Sie ersetzen und nicht reparieren sollten

Unter bestimmten Bedingungen ist die Binde fertig – versuchen Sie nicht, sie weiterzupflegen.

• Risse tiefer als 1 mm in der Lippe
• Sichtbare Verzerrung; die Lippe sitzt nicht mehr flach
• Der Pad-Körper ist beschädigt, verhärtet oder gealtert
• Dasselbe Pad war mehr als 12 Monate lang unter hoher Beanspruchung im Einsatz

Die Versuchung besteht darin, ein Pad durch „eine weitere Schicht“ zu schieben. Vakuumausfälle treten sofort auf: Sobald die Versiegelung bricht, fällt das Teil herunter. Wissen Sie, wo die Grenze liegt, und überschreiten Sie sie nicht, um einen Austauschzyklus zu sparen.

Drei Gewohnheiten, die es wert sind, aufgebaut zu werden

Einige letzte Gewohnheiten, wenn Sie gerade erst anfangen.

Führen Sie ein Register. Eine einfache Tabellenkalkulation funktioniert:Pad-Modell, Station, Installationsdatum, Austauschdatum. Überprüfen Sie es monatlich und Sie werden nie von einem plötzlichen Fehler überrascht sein.

Fotografieren Sie alte Pads, wenn Sie sie austauschen.Neue Techniker können oft nicht erkennen, ob ein gebrauchtes Pad beschädigt oder nur gebraucht ist. Eine Fotobibliothek baut Ihre Referenz schnell auf.

Bleiben Sie mit Ihrem Lieferanten in Kontakt. COMMAELECstellt seit über einem Jahrzehnt pneumatische Vakuumkomponenten her. Wenn Sie in eine ungewohnte Situation geraten, kann Ihnen ein erfahrener Anwendungstechniker stundenlanges Rätselraten ersparen.

VakuumpadDas Design ist nicht kompliziert, aber um eine lange Lebensdauer zu erreichen, kommt es auf die konsequente Umsetzung kleiner Details an. Bauen Sie das oben Genannte in das Muskelgedächtnis ein und Ihre Polster überdauern die in der Bucht nebenan.

Häufig gestellte Fragen

Wie oft sollte ich einen Saugnapf ersetzen?

Ein typischer Bereich ist alle 6 bis 12 Monate. Hochfrequenzzyklen (mehr als 10 pro Minute), erhöhte Temperaturen und ölige Umgebungen verkürzen die Lebensdauer.

Der Halt meines Pads lässt nach – ist die Vakuumpumpe defekt?

Nicht unbedingt. Suchen Sie nach Undichtigkeiten, überprüfen Sie den Filter, prüfen Sie die Schläuche und erst dann die Pumpe. Die meisten Haftungsverluste gehen auf die ersten drei zurück.

Auf der Lippe befindet sich Öl, das sich nicht abwaschen lässt. Was nun?

Etwa fünf Minuten in warmem Wasser mit einem neutralen Reinigungsmittel einweichen und dann vorsichtig mit einem weichen Tuch abwischen. Bei hartnäckigen Rückständen hilft eine kleine Menge Isopropylalkohol, aber vermeiden Sie scharfe Lösungsmittel.
