Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Schwamm-Vakuum-Saugnäpfe ZP2
Commaelec betreibt eigene Produktionsanlagen und verwendet bei der Produktion hochwertiges Gummi, Silikon und verschiedene Spezialmaterialien (z. B. antistatische Verbindungen). Wir bieten eine große Auswahl an Größenspezifikationen zur Auswahl. Die Schwamm-Vakuum-Saugnäpfe ZP2 werden häufig in der Elektronikfertigung eingesetzt; Diese Serie wurde speziell für die Handhabung unebener Werkstücke entwickelt und ist in vier kompakten Größen erhältlich: φ6 mm, φ8 mm, φ10 mm und φ15 mm.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

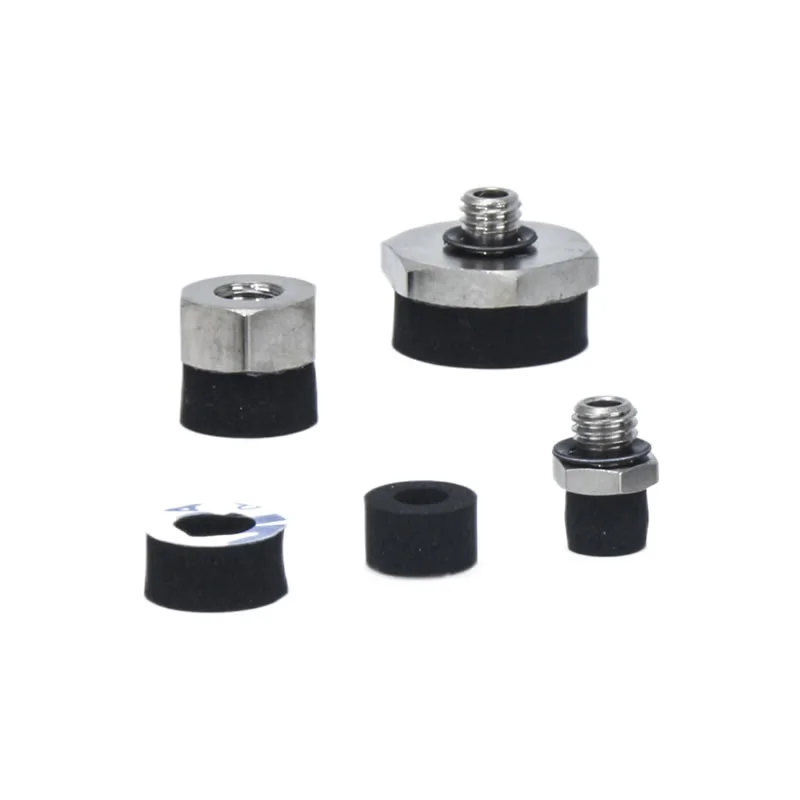

Schwamm-Vakuum-Saugnäpfe ZP2
Schwammsauger-Einheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Schwamm-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die Schwamm-Vakuum-Saugnäpfe ZP2 sind für das stabile Greifen von unebenen, strukturierten oder unregelmäßigen Oberflächen in automatisierten Systemen konzipiert. Ihr kompaktes und flexibles Design macht sie ideal für die Elektronik-, Spritzguss- und kleine Metallverarbeitungsindustrie.
Hauptmerkmale der Schwamm-Vakuum-Saugnäpfe ZP2
Hochelastisches Material
Hergestellt aus weichem Schwammmaterial, das sich Vorsprüngen, Vertiefungen und rauen Oberflächen anpasst
Sorgt für sanftes und dennoch festes Greifen, ohne empfindliche Bauteile zu beschädigen
Hervorragende Abdichtung
Füllt Oberflächenlücken effektiv, um Vakuumlecks zu verhindern
Behält eine konstante Saugleistung für die zuverlässige Handhabung unebener Werkstücke bei
Vielfältige Möglichkeiten
Kompatibel mit Roboterarmen und automatisierten Handhabungssystemen
Geeignet für kleine Elektronikgeräte, Leiterplatten, Formteile und Hardwareteile
Kompaktes Design
Platzsparende Bauweise ermöglicht die Integration in enge Produktionslinien
Ideal für Stationen mit begrenztem Einbauraum
Verfügbare Formulare
Erhältlich in flachen und strukturierten Varianten, um unterschiedlichen Oberflächenanforderungen gerecht zu werden
Anpassbar an verschiedene Automatisierungsanwendungen mit präzisen Handhabungsanforderungen
Durchmesserbereich
Erhältlich in φ6 mm, φ8 mm, φ10 mm und φ15 mm
Bietet Flexibilität für eine Vielzahl kleiner und unregelmäßiger Werkstücke
FAQ
Wofür werden ZP2-Schwammpads verwendet?
Die Schwamm-Vakuumsaugnäpfe ZP2 eignen sich ideal zum Greifen unebener, strukturierter oder unregelmäßiger Werkstücke in automatisierten Systemen, die häufig in der Elektronik, beim Spritzguss und bei der Handhabung kleiner Metallteile eingesetzt werden.
Welche Größen und Formen sind verfügbar?
Sie sind in den Durchmessern φ6 mm, φ8 mm, φ10 mm und φ15 mm mit flacher oder strukturierter Form erhältlich und für die kompakte Integration in Roboterarme und automatisierte Produktionslinien konzipiert.
Wie soll ich die richtige Größe auswählen?
Wählen Sie einen Sauger, der zur Oberfläche und zum Gewicht des Werkstücks passt und einen ausreichenden Vakuumkontakt und Kompatibilität mit Ihrem Automatisierungssystem gewährleistet.
Was ist die typische Tragfähigkeit?
Die Belastung hängt von der Bechergröße, der Oberflächenart und der Vakuumquelle ab. Kleinere Becher eignen sich für leichte Komponenten, während größere Becher mit einem Durchmesser von 15 mm für etwas schwerere oder unebene Teile geeignet sind.
Wann sollte ich sie ersetzen?
Ersetzen Sie die Becher bei sichtbarem Verschleiß, Rissen oder Verformungen oder wenn die Vakuumhaftung instabil wird, um eine zuverlässige und sichere Handhabung zu gewährleisten.

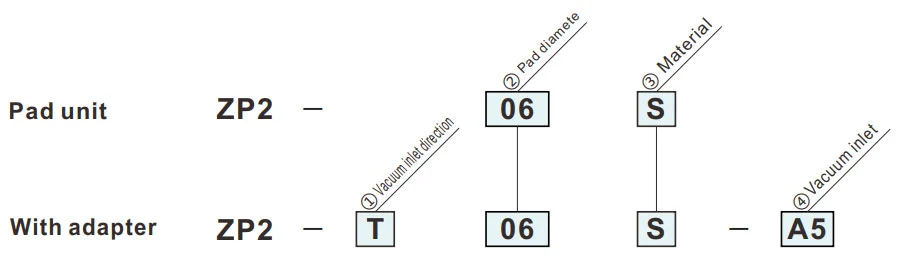

So bestellen Sie
- Zum Ansaugen von Werkstücken mit Unebenheiten.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Material | |
| S | CR-Schwamm (mit doppelseitigem Klebeband) |
| ④Vakuumeinlass | |
| A5 | M5x0,8 (männlich) |
| B5 | M5x0,8 (Innengewinde) |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.

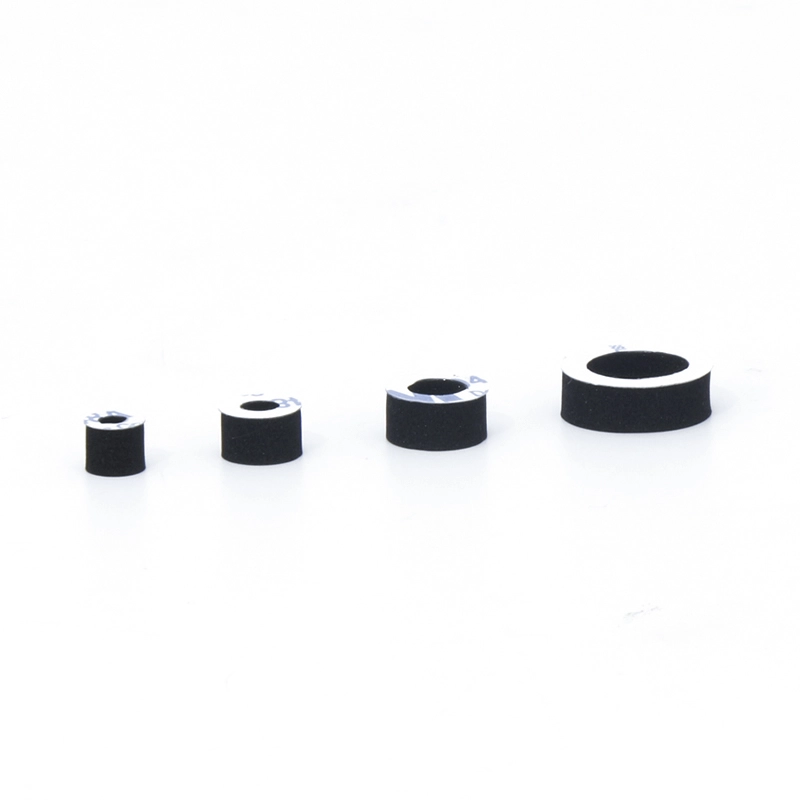

S
Schwammpolster
| Modell | øA | øB | ||
|
② Unterlage Durchm. |
③ Unterlage Material |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Referenzmodell: ZP2-06S
Adapter-Montageabmessungen
|
Anwendbares Polster: 06S
|
Anwendbares Polster: 08S
|
|
Anwendbares Pad: 10S
|
Anwendbares Pad: 15S
|

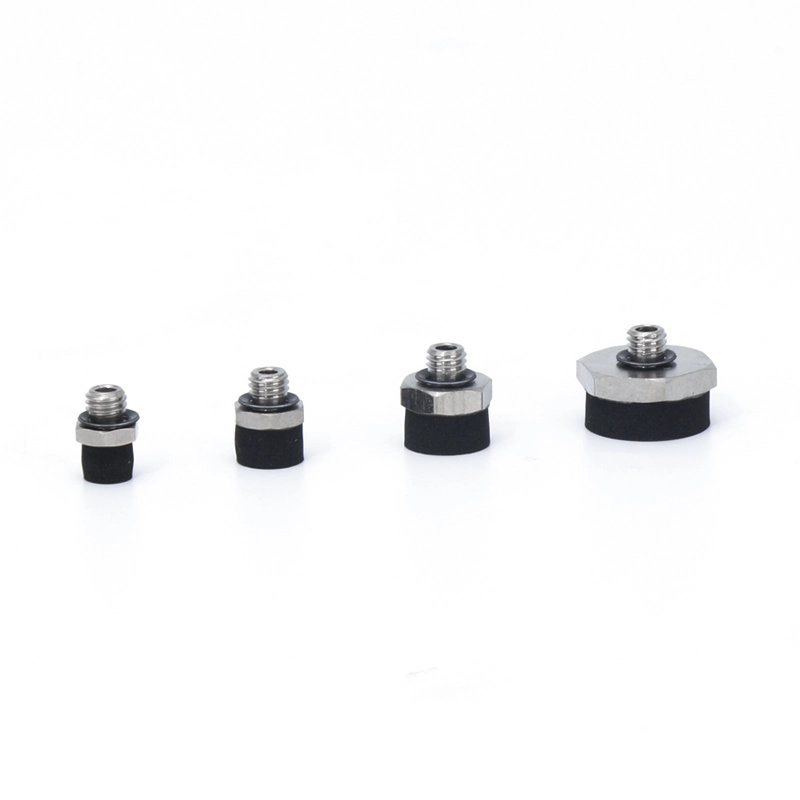

ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | L | Adapter | ||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Material |
④ Vakuum Einlass |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Referenzmodell: ZP2-T06S-A5

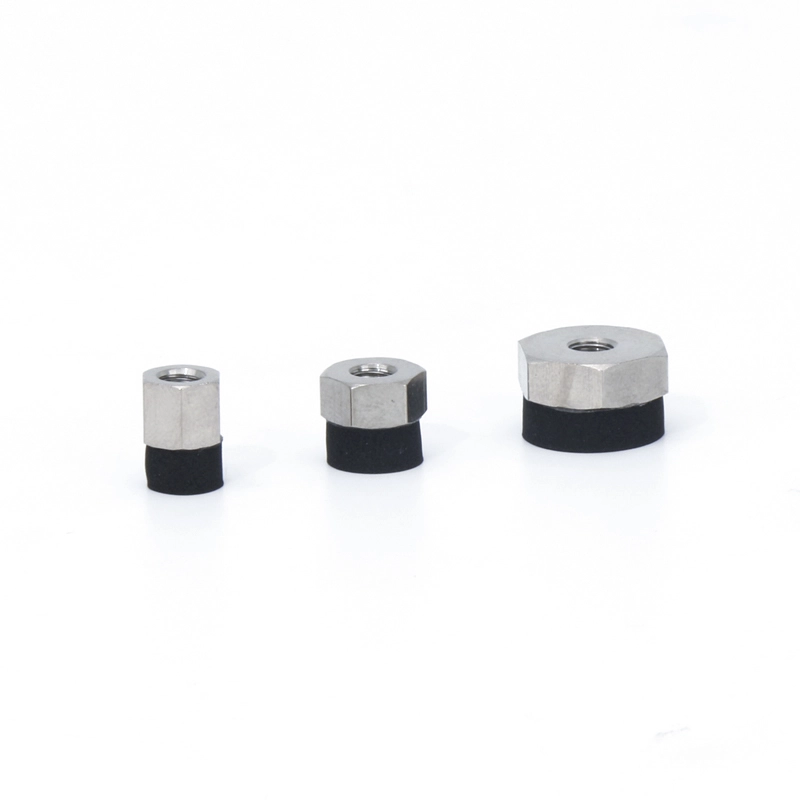

ZP2-T
Vertikal
B5
| Modell | øA | øB | øC | E | L | Adapter | ||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Material |
④ Vakuum Einlass |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referenzmodell: ZP2-T06S-B5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
