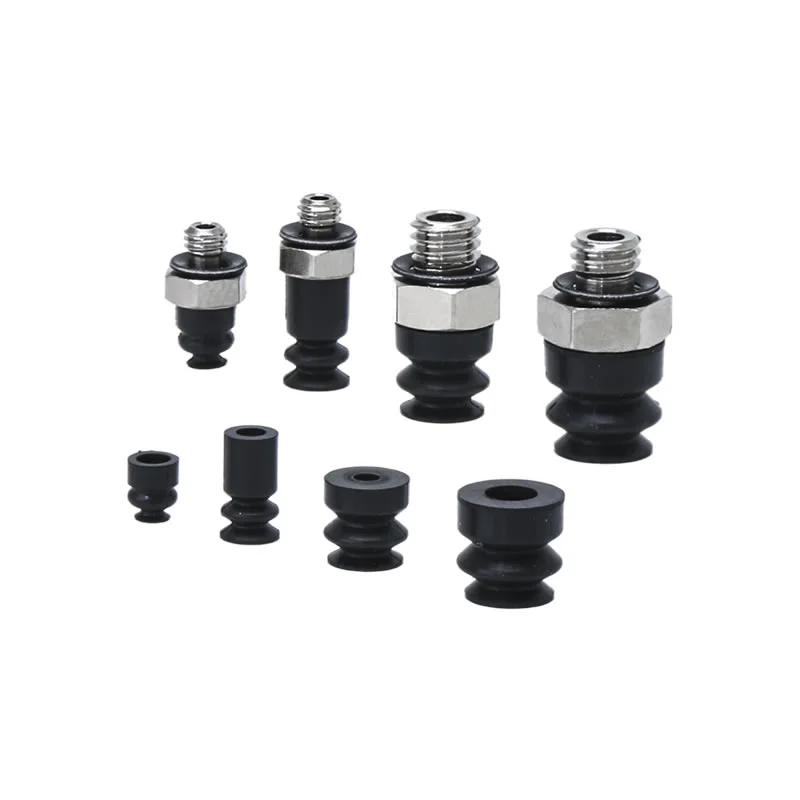

Mini-Balgen-Vakuumsauger ZP2-ZJ
Bei Zhejiang Comma Electric Co., Ltd. finden Sie eine riesige Auswahl an Mini-Faltenbalg-Vakuumsaugern ZP2-ZJ aus China. Diese Einheiten zeichnen sich durch ein Faltenbalgdesign im Ziehharmonika-Stil aus: Vier spezifische Größen (φ2 mm, φ4 mm, φ5 mm und φ6 mm) verwenden eine 1,5-Balgen-Struktur, während die übrigen fünf Größen (φ15 mm, φ20 mm, φ30 mm, φ40mm und φ46mm) verwenden eine 4,5-Faltenbalg-Struktur. Alle Saugnäpfe dieser Serie werden aus hochwertigen Gummi- und Silikonmaterialien hergestellt, wobei auch spezielle Materialoptionen – wie zum Beispiel antistatische Varianten – erhältlich sind.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Mini-Balgen-Vakuumsauger ZP2-ZJ
Balg-Vakuumsauger-Einheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Faltenbalg-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Commaelec ist ein führender Hersteller. Die Mini-Faltenbalg-Vakuumsauger ZP2-ZJ sind eine ideale Lösung für eine präzise und stabile Handhabung in kompakten, hocheffizienten Industrieumgebungen.
Was sind die Hauptmerkmale der ZP2-ZJ-Pads?
Balgstruktur
Design im Akkordeon-Stil mit 1,5-lagigen (φ2–φ6) und 4,5-lagigen (φ15–φ46) Konfigurationen
Flexible Falten passen sich unebenen, gekrümmten oder geneigten Werkstückoberflächen an
Integrierte Kompensation von Höhen- und Winkelabweichungen, wodurch Positionierungsfehler reduziert werden
Macht zusätzlichen Pufferraum überflüssig, ideal für kompakte Geräteanordnungen
Materialoptionen
NBR:kostengünstig und verschleißfest für allgemeine Anwendungen
Silikon:Geeignet für hohe Temperaturen und saubere Umgebungen
Maßgeschneiderte Materialien (z. B. antistatisch) für die Elektronik und sensible Industrien
Comma gewährleistet eine stabile Materialqualität und eine gleichbleibende Leistung über Chargen hinweg
Hohe Leistung
Starke und stabile Saugkraft auch auf unregelmäßigen oder geneigten Oberflächen
Reduziert das Ablösungsrisiko im Vergleich zu herkömmlichen Flachbechern
Ausgereifte Vakuumdichtungs- und Druckhaltetechnologie für zuverlässigen Betrieb
Unterstützt durch China Mini Bellows Vakuum-Saugnäpfe ZP2-ZJ Herstellervorteile:Kosteneffizienz, vielfältige Modelle und stabile Lieferkette
So wählen Sie die richtigen Mini-Faltenbalg-Vakuumsauger ZP2-ZJ aus
Die Auswahl der richtigen Minibalg-Vakuumsauger ZP2-ZJ hängt von Ihren tatsächlichen Arbeitsbedingungen ab. Konzentrieren Sie sich auf die folgenden praktischen Faktoren:
1. Form und Oberfläche des Werkstücks
Unebene / gekrümmte Oberflächen → Wählen Sie mehr Balgschichten (4,5 Schichten) für eine bessere Flexibilität
Kleine, leicht unebene Teile → 1,5-lagig ist ausreichend und stabiler
Die Balgstruktur hilft, Winkel- und Höhenunterschiede beim Greifen auszugleichen
2. Werkstückgröße und -gewicht
Kleine/leichte Teile → φ2–φ6
Größere oder schwerere Teile → φ15–φ46
Größere Durchmesser sorgen für eine stärkere Saugkraft und bessere Stabilität
3. Arbeitsumgebung
Normale Bedingungen → NBR (kostengünstig)
Hohe Temperatur / saubere Umgebung → Silikon
Elektronik / empfindliche Teile → antistatische Materialien
Comma unterstützt die Anpassung von Materialien an spezifische Branchenanforderungen
4. Geräteraum und Layout
Kompakte Automatisierungssysteme → ZP2-ZJ ist ideal, da kein zusätzlicher Pufferraum erforderlich ist
Stellen Sie sicher, dass Becherhöhe und Hub zu Ihrem Maschinendesign passen
Prüfen Sie die Kompatibilität mit vorhandenen Montage- und Vakuumsystemen
5. Handhabungsgeschwindigkeit und -genauigkeit
Hochgeschwindigkeits-Pick-and-Place → kleinere Becher mit schneller Reaktion
Präzise Positionierung erforderlich → Wählen Sie geeignete Balgschichten, um Fehlausrichtungen zu reduzieren
6. Stabilitätsanforderungen
Wenn Werkstücke geneigt oder inkonsistent positioniert sind, priorisieren Sie Folgendes:
Mehrschichtiger Balg
Größere Kontaktfläche
Dies verbessert die Abdichtung und reduziert Saugausfälle
Praktischer Auswahltipp
Wenn Sie sich nicht sicher sind, beginnen Sie mit:
Mittlere Größe (z. B. φ15–φ30)
Silikon- oder NBR-Material
1,5-schichtig für den allgemeinen Gebrauch / 4,5-schichtig für komplexe Oberflächen
Optimieren Sie dann basierend auf der tatsächlichen Testleistung.

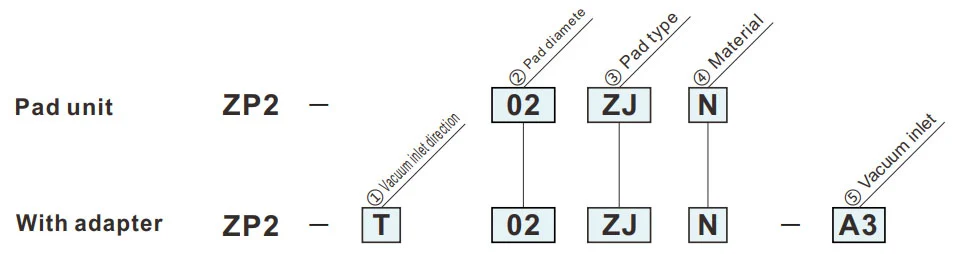

So bestellen Sie
- Zur Verwendung dort, wo kein Platz für den Puffer (Federtyp) vorhanden ist.
- Werkstücke mit geneigter Adsorptionsfläche.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ③Pad-Typ | |
| ZJ | Balg |
|
⑤ Vakuumeinlass
② Pad-Durchmesser (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (männlich) | ● | ● | — | — |
| A5 | M5x0,8 (männlich) | — | — | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.

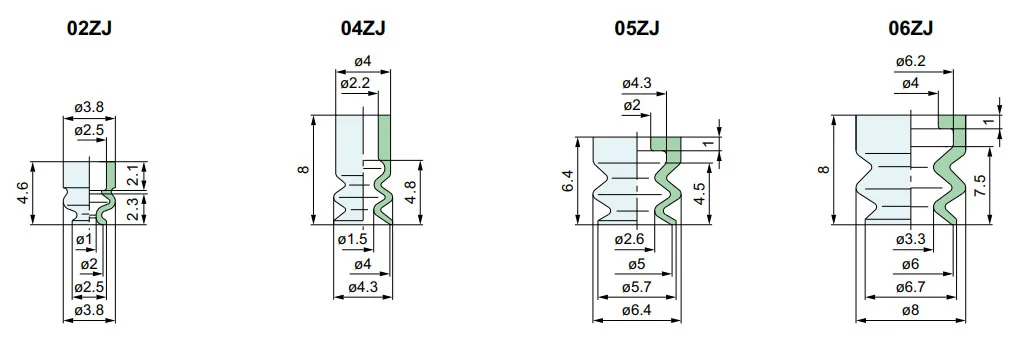

Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
ZJ
Balg
| Modell | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Referenzmodell: ZP2-02ZJS

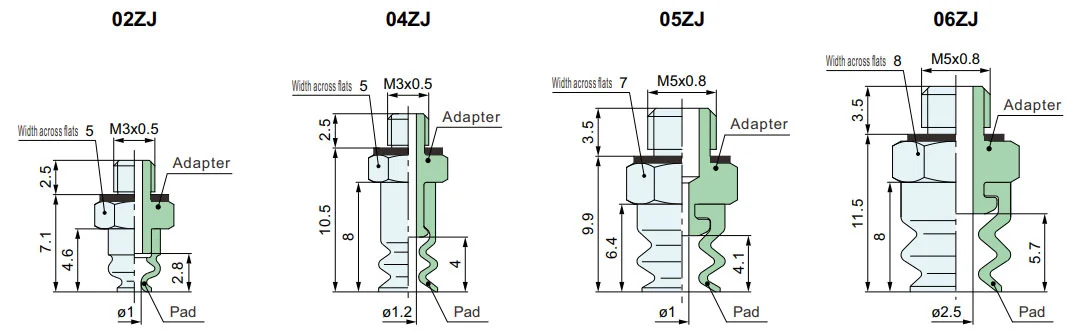

ZP2-T
Vertikal
| Modell | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Referenzmodell: ZP2-T04ZJGS-A3
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
