Balg-Vakuumsauger ZP2-ZJ
Die Faltenbalg-Vakuumsauger ZP2-ZJ von Commaelec Factory bieten eine Lösung für industrielle Automatisierungsanwendungen, die Kosteneffizienz mit zuverlässiger Leistung kombiniert. Das Akkordeonbalg-Design (1,5-lagig für φ2–φ6, 4,5-lagig für φ15–φ46) passt sich unebenen und verwinkelten Oberflächen an, gleicht Positionsabweichungen aus und sorgt für eine stabile Saugwirkung. Sie bestehen aus hochwertigen Materialien und ausgereifter Vakuumtechnologie, bieten eine starke Haftung und unterstützen maßgeschneiderte Lösungen mit stabiler Versorgung.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

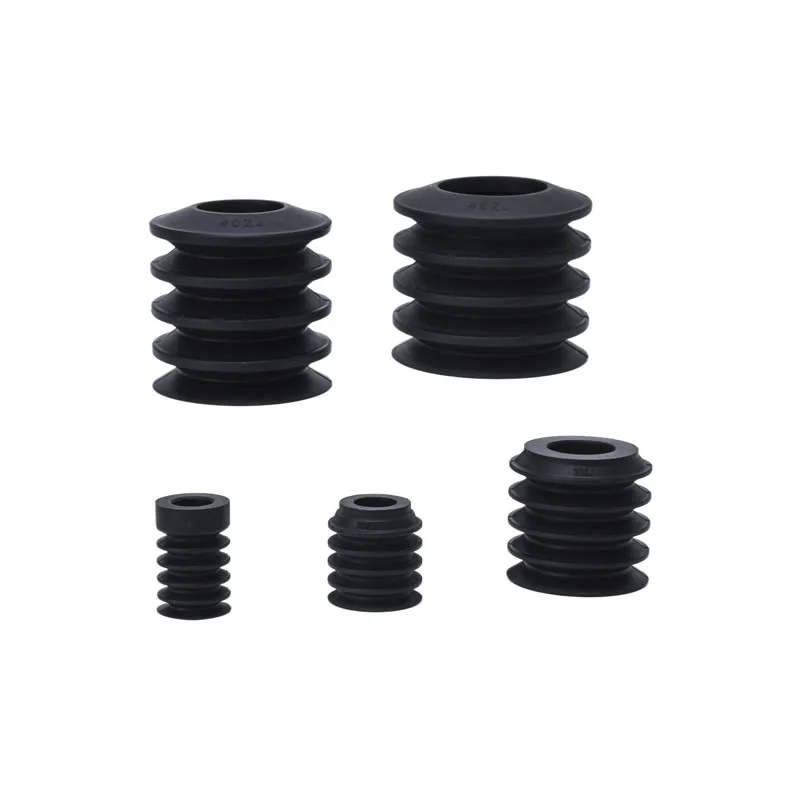

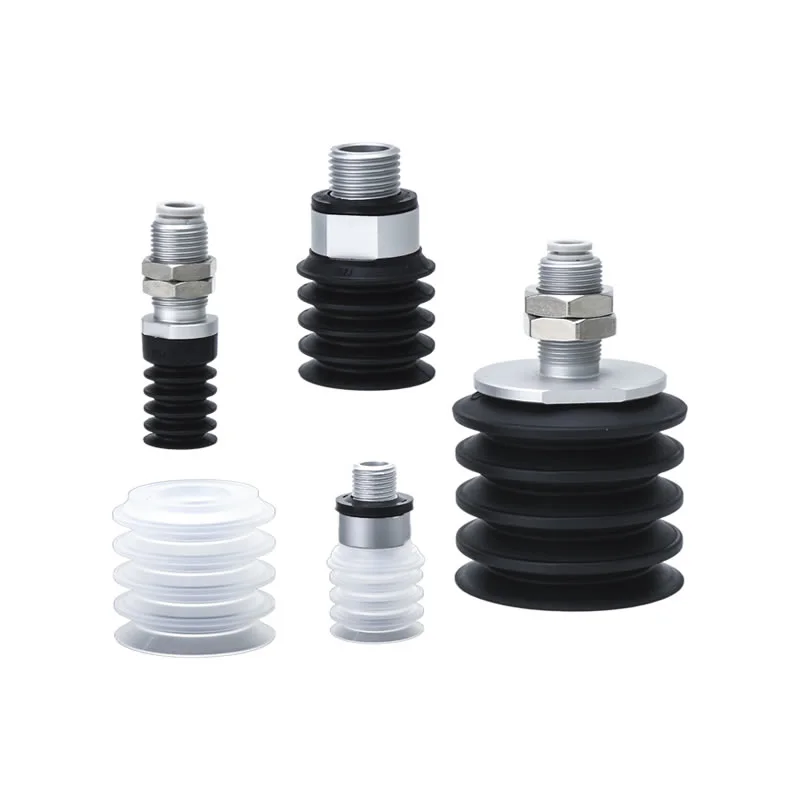

Balg-Vakuumsauger ZP2-ZJ

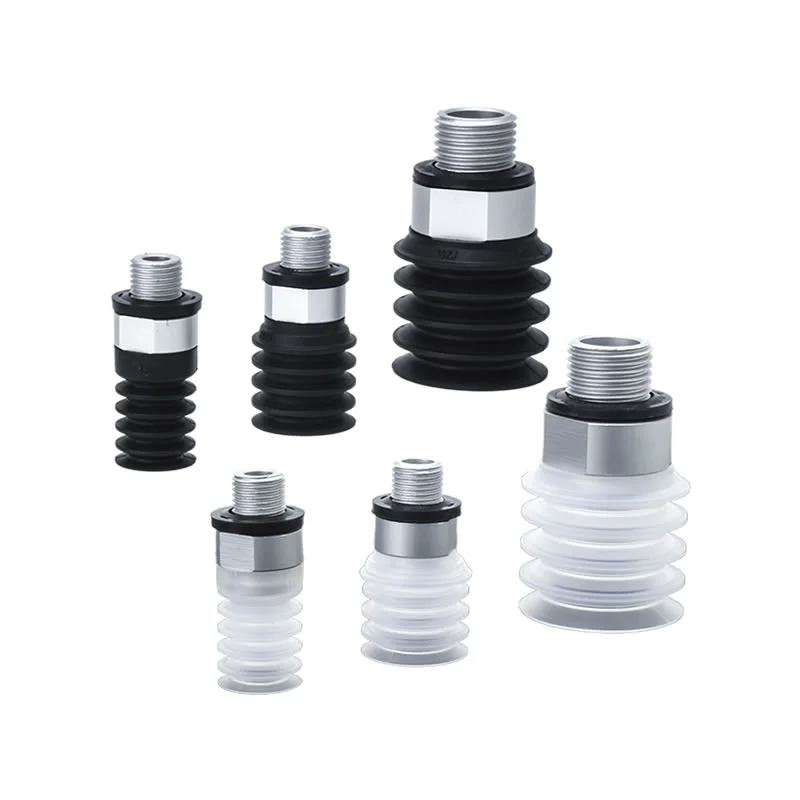

Balg-Vakuumsauger-Einheit der ZP2-Serie

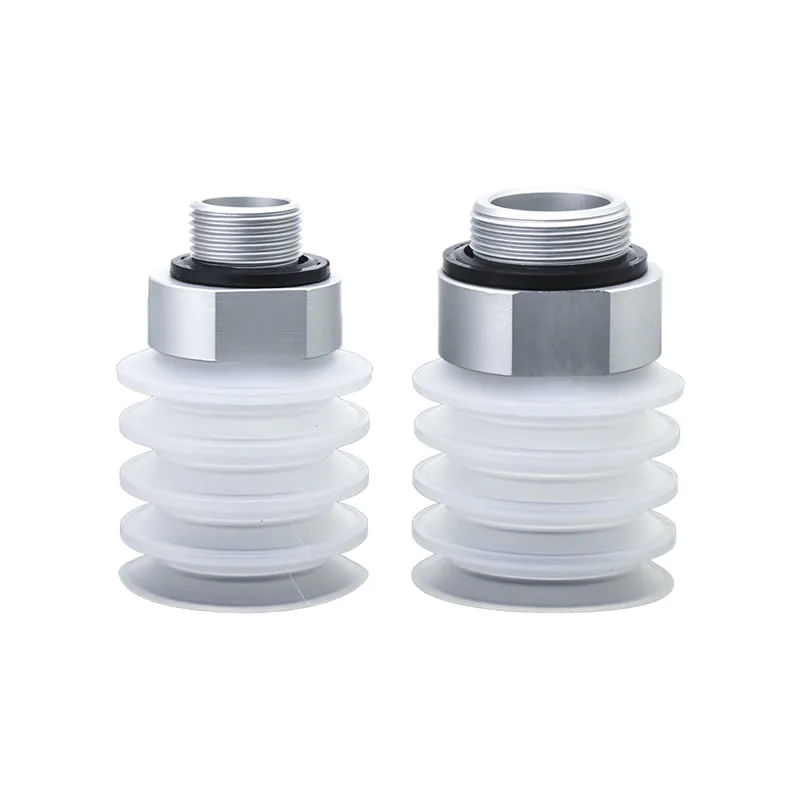

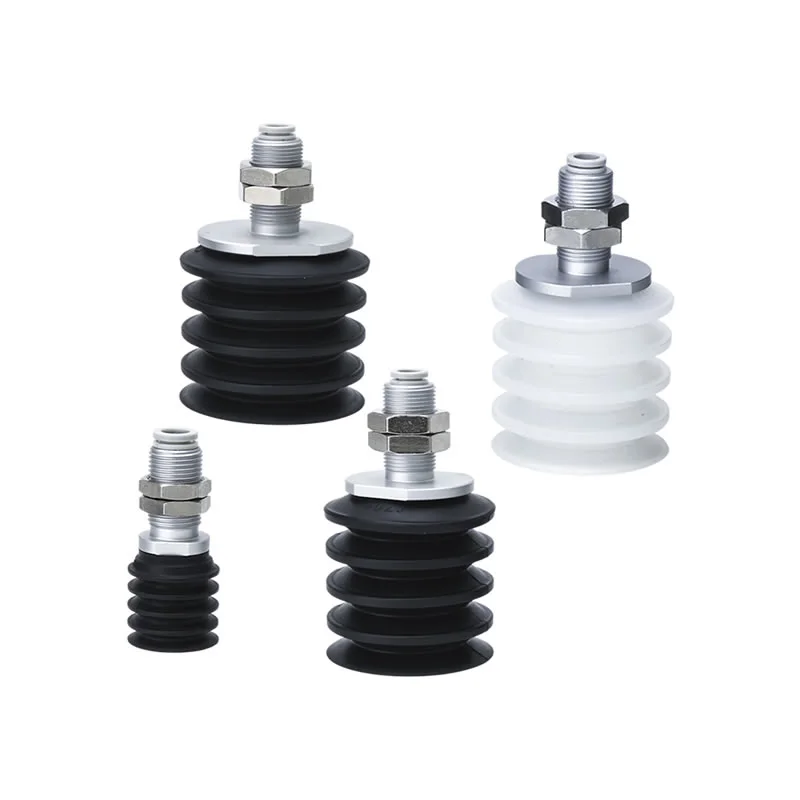

ZP2-T-Serie mit Adapter-Faltenbalg-Vakuumsauger
Beschreibung

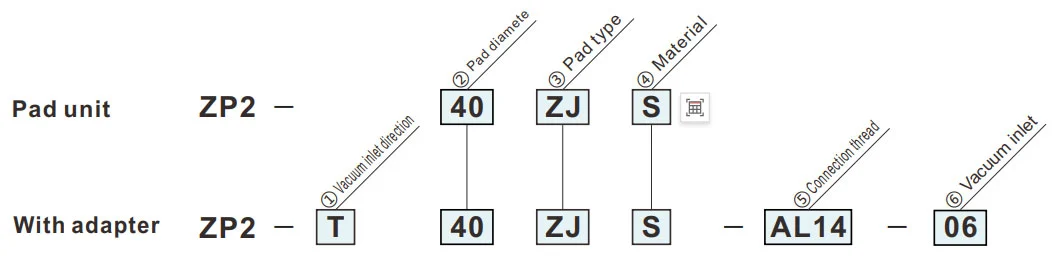

So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Vorteile der Balg-Vakuumsauger ZP2-ZJ
Hochgeschwindigkeitshandling
Entwickelt für eine schnelle Reaktion in automatisierten Systemen und sorgt für eine stabile Absaugung bei Pick-and-Place-Vorgängen mit hohem Zyklus.
Überlegene Anpassungsfähigkeit
Die flexible Balgstruktur passt sich problemlos an unebene, gekrümmte oder geneigte Oberflächen an und sorgt so für eine zuverlässige Abdichtung.
Kompakt / platzsparend
Es ist kein zusätzlicher Pufferraum erforderlich, wodurch es sich ideal für kompakte Geräte und dichte Layouts eignet.
Materialvielfalt
Erhältlich in NBR, Silikon und kundenspezifischen Materialien für unterschiedliche Temperaturen und Arbeitsumgebungen.
Markierungsfreie Optionen
Optionale nicht abfärbende Materialien tragen zum Schutz empfindlicher Oberflächen wie Glas oder elektronischer Komponenten bei.
Häufig gestellte Fragen
Was ist der ZJ-Stil?
Die Faltenbalg-Vakuumsaugnäpfe ZP2-ZJ verfügen über eine Akkordeonstruktur (Balgen), die für Flexibilität und Stabilität ausgelegt ist.
Erhältlich in 1,5-lagiger (φ2–φ6) und 4,5-lagiger (φ15–φ46) Ausführung
Passt sich an unebene, gekrümmte oder geneigte Oberflächen an
Gleicht Höhen- und Winkelabweichungen beim Handling aus
Macht zusätzlichen Pufferplatz überflüssig, ideal für kompakte Automatisierungsaufbauten
Welche Materialien stehen zur Verfügung?
NBR: kostengünstig und verschleißfest für den allgemeinen Einsatz
Silikon: geeignet für hohe Temperaturen und saubere Umgebungen
Kundenspezifische Materialien: Der Faltenbalg-Vakuumsauger ZP2-ZJ ist in antistatischen Varianten oder speziellen Verbundmaterialien erhältlich, die auf spezifische Branchenanforderungen zugeschnitten sind.
Commaelec gewährleistet eine gleichbleibende Materialqualität und unterstützt maßgeschneiderte Lösungen basierend auf den Arbeitsbedingungen
Was sind typische Anwendungen?
Roboter-Pick-and-Place-Systeme
Handhabung unregelmäßiger oder verwinkelter Werkstücke
Elektronik, Kleinteilemontage und Präzisionsfertigung
Kompakte Automatisierungsgeräte bei begrenztem Platzangebot
Wie sind sie konfiguriert?
Mehrere Größen: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Wahlweise 1,5-lagiger oder 4,5-lagiger Balg, je nach Anwendungsbedarf
Kompatibel mit verschiedenen Montage- und Vakuumsystemen
Unterstützt benutzerdefinierte Konfigurationen für bestimmte Projekte
So bestellen Sie
- Zur Verwendung dort, wo kein Platz für den Puffer (Federtyp) vorhanden ist.
- Werkstücke mit geneigter Adsorptionsfläche.
| ③Pad-Typ | |
| ZJ | Faltenbalg (4,5-stufig) |
| ④ Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ①Vakuumeinlassrichtung |
⑤ ⑥
② Pad-Durchmesser (mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Vertikal |
|
⑤Verbindungsgewinde | Außengewinde | AL12 | M12 x 1,0 | ● | ● | - | - | - |
| AL14 | M14 x1,0 | - | - | ● | ● | ● | |||||
| ⑥Vakuumeinlass | One-Touch-Anpassung | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Außengewinde | A10 | M10 x1,0 | ● | ● | - | - | - | |||
| A16 | M16 x1,0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
ZJ
Balg
| Modell | øA | øB | øC | øD | øE | P | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Referenzmodell: ZP2-B15ZJS

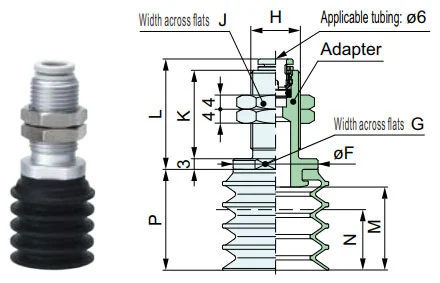

ZP2-T
Vertikal
| Modell | von | G | H | K | L | M | N | P | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑥ Vakuum Einlass |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1,5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1,5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1,5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Referenzmodell: ZP2-TB15ZJS-A10

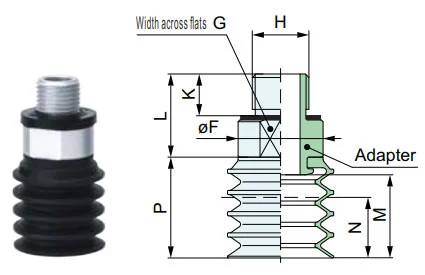

ZP2-T
Vertikal
| Modell | von | G | H | J | K | L | M | N | P | Adapter | ||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Verbindung Faden |
⑥ Vakuum Einlass |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Referenzmodell: ZP2-TB30ZJS-AL14-06
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
