Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).

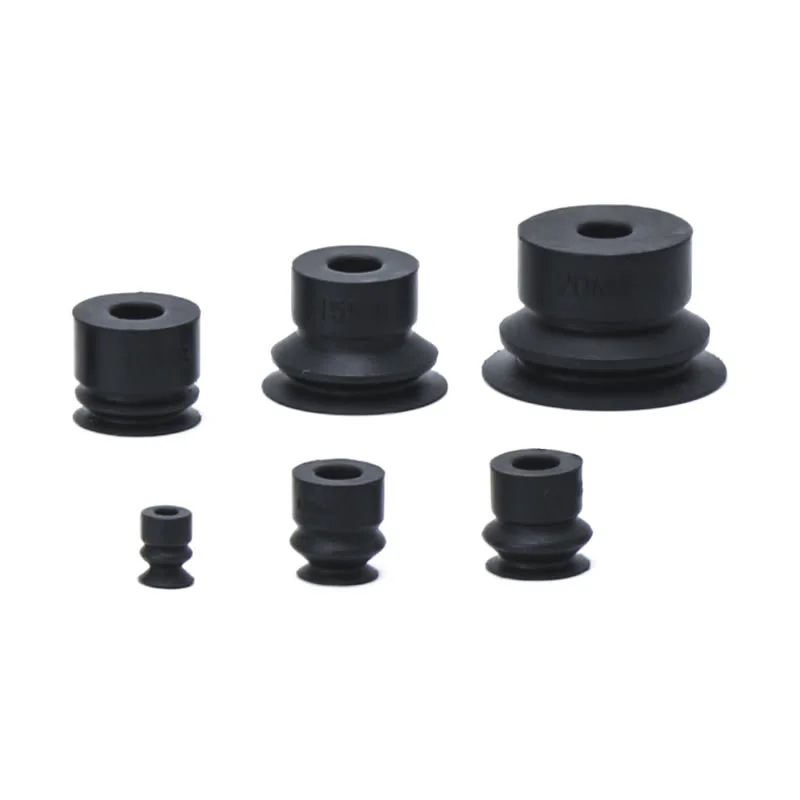

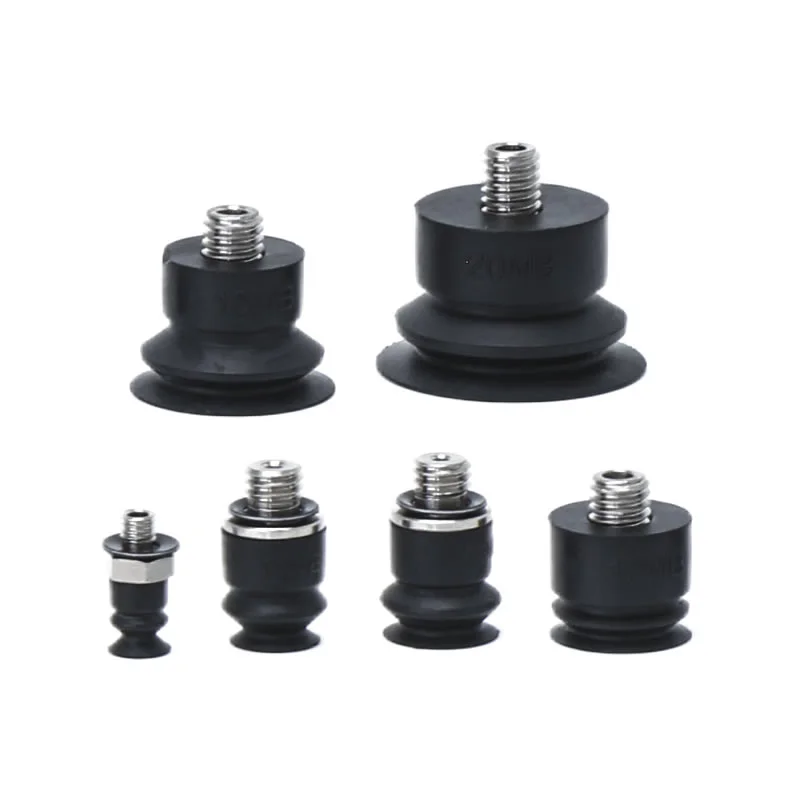

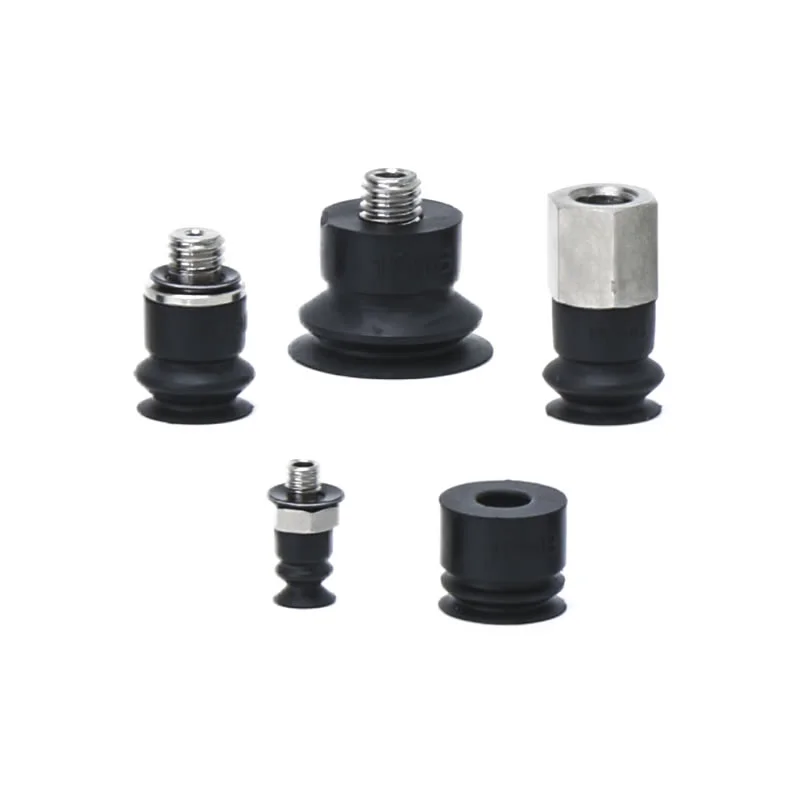

Balg-Vakuumsauger ZP2-MB
Als führender Hersteller in China bietet unser Werk die Faltenbalg-Vakuumsauger ZP2-MB (Durchmesser ø4–20 mm) an, die speziell für geneigte oder kugelförmige Werkstücke entwickelt wurden. Wir bieten Lösungen mit einer einzigartigen gewellten Struktur (Akkordeon-Stil), die eine integrierte Dämpfungsfunktion ohne zusätzlichen Platzbedarf ermöglicht. Wir halten einen Vorrat an NBR-, Silikon- und antistatischen Materialien bereit und bieten M3/M5-Gewindeschnittstellenoptionen an.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Balg-Vakuumsauger ZP2-MB
Balg-Vakuumsauger-Einheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Faltenbalg-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Zhejiang Comma Electric Co., Ltd. produziert professionell hochwertige Faltenbalg-Vakuumsaugnäpfe ZP2-MB. Unsere Fabrik bietet Ihnen außerdem maßgeschneiderte Dienstleistungen und kostenlose Muster. Es handelt sich um eine flexible Miniatur-Saugkomponente in pneumatischen Automatisierungssystemen, die speziell für unregelmäßige, kugelförmige oder geneigte Oberflächen entwickelt wurde.
Kerntechnologien
Hohe Kompatibilität mit unregelmäßigen Oberflächen:Mit einer Faltenbalgstruktur im Akkordeon-Stil passen sich die Faltenbalg-Vakuumsauger ZP2-MB automatisch an sphärische, geneigte oder unregelmäßig geformte Werkstückoberflächen an und schmiegen sich eng an diese an, um einen sicheren und stabilen Greifprozess zu gewährleisten.
Integriertes Dämpfungsdesign:Die Faltenstruktur sorgt für eine inhärente physikalische Elastizität und absorbiert effektiv Kontaktstöße, ohne dass zusätzliche federbelastete Pufferhalterungen erforderlich sind – wodurch der Installationsraum erheblich gespart wird.
Präzisionsminiaturisierungsanwendungen:Speziell für kleine Präzisionskomponenten entwickelt; dient als Kernlösung für die Handhabung von Mikroteilen in der Elektronikfertigung, Präzisionsmontage und kompakten Automatisierungssystemen.
Branchenübergreifende Anwendbarkeit:Wird häufig zum Greifen kleiner kugelförmiger elektronischer Komponenten, unregelmäßiger Metallteile und geneigter Kunststoffbeschläge verwendet. lässt sich nahtlos in kleine Robotersysteme und Präzisionsverpackungsgeräte integrieren.
Kompakte Raumanpassung:Es ist kein zusätzlicher Puffer-(Feder-)Einbauraum erforderlich. Die integrierte Struktur ist für platzbeschränkte Automatisierungsgeräte oder Roboterarmspitzen konzipiert und ermöglicht eine nahtlose Integration in verschiedene kompakte Produktionslinien.
Wichtige Spezifikationen:Durchmesseroptionen: Die sandgestrahlte Serie der Faltenbalg-Vakuumsaugnäpfe ZP2-MB ist in mehreren Standarddurchmessern erhältlich, einschließlich φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm und φ20 mm.
Materialauswahl:Zur Erfüllung vielfältiger Betriebsanforderungen steht eine breite Palette an Materialien zur Verfügung, darunter Nitrilkautschuk (NBR, mit „N“ in der Modellbezeichnung), Silikonkautschuk (gekennzeichnet mit „S“), Polyurethankautschuk sowie Spezialmaterialien wie leitfähiger Nitrilkautschuk und leitfähiger Silikonkautschuk (gekennzeichnet mit „GS“). Diese Materialien sind auf antistatische Eigenschaften und Beständigkeit gegenüber bestimmten chemischen Umgebungen ausgelegt.
Anschlussmöglichkeiten:Es stehen mehrere Gewindeanschlüsse zur Verfügung, darunter A3 für M3×0,5-Außengewinde (kompatibel mit φ4-mm-Saugnäpfen) und A5/H5 für M5×0,8-Außengewinde (kompatibel mit φ6mm, φ8mm und größeren Saugnäpfen). Einige Modelle unterstützen auch B5-Innengewindeverbindungen und ermöglichen so eine nahtlose Integration mit Vakuumleitungen und Roboterarmzubehör.

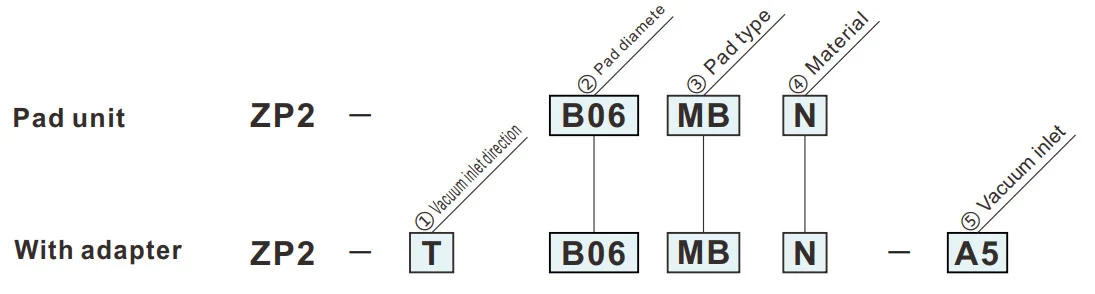

So bestellen Sie
- Zur Verwendung dort, wo kein Platz für den Puffer (Federtyp) vorhanden ist.
- Werkstücke mit geneigter Adsorptionsfläche.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ③Pad-Typ | |
| MB | Balg |
|
⑤ Vakuumeinlass
② Pad-Durchmesser (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (männlich) | ● | — | — | — | — | — |
| H5 | M5x0,8 (männlich) | — | ● | ● | ● | ● | ● |

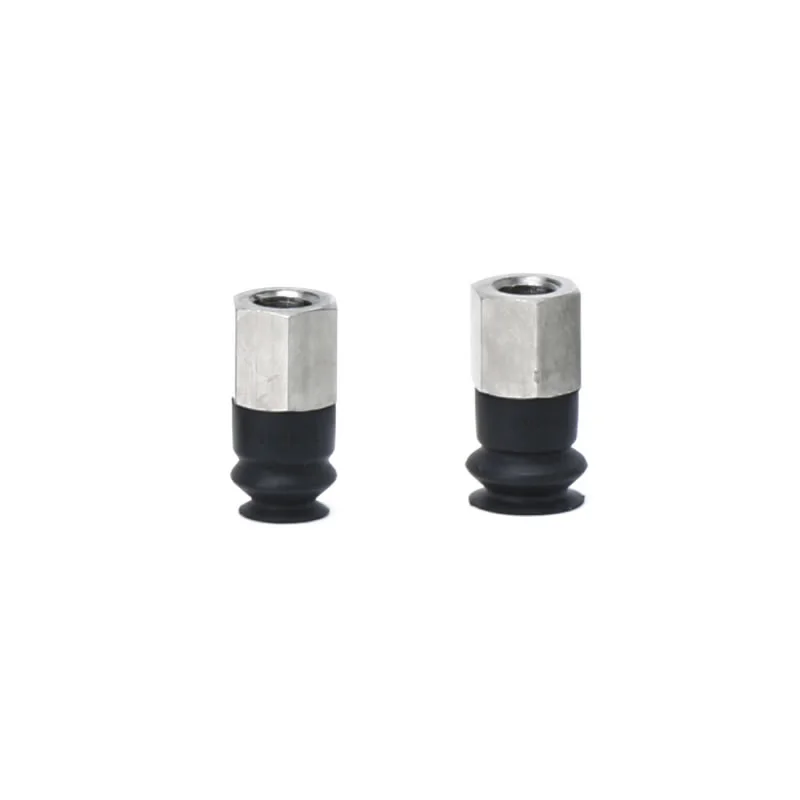

| B5 | M5x0,8 (weiblich) | — | ● | ● | — | — | — |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
MB
Balg
B04
| Modell | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referenzmodell: ZP2-B04MBS
Adapter-Montageabmessungen
MB
Balg
B06,B08
| Modell | øA | øB | øC | øD | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Referenzmodell: ZP2-B06MBN
Adapter-Montageabmessungen
MB
Balg
B10, B15, B20
| Modell | øA | øB | øC | øD | øE | von | G | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referenzmodell: ZP2-B10MBN
Adapter-Montageabmessungen
Anwendbares Pad: B10MB B15MB
Anwendbares Pad: B20MB
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
