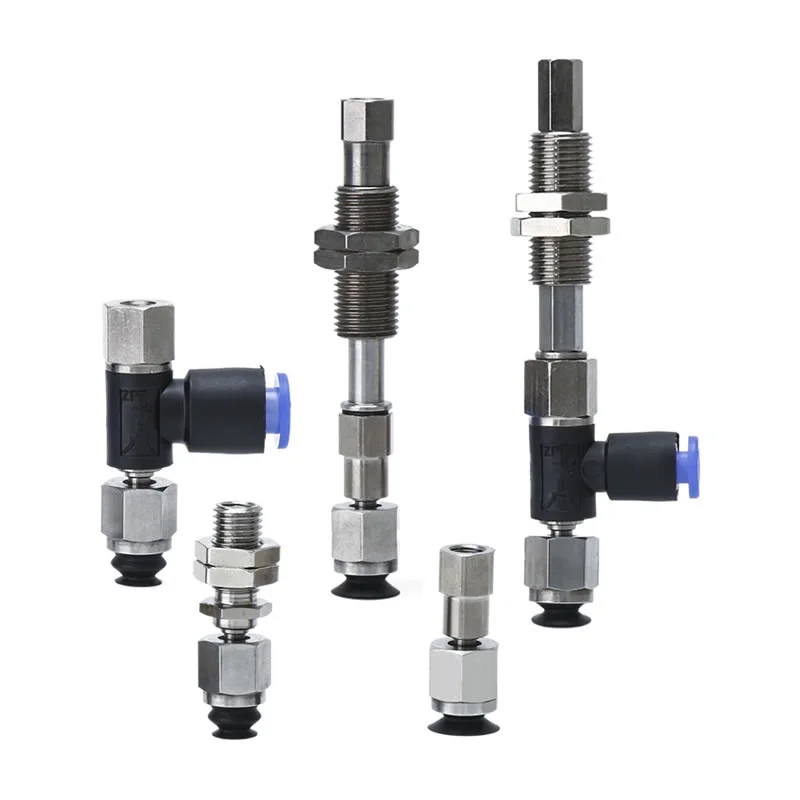

Kugelgelenk-Vakuumsauger ZP2-J

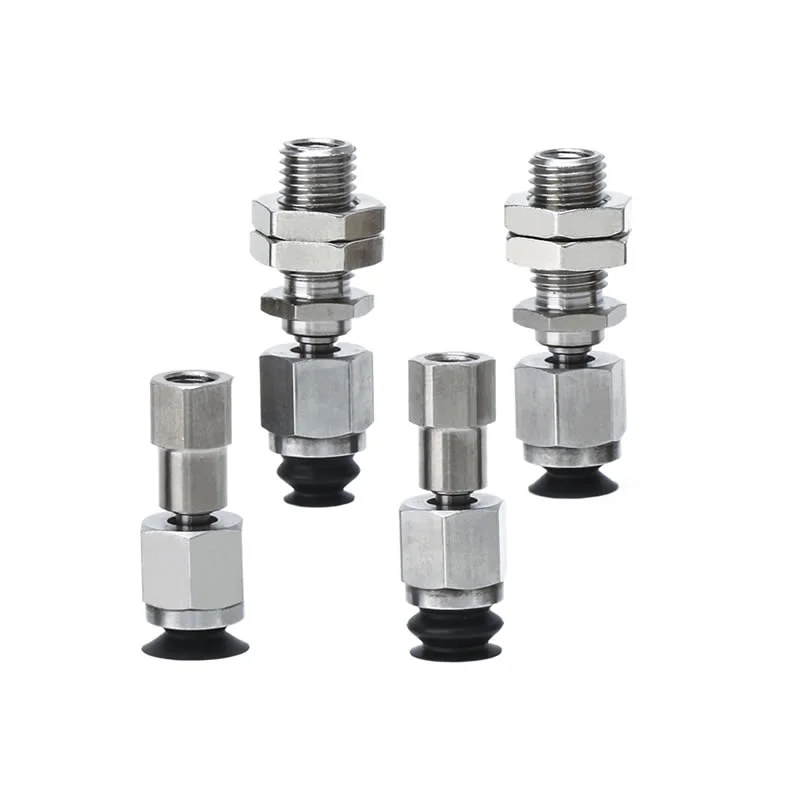

Kugelgelenktyp der ZP2-TF-Serie mit Adapter-Vakuumsaugern

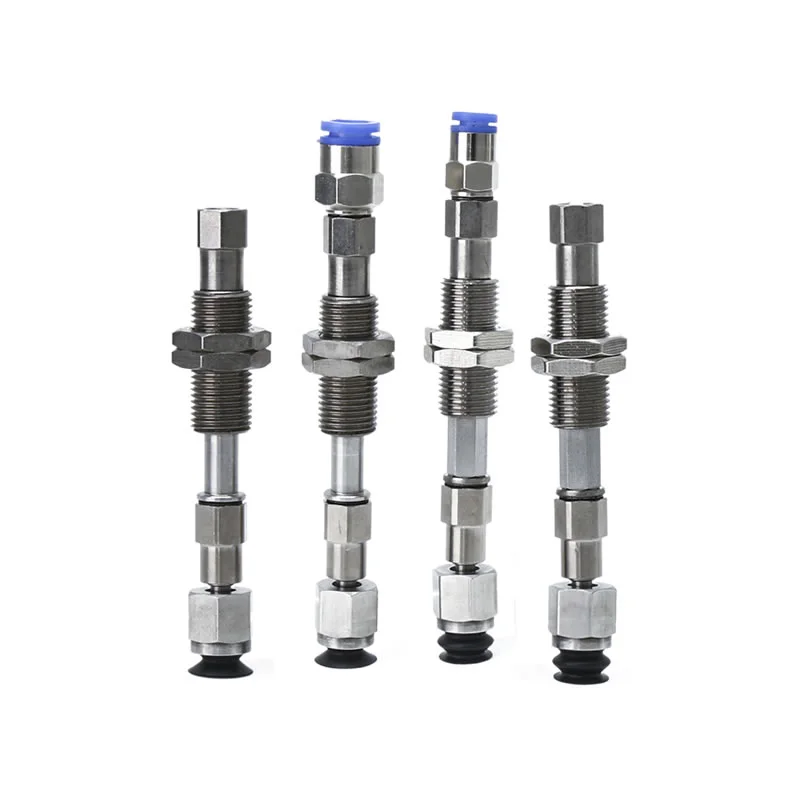

Kugelgelenktyp der ZP2-TF-Serie mit Puffer-Vakuumsaugern

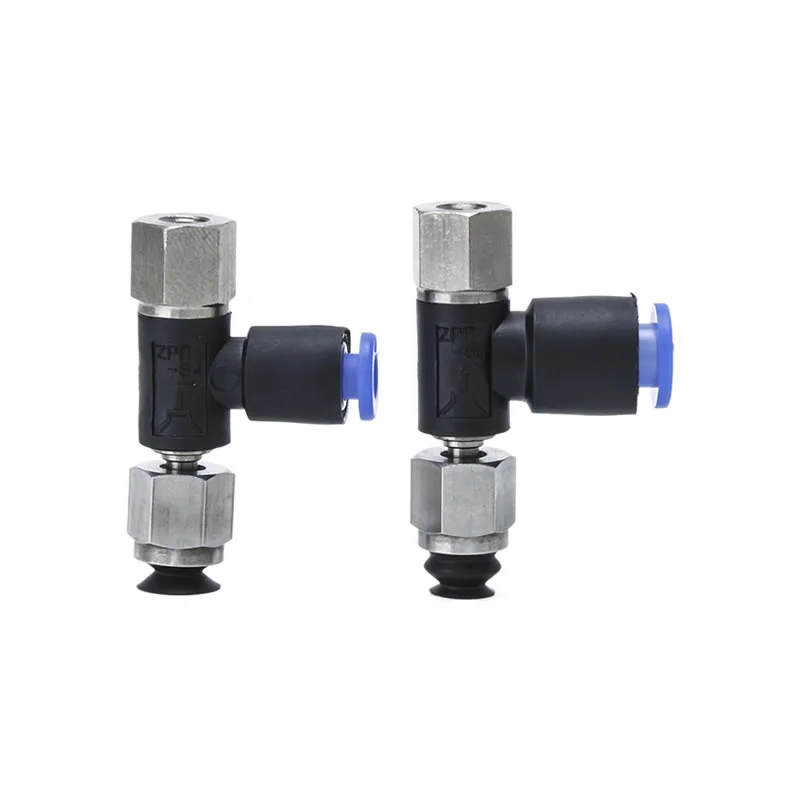

Kugelgelenktyp der ZP2-RF-Serie mit Adapter-Vakuumsaugern

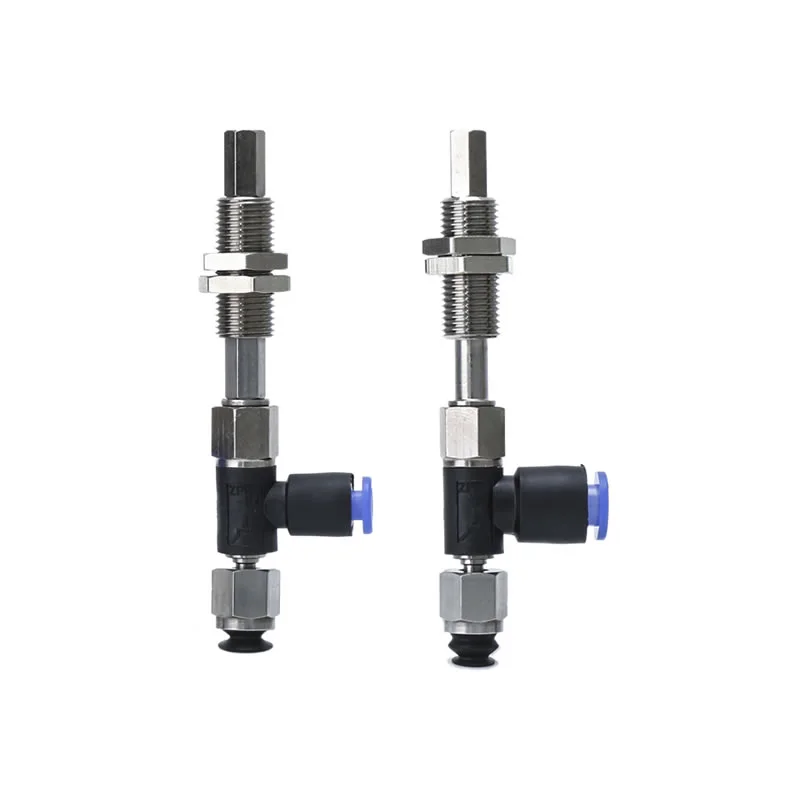

Kugelgelenktyp der ZP2-RF-Serie mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Commaelec ist ein führender Hersteller. Die Kugelgelenk-Vakuumsaugnäpfe ZP2-J sind für die Handhabung von Werkstücken mit unebenen Oberflächen oder Winkelabweichungen konzipiert. Mit einer flexiblen Schwenkstruktur sorgen sie für eine stabile Adsorption in komplexen Industrieumgebungen, insbesondere in automatisierten und robotischen Anwendungen.
Kernvorteile
Kostengünstige und zuverlässige Lieferung
China-Hersteller mit strenger Kostenkontrolle und stabiler Qualität
Ein ausgereifter Produktionsprozess gewährleistet eine gleichbleibende Leistung
Große Fabrikkapazitäten garantieren schnelle Lieferung und Massenversorgung
Flexibles Kugelgelenk-Design
Der omnidirektionale Drehgelenk ermöglicht eine automatische Winkeleinstellung
Gleicht Fehlausrichtungen beim Greifen effektiv aus
Sorgt für eine dichte Abdichtung auch auf geneigten oder unregelmäßigen Flächen
Verbesserte Stabilität unter komplexen Bedingungen
Reduziert das Risiko einer Ablösung durch schlechten Oberflächenkontakt
Sorgt für eine stabile Saugwirkung während der Bewegung und Positionierung
Der Kugelgelenk-Vakuumsauger ZP2-J eignet sich für dynamische Automatisierungsumgebungen
Optionale Puffer- und Antirotationsstruktur
Der Puffermechanismus hilft, Stöße beim Kontakt mit dem Werkstück zu absorbieren
Gleicht Höhen- und Winkelunterschiede aus
Das optionale J/K-Anti-Rotations-Design sorgt für ein Gleichgewicht zwischen Flexibilität und Positionierungsstabilität
Mehrere Pad-Typen und -Größen
Erhältlich in Flach- und Balgausführung für unterschiedliche Oberflächenbedingungen
Standardgrößen: 6 mm, 8 mm, 10 mm
Einfache Anpassung an verschiedene Werkstückformen und Handhabungsanforderungen
Typische Anwendungen
Industrielle Automatisierung
Roboterarme und Pick-and-Place-Systeme
Montagelinien, die einen Winkelausgleich erfordern
Komplexes Werkstückhandling
Geneigte, gekrümmte oder unebene Oberflächen
Anwendungen, bei denen eine präzise Ausrichtung schwierig ist
Warum sollten Sie sich für die Kugelgelenk-Vakuumsaugnäpfe ZP2-J entscheiden?
Starke Anpassungsfähigkeit an komplexe Arbeitsbedingungen
Stabile und zuverlässige Saugleistung
Kostengünstige Lösung mit konsistenter Versorgung
Unterstützt durch ausgereifte Fertigungs- und Materialtechnologie

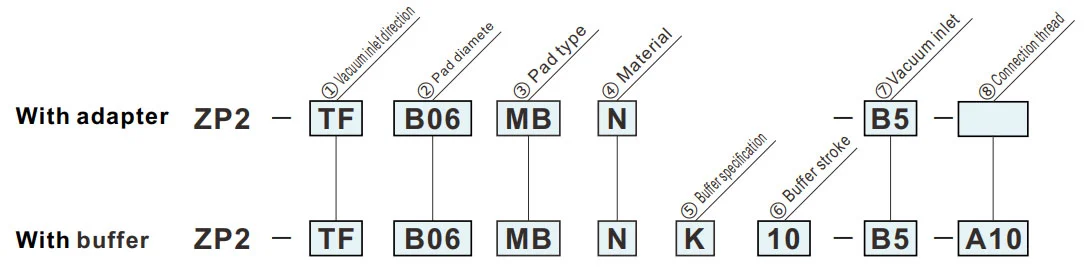

So bestellen Sie
| ①Vakuumeinlassrichtung | ⑦Vakuumeinlass | ⑧Verbindungsgewinde | ||
| TF | Vertikal |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Seitlich |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Pad-Typ
② Pad-Durchmesser (mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Flacher Typ | — | ● | ● |
| MB | Balg | ● | ● | — |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑦Vakuumeinlass | |
| B5 | M5x0,8 (Innengewinde) |
| 04 | ø4Steckverbindung |
| 06 | ø6Steckverbindung |
| ⑧Verbindungsgewinde | |
| A8 | M8x1 (männlich) |
| B5 | M5x0,8 (Innengewinde) |
| A10 | M10x1 (männlich) |
| ⑤Pufferspezifikation | |
| J | Rotierend |
| K | Nicht rotierend |
| ⑥Pufferhub | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |

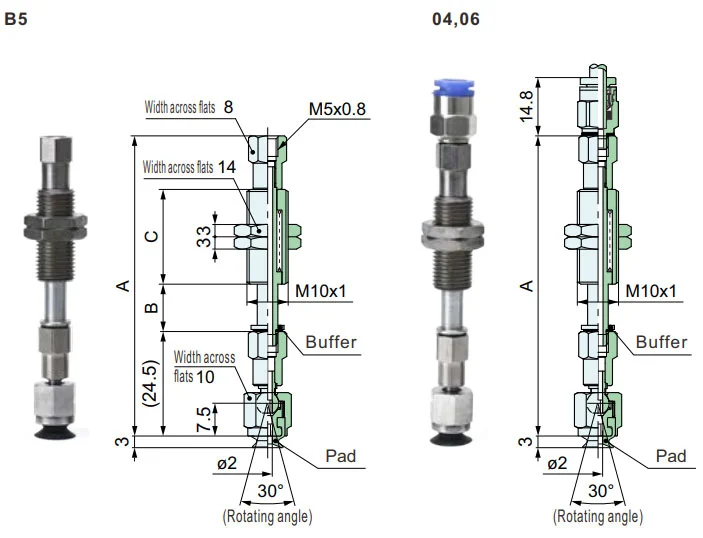

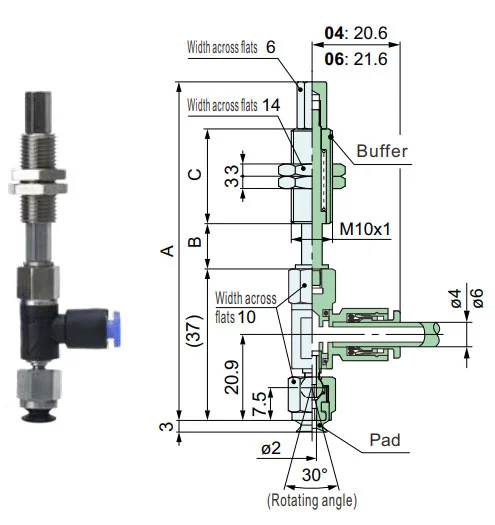

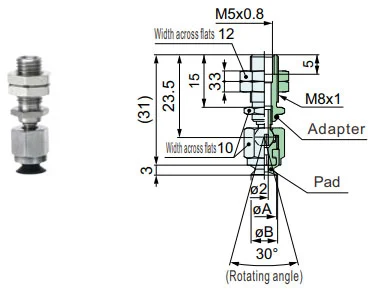

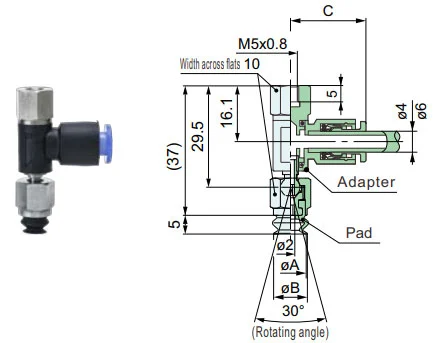

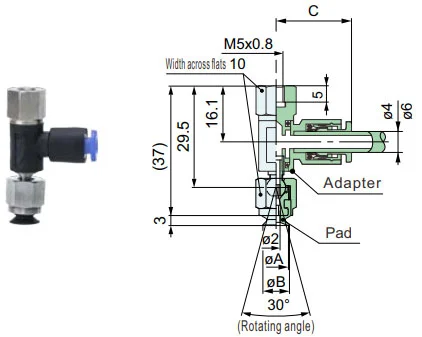

Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
ZP2-TF
Vertikal
MU
| Modell | øA | øB | Adapter | ||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||

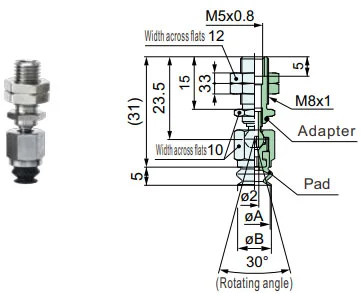

Referenzmodell: ZP2-TFB08MUS-B5-A8
ZP2-TF
Vertikal
MB
| Modell | øA | øB | Adapter | ||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Referenzmodell: ZP2-TFB08MBN-B5-A8
ZP2-TF
Vertikal
MU
| Modell | øA | øB | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Referenzmodell: ZP2-TFB10MUS-B5
ZP2-TF
Vertikal
MB
| Modell | øA | øB | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Referenzmodell: ZP2-TFB06MBN-B5
ZP2-TF
Seitlich
MU
| Modell | øA | øB | C | Adapter | ||||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||

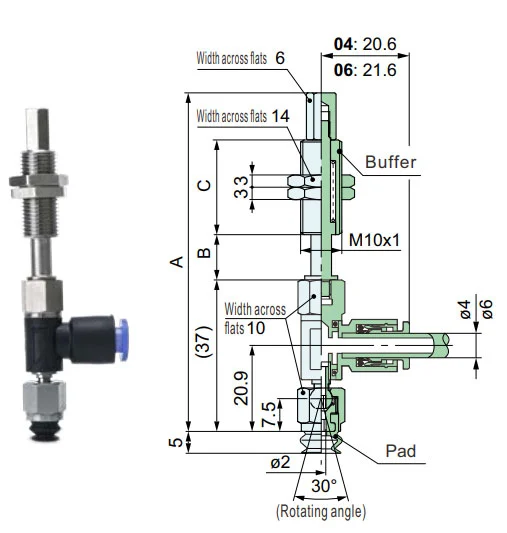

Modell für Referenz: ZP2-RFB08MUN-04-B5 Adapter für Referenz: ZP2-RF1-04-B5
ZP2-TF
Seitlich
MB
| Modell | øA | øB | C | Adapter | ||||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Modell für Referenz: ZP2-RFB08MBN-04-B5 Adapter für Referenz: ZP2-RF1-04-B5
ZP2-TF
Vertikal
MU
| Modell | A | B | C | Puffer | ||||||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||

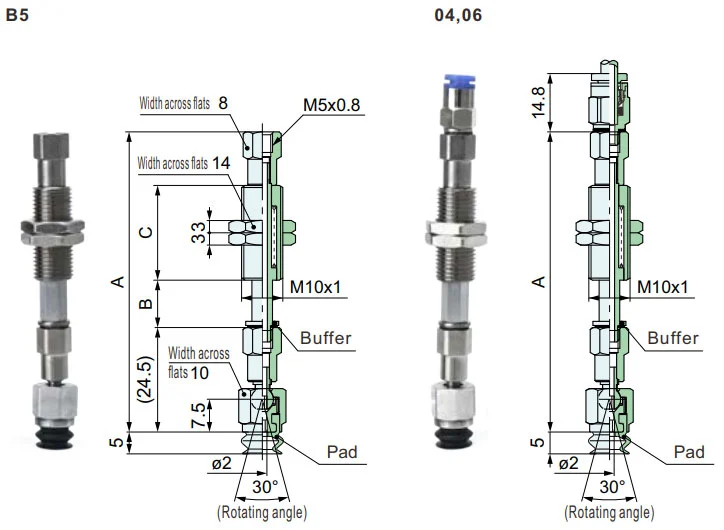

Modell für Referenz: ZP2-TFB08MUSK10-B5-A10 Puffer für Referenz: ZP2-TF1-K10-B5-A10
ZP2-TF
Vertikal
MB
| Modell | A | B | C | Puffer | ||||||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Modell für Referenz: ZP2-TFB08MBSK10-B5-A10 Puffer für Referenz: ZP2-TF1-K10-B5-A10
ZP2-RF
Seitlich
MU
| Modell | A | B | C | Puffer | ||||||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modell für Referenz: ZP2-RFB08MUSK10-06-A10 Puffer für Referenz: ZP2-RF1-K10-06-A10
ZP2-RF
Seitlich
MB
| Modell | A | B | C | Puffer | ||||||||||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑦ Vakuum Einlass |
⑧ Verbindung Faden |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Modell für Referenz: ZP2-RFB08MBSK10-06-A10 Puffer für Referenz: ZP2-RF1-K10-06-A10
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
Hot-Tags: Kugelgelenk-Vakuumsauger ZP2-J, China, Hersteller, Lieferant, Fabrik
Anfrage absenden
Kontaktinformation
-
Adresse
Dorf Xiaruan, Stadt Baishi, Stadt Yueqing, Provinz Zhejiang, China
-
Tel
-
Email
Für Anfragen zu Vakuumsaugern, Vakuumerzeugern, Zubehör für pneumatische Komponenten oder zur Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
