Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).

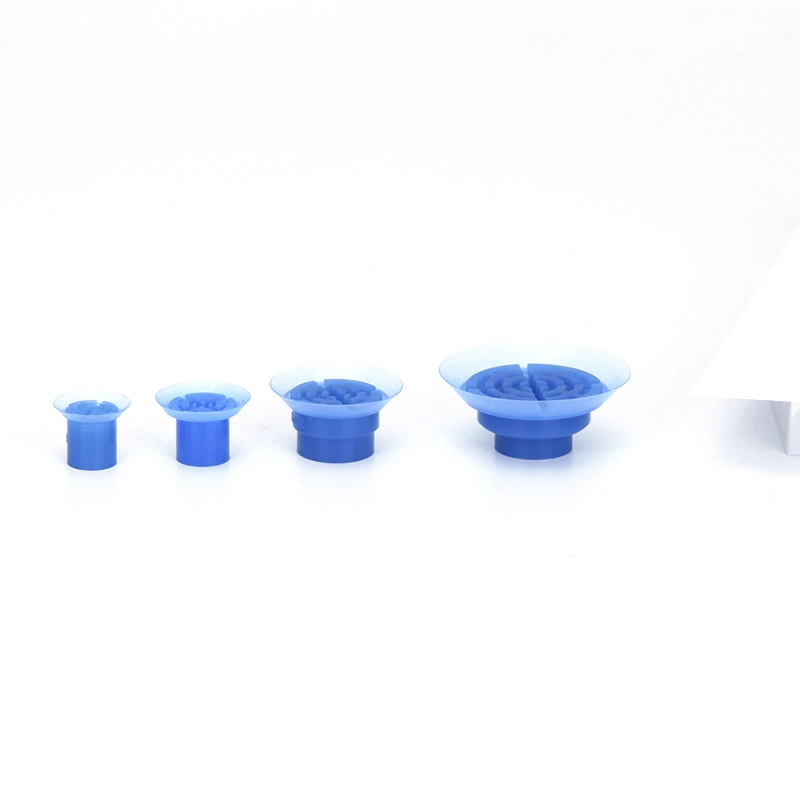

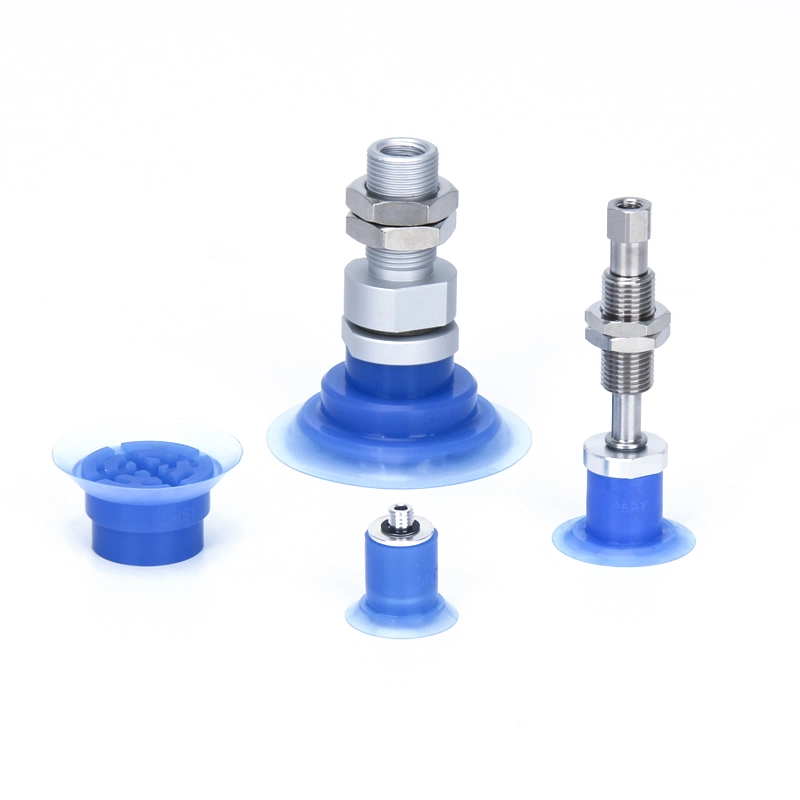

Für Filmadsorptions-Vakuumsaugnäpfe ZP3P-PT
Für die Filmadsorption sind die Vakuumsaugnäpfe ZP3P-PT für die Handhabung flexibler Filme und dünner Materialien in automatisierten Systemen konzipiert. Ideal für Lebensmittel- und Medizinverpackungen sorgen sie für faltenfreies und auslaufsicheres Greifen von Beuteln und Folien. Mit FDA-Silikon, flexiblen Dichtungsrändern und starker Haftung unterstützen sie die präzise Handhabung in Verpackungslinien, in der Logistik und in hygienekritischen Branchen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Für Filmadsorptions-Vakuumsaugnäpfe ZP3P-PT
Vakuumsaugeinheit der ZP3P-Serie

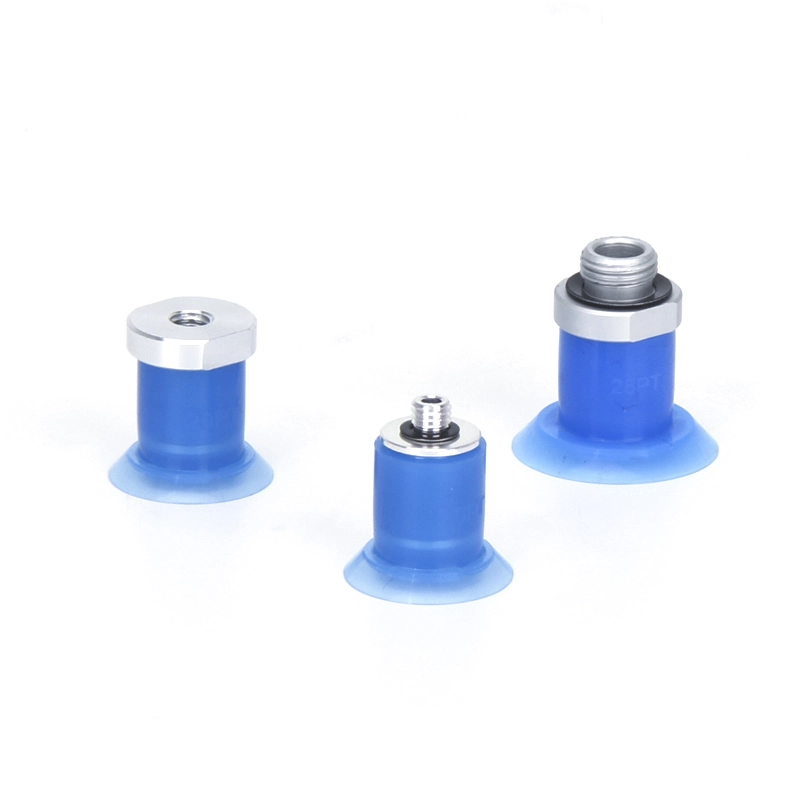

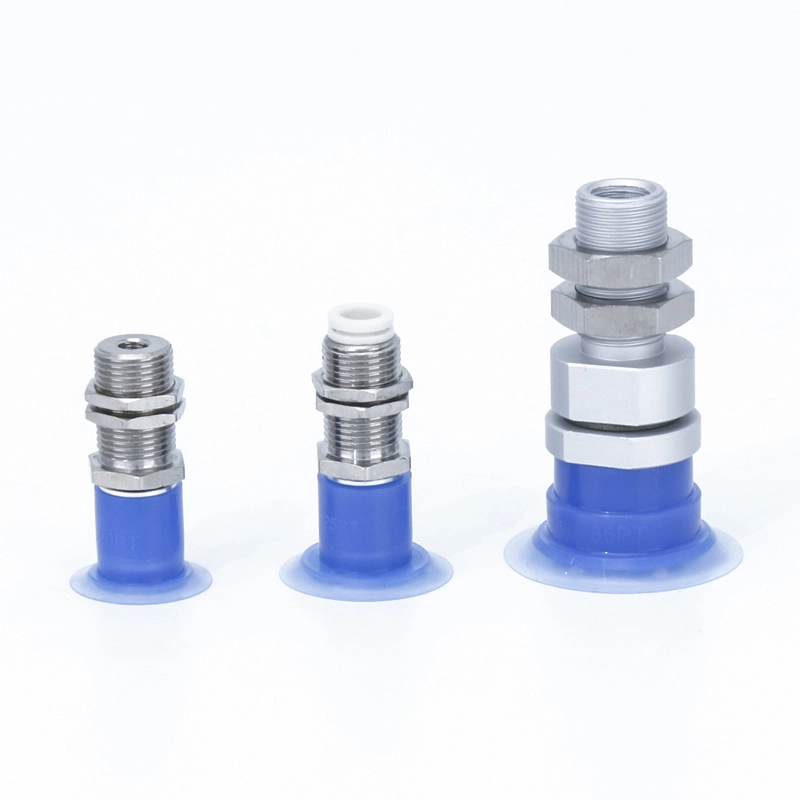

ZP3P-T-Serie mit Adapter-Vakuumsaugern

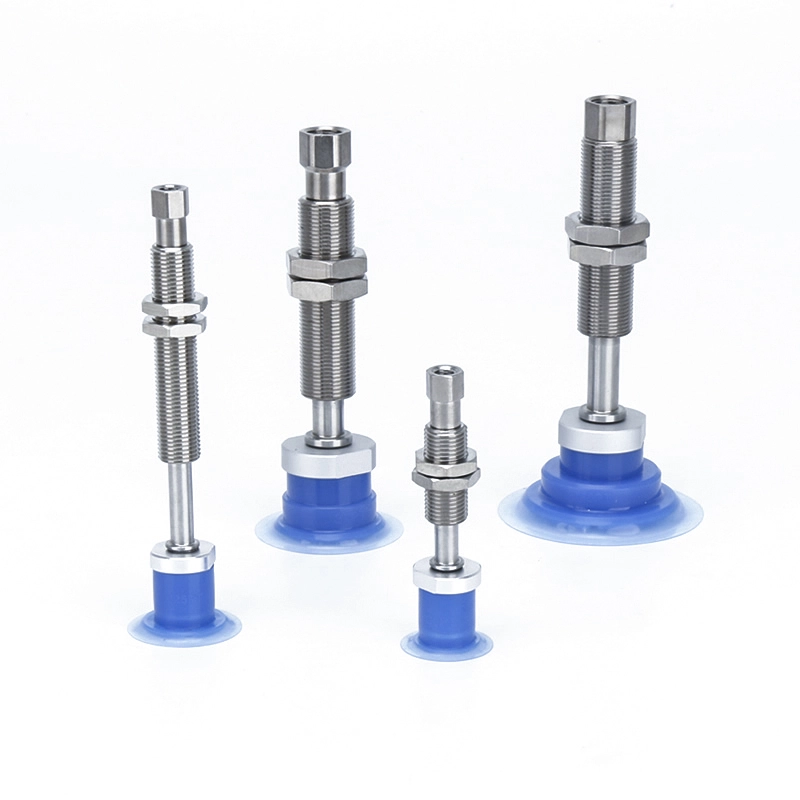

ZP3P-T-Serie mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Anwendungen der Vakuumsaugnäpfe ZP3P-PT für die Filmadsorption
Lebensmittel- und medizinische Verpackung
Entwickelt für die Handhabung von Flüssigkeits- und Pulververpackungen
Geeignet für Getränkebeutel, Saucenbeutel, Milchpulverbeutel und Mehlbeutel
Eine spezielle Dichtungsschürze sorgt für eine dichte Haftung ohne Falten oder Auslaufen
Medizinische Verpackungslösungen
Verwendet Silikonmaterialien in FDA-Qualität für hohe Hygieneanforderungen
Ideal für Infusionsbeutel und pharmazeutische, kunststoffversiegelte Verpackungen
Unterstützt automatisierte Sortier- und Verpackungsprozesse
Dünnschicht- und flexible Materialverarbeitung
Geeignet für Frischhaltefolie, Lebensmittelverpackungsfolie und aufblasbare Beutel
Ermöglicht Vorgänge wie Beutelöffnen, Folieneinwickeln und Übertragen
Die flexible Schürzenkante sorgt für eine stabile Abdichtung auf weichen Oberflächen
Hauptmerkmale der Vakuumsaugnäpfe ZP3P-PT für die Filmadsorption
Optimiert für flexible Materialien
Konzipiert für dünne Folien und verformbare Werkstücke
Hält die Saugkraft auch auf leichten, weichen Materialien stabil
Verbesserte Dichtungsleistung
Die spezielle Schürzenstruktur verbessert die Luftdichtheit und Kontaktstabilität
Reduziert Vakuumleckagen bei Hochgeschwindigkeitsautomatisierung
Optionen für hygienische Materialien
Blaues Silikonmaterial unterstützt die Kontaminationserkennung
Geeignet für die Lebensmittel-, Kosmetik- und Pharmaindustrie
Industriekompatibilität
Die Vakuum-Saugnäpfe ZP3P-PT zur Filmadsorption sind kompatibel mit:
Automatisierte Verpackungslinien
Logistik-Sortiersysteme (z. B. Kuriertaschenhandling)
Automatisierung des E-Commerce-Lagers
Verpackungsprozesse für elektronische Komponenten
Sie sind besonders effektiv für hochpräzise Pick-and-Place-Systeme, die dünne, flexible Materialien verarbeiten.
Zusätzliche Vorteile
Geeignet für Ethylenfolien, Kunststofffolien und flexible Verpackungsmaterialien
Unterstützt leichte Industrieautomation mit strengen Hygieneanforderungen
Gewährleistet eine sichere Handhabung, ohne das Werkstück zu beschädigen oder zu verformen

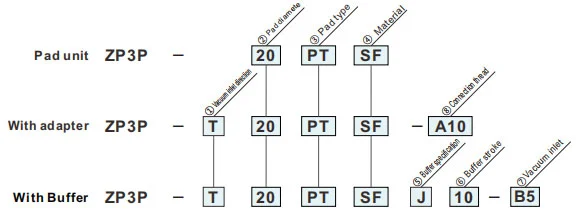

So bestellen Sie
- Gut für Folienverpackungsanwendungen
- Blau gefärbtes Pad
- Reduzierte Leckage
- Reduzierung von Falten, die bei der Adsorption auf dünnen Werkstücken (Folie, Vinyl usw.) entstehen
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Pad-Typ | |
| PT | Typ mit dünnem Filmrock |
| ④Material | |
| SF | Silikonkautschuk |
| ⑤Pufferspezifikation | |
| J | Rotierend |
| K | Nicht rotierend |
| ⑥Pufferhub | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦Vakuumeinlass | ø20,ø25 | ø35,ø50 | ||
| Innengewinde | B5 | M5×0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| One-Touch-Anpassung | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Schlauchtülle | N4 | ø4 Nylonschlauch | ● | 一 |
| U4 | ø4 weicher Schlauch | ● | 一 | |
| N6 | ø6 Nylonschlauch | ● | ● | |
| U6 | Weicher Schlauch ø6 | ● | ● | |
| ⑧Verbindungsgewinde | ø20,ø25 | Ø35,ø50 | ||
| Außengewinde | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Innengewinde | B5 | M5x0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Außengewinde | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14×1 | 一 | ● | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
