Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).

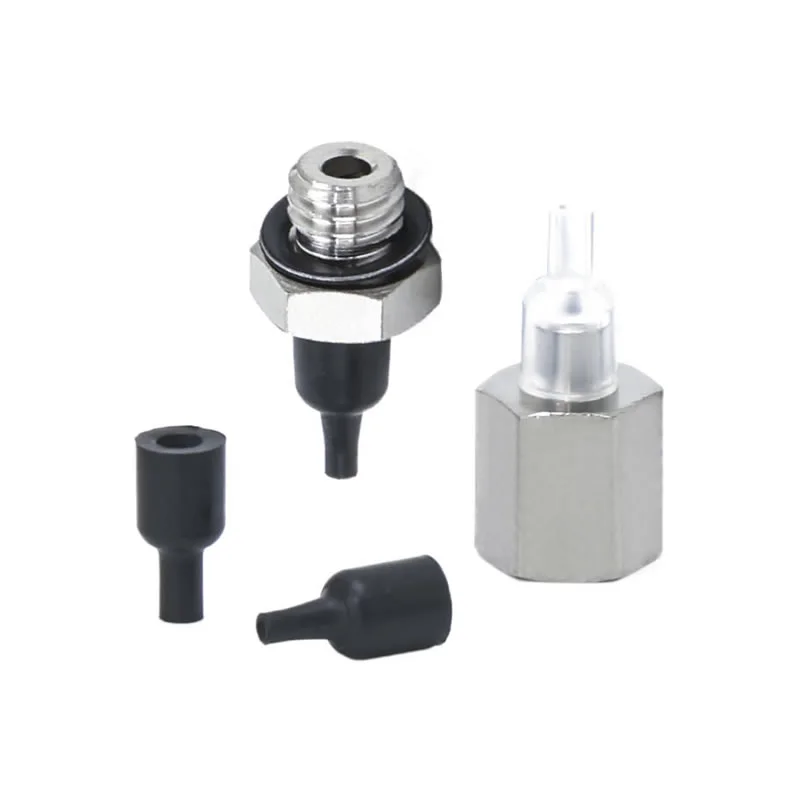

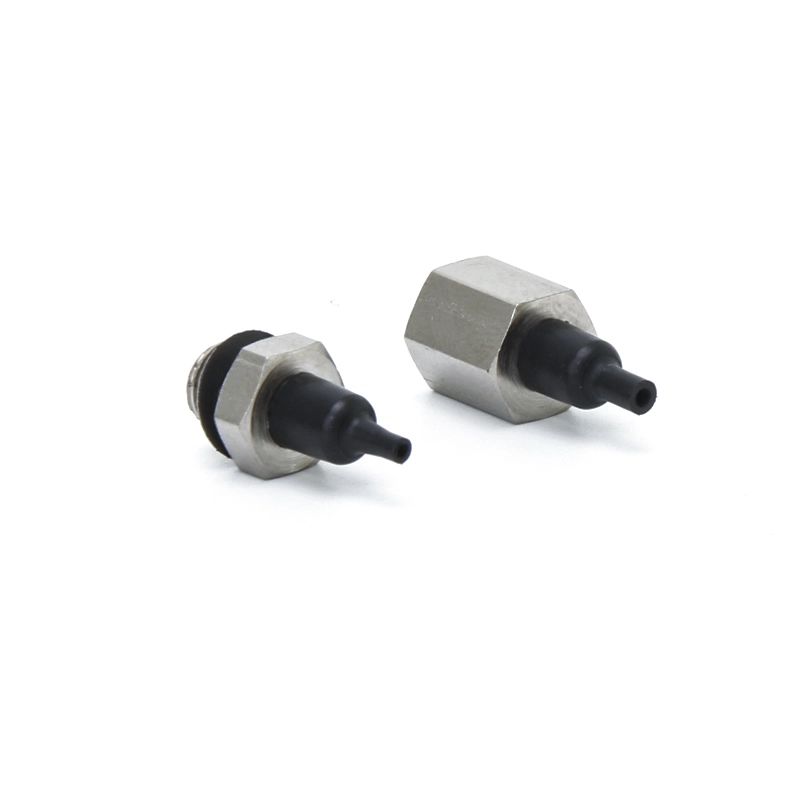

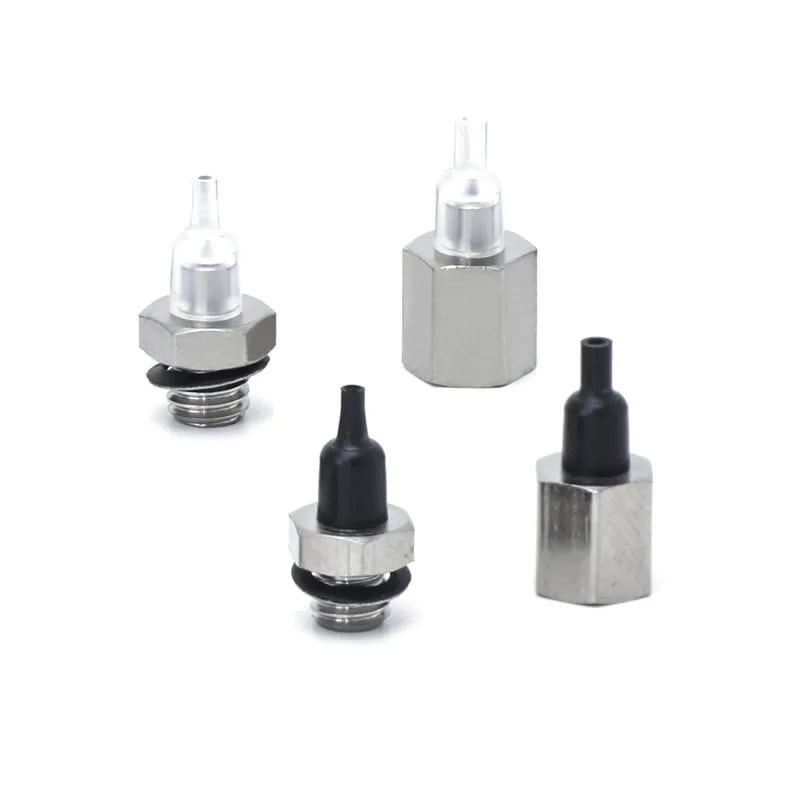

Düsen-Vakuum-Saugnäpfe ZP2
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte Düsen-Vakuumsaugnäpfe ZP2 für Werkstücke im Millimeterbereich an. Mit ultrakompakten Durchmessern von ø0,8 mm bis ø1,1 mm und einer platzsparenden integrierten Düse ist diese direkt vom Lieferanten erhältliche Lösung ideal für Chips und Mikrolinsen. Wir führen antistatische und komplett aus Edelstahl gefertigte Teile für die Elektronik- und Lithiumbatterieindustrie.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Düsen-Vakuum-Saugnäpfe ZP2
Düsen-Vakuumsauger-Einheit der ZP2-Serie
ZP2-T-Serie mit Adapterdüsen-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Als Teil der Kategorie der Ultraminiatur-Saugnäpfe verfügen diese Düsen-Vakuum-Saugnäpfe ZP2 über Standarddurchmesser von ø8 mm und ø1,1 mm und stellen damit eines der kleinsten Modelle der ZP2-Serie dar. Sie sind mit kleinsten Werkstücken im Millimeterbereich kompatibel. Das kompakte Düsendesign integriert eine kurze Düsenschnittstelle direkt in den Padkörper, sodass keine zusätzlichen Adapter erforderlich sind und der Installationsraum erheblich reduziert wird. Das Saugende verfügt über ein schmalkantiges Dichtlippendesign, das einen engen Kontakt mit Mikrowerkstückoberflächen gewährleistet und so eine optimale Vakuumabdichtung gewährleistet.
Zu den typischen Anwendungen gehören:
1. Chipmontage, Mikrowiderstände/Kondensatoren und Handhabung von mikrogelöteten PCB-Komponenten in der Elektronikfertigung.
2. Halbleiterindustrie:Staubfreies Handling von Präzisionsbauteilen wie Halbleiterwafern und Mikrosensoren.
3. Präzisionshardware:Automatische Zuführung ultrakompakter Komponenten wie Mikroschrauben, Metallfederblätter und Miniaturlager.
4. Optische Geräte:Präzises Erfassen und Positionieren von optischen Komponenten wie Miniaturlinsen und Glasfasersteckern.
FAQ
Wofür werden SMC ZP2-Düsenpads verwendet?
Düsen-Vakuum-Saugnäpfe ZP2 werden häufig in Vakuum-Ejektorsystemen für schnelle Pick-and-Place-Vorgänge verwendet.
Integriert mit Düsen, um Vakuum direkt am Becher zu erzeugen
Geeignet für Hochgeschwindigkeitsautomatisierung und Roboterhandhabung
Wird häufig für Kleinteile, Verpackungsmaterialien und leichte Komponenten verwendet
Commaelec bietet Becher mit stabiler Qualität, die mit ähnlichen Systemdesigns kompatibel sind und eine zuverlässige Leistung in der kontinuierlichen Produktion gewährleisten.
Wie wählt man das richtige Saugnapf-Design aus?
Die Auswahl sollte sich an den tatsächlichen Arbeitsbedingungen orientieren:
Werkstückoberfläche: glatt → flach; uneben → Balgtyp
Gewicht und Größe: Schwerere Teile erfordern größere Durchmesser
Umgebung: hohe Temperaturen oder Chemikalien → wählen Sie Silikon oder FKM
Taktgeschwindigkeit: Hochgeschwindigkeitsstrecken profitieren von leichten, reaktionsschnellen Designs
Commaelec unterstützt maßgeschneiderte Lösungen und hilft dabei, Materialien, Größen und Strukturen an spezifische Anwendungen anzupassen.
Was sind die wichtigsten Pad-Typen in der ZP2-Serie?
Flache Ausführung: maximale Kontaktfläche für glatte Oberflächen
Flach mit Rippen: bessere Abdichtung auf leicht rauen Oberflächen
Balgtyp: Passt sich unebenen Oberflächen an und sorgt für Dämpfung

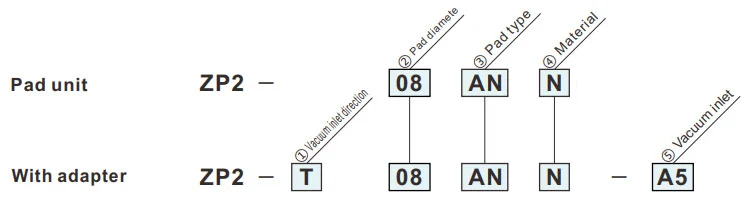

So bestellen Sie
- Zur Adsorption kleiner Bauteile (z. B. IC-Chips)
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 08 | ø0,8 |
| 11 | ø1,1 |
| ③Pad-Typ | |
| EIN | Düse |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Vakuumeinlass | ||
| A4 | Innengewinde | M4 x0,7 M5 x 0,8 |
| A5 | ||
| B4 | Außengewinde | M4 x0,7 |
| B5 | M5 x 0,8 | |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
EIN
Düsenpolster
| Modell | øC | øD | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||
| ZP2 | 08 | EIN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Referenzmodell: ZP2-11ANN
Adapter-Montageabmessungen
ZP2-T
Vertikal
A4, A5
| Modell | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
|||||||
| ZP2 | T | 08 | EIN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referenzmodell: ZP2-T11ANN-A5
ZP2-T
Vertikal
A4, A5
| Modell | A | B | øC | øD | E | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
|||||||
| ZP2 | T | 08 | EIN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x 0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referenzmodell: ZP2-T11ANGN-B5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
