Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).

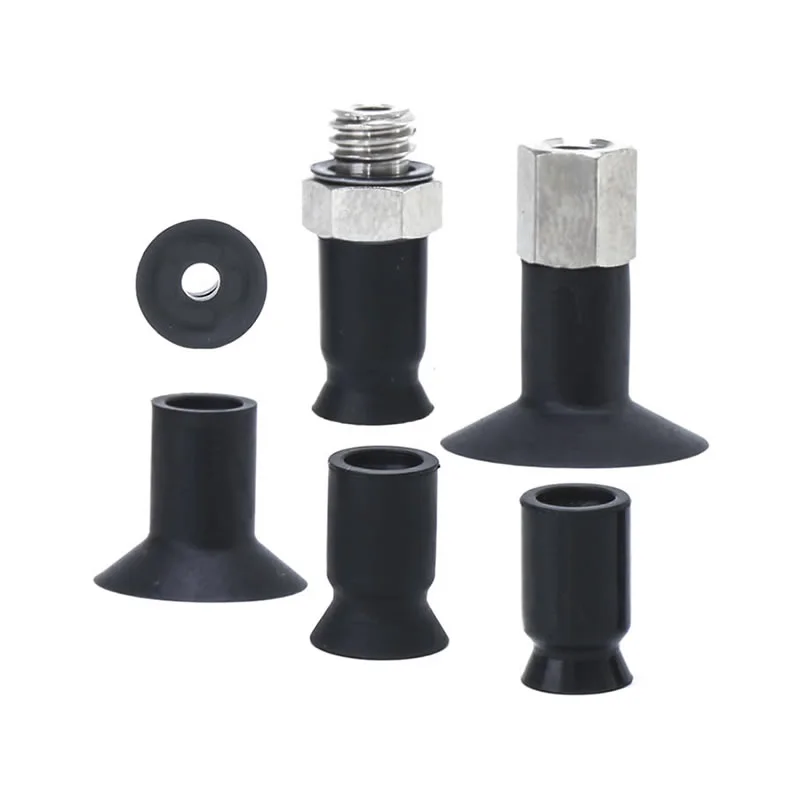

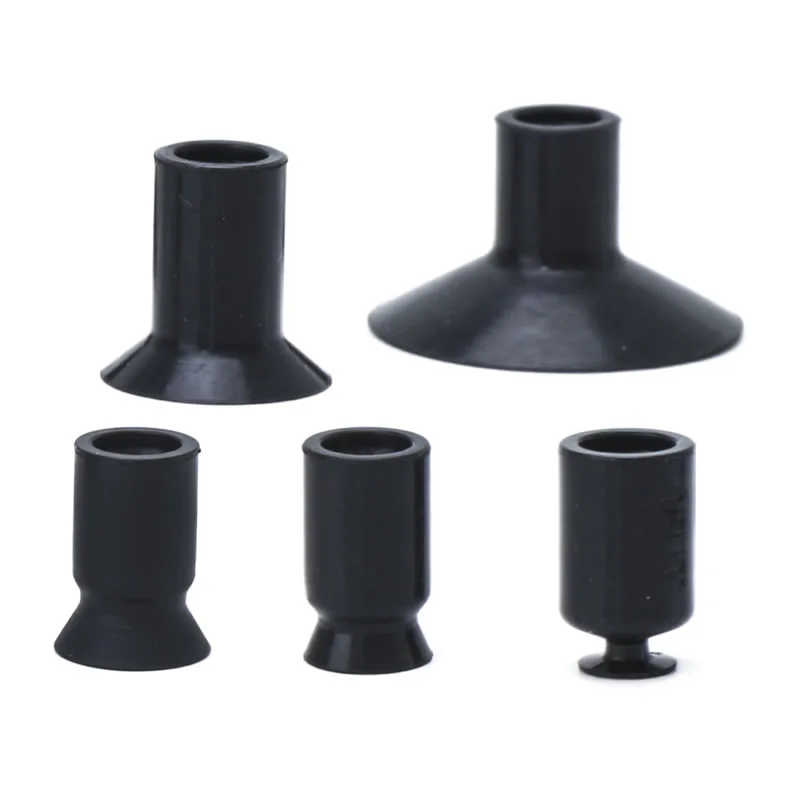

Kompakte Vakuumsauger ZP2
Als professioneller Hersteller in China bietet unser Werk maßgeschneiderte kompakte Vakuumsaugnäpfe ZP2 (ø6-8) mit Rippenverstärkung für hohe Tragfähigkeit und Verformungsbeständigkeit an. Wir bieten die ZP2 dünne UT-Serie (ø5-20) auch mit einer schmalen Schürze für eine faltenfreie Handhabung zerbrechlicher Materialien an. Wir führen Antistatik- und Edelstahloptionen für Elektronik- und Lithiumbatterieleitungen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Kompakte Vakuumsauger ZP2
Kompakte Saugereinheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Kompakt-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte Kompakt-Vakuumsaugnäpfe ZP2-Lösungen an, die speziell für die Präzisionsindustrie entwickelt wurden und die folgenden Kernvorteile bieten:
Hohe Leistung, niedrige Kosten:Durch den Einsatz einer ausgereiften inländischen Lieferkette können wir die Kosten effektiv kontrollieren und gleichzeitig eine außergewöhnliche Saugleistung sicherstellen, wodurch die Beschaffungskosten für unsere Kunden gesenkt werden.
Hochlastdesign der ZP2-Serie:Unsere kompakten Vakuumsauger ZP2 (ø6–8) verfügen über eine einzigartige rippenverstärkte Struktur. Selbst bei extrem kleinen Abmessungen bieten sie eine außergewöhnliche Verformungsbeständigkeit und Laststabilität und sind daher die erste Wahl für die Handhabung dünner Bleche und präziser Kunststoffteile.
ZP2 Dünnprofil-UT-Serie:Diese Serie wurde speziell für flexible Werkstücke (ø5–20) entwickelt und zeichnet sich durch eine ultradünne Schürzenstruktur aus. Dieses flache Design verhindert effektiv, dass zerbrechliche Materialien – wie dünne Folien und Vinylplatten – während des Saugvorgangs Falten bilden oder sich verformen.
Stabile Versorgung:Unterstützt durch ausgereifte Herstellungsverfahren verwenden wir hochwertige Materialien (wie Silikon) in Verbindung mit fortschrittlicher Vakuum-Haltetechnologie, um sichere und stabile Greifvorgänge zu gewährleisten; Darüber hinaus ermöglicht unser umfangreicher Lagerbestand eine schnelle Lieferung, um den Kundenanforderungen gerecht zu werden.
FAQ
Welche verschiedenen Arten von ZP2-Pads gibt es?
Die kompakten Vakuumsaugnäpfe ZP2 bieten verschiedene Saugerstrukturen, die den realen Arbeitsbedingungen entsprechen:
Flache Ausführung: für glatte, feste Oberflächen mit stabiler Abdichtung
Flach mit Rippen: Verbessert die Vakuumversiegelung auf leicht rauen Oberflächen
Balgtyp: gleicht Höhenunterschiede aus und sorgt für Dämpfung
Commaelec bietet mehrere Konfigurationen, um eine bessere Passform und Leistung in Automatisierungssystemen zu gewährleisten.
Welche Größenbereiche sind verfügbar?
Zu den Standardgrößen gehören: φ40, φ50, φ63, φ80, φ100, φ125
Kleinere Durchmesser: geeignet für Präzisions- oder Leichtbauteile
Größere Durchmesser: stärkere Saugkraft für schwere oder große Werkstücke
Das Werk von Commaelec verfügt über einen stabilen Lagerbestand und unterstützt maßgeschneiderte Größen für projektbezogene Anforderungen.
Wie unterscheiden sich ZP2-Becher im Vergleich zu ZP3 oder ZP?
ZP2-Serie: Ausgewogenes Design mit höherer Steifigkeit und Anpassungsfähigkeit des Kugelgelenks, geeignet für allgemeine bis schwere Beanspruchung
ZP3-Serie: Typischerweise optimiert für leichtere, schnellere Handhabung und kompaktere Aufbauten
ZP-Serie (Standard): Basisanwendungen mit einfacherem Aufbau
Im Vergleich zu anderen bieten die kompakten Vakuum-Saugnäpfe ZP2 eine bessere Stabilität auf unebenen Oberflächen und gleichzeitig Flexibilität bei der Installation und Materialauswahl.
Sind sie für empfindliche Teile geeignet?
Ja, mit der richtigen Konfiguration:
Verwenden Sie weiche Materialien wie Silikon für einen sanften Kontakt
Wählen Sie Faltenbälge oder gepolsterte Ausführungen, um die Aufprallkraft zu reduzieren
Optionale Pufferhalterungen tragen zum Schutz empfindlicher Oberflächen wie Glas oder beschichteter Teile bei
So bestellen Sie
- 8 Typen von ø6 bis ø20 wurden hinzugefügt.
- C: Für Werkstücke, die sich leicht verformen. Dank der Rippen können Werkstücke leicht entnommen werden.
- UT: Zur Adsorption weicher Werkstücke wie dünne Bleche oder Vinyl. Falten oder Verformungen während der Adsorption werden reduziert.
- Gilt für den Adapter der ZP-Serie.
|
③ Pad-Typ
② Pad-Durchmesser (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Flache Ausführung mit Rippen | — | — | ● | ● | ● | — | — | — | — |
| UT | Dünner flacher Typ | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| Adapter-Montageabmessungen | |
| Wenn ein Adapter vom Kunden hergestellt wird, konstruieren Sie den Adapter mit den rechts gezeigten Abmessungen. |
|
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
HT
Dünn flach mit Rippentyp
| Modell | øA | øB | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Referenzmodell: ZP2-B06CGN
HT
Dünn flach mit Rippentyp
| Modell | øA | øB | øC | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Referenzmodell: ZP2-05UTN
Spezifikationen
| Sicherungsring/Pad-Typ | Pad-Durchmesser/Abmessungen | Anwendung | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ohne Sicherungsring | Flache Ausführung (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Ovaler Typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Für Werkstücke mit begrenzter Adsorptionsfläche | |
| Dünner flacher Typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Faltenbildung oder Verformung während der Adsorption können reduziert werden. | |
| Dünner flacher Typ mit Rippchen (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Dank der Rippen können Werkstücke leicht entnommen werden | |
| Balgtyp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Für den Einsatz dort, wo kein Platz für einen Puffer vorhanden ist oder für Werkstücke mit geneigten Flächen | |
| Mit Sicherungsring | Flache Ausführung (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Flache Ausführung mit Rippchen (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke, die sich leicht verformen. Dank der Rippen können Werkstücke leicht entnommen werden | |
| Balgtyp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für den Einsatz dort, wo kein Platz für einen Puffer vorhanden ist oder für Werkstücke mit geneigten Flächen | |
| Tiefer Typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Für Werkstücke mit gekrümmten Oberflächen oder für kugelförmige Werkstücke | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
