Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
2,5-stufiger Balg-Vakuumsauger ZP3P-JT
Die 2,5-stufigen Vakuumsauger ZP3P-JT für Faltenbälge sind auf die hochpräzise Handhabung dünner, flexibler und leicht verformbarer Materialien spezialisiert. Sie werden häufig in automatisierten Verpackungslinien für Lebensmittel, Medizin- und Konsumgüter eingesetzt und ermöglichen ein stabiles Greifen von Folienbeuteln, Kunststofffolien und Weichverpackungen. Mit einer flexiblen Dichtlippe und hygienischen Silikonmaterialien sorgen sie für eine gleichmäßige Haftung, reduzieren Verformungen und unterstützen einen sauberen, effizienten Betrieb in Hochgeschwindigkeits-Automatisierungsumgebungen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

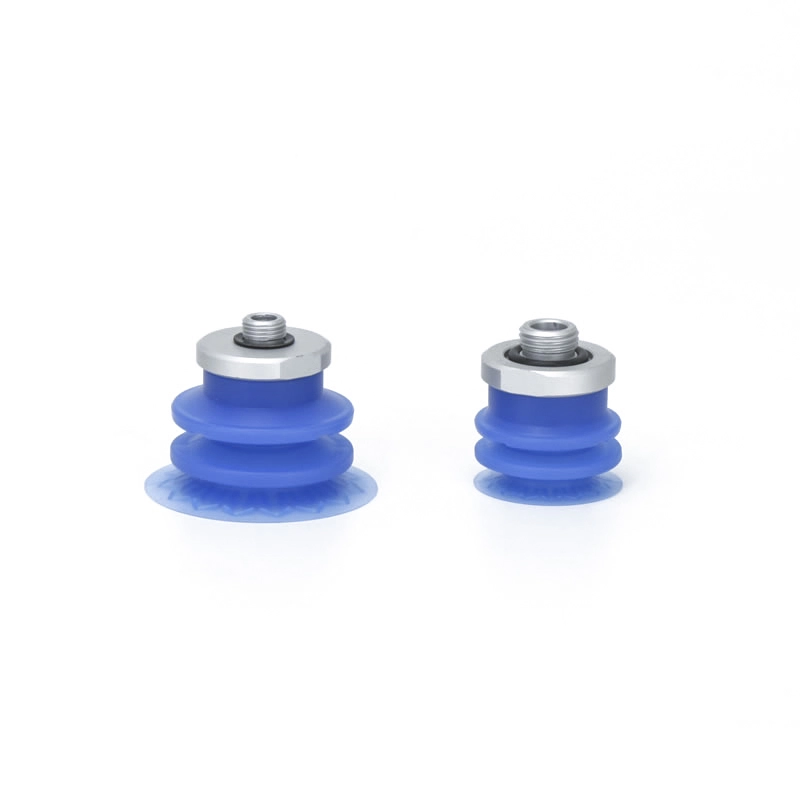

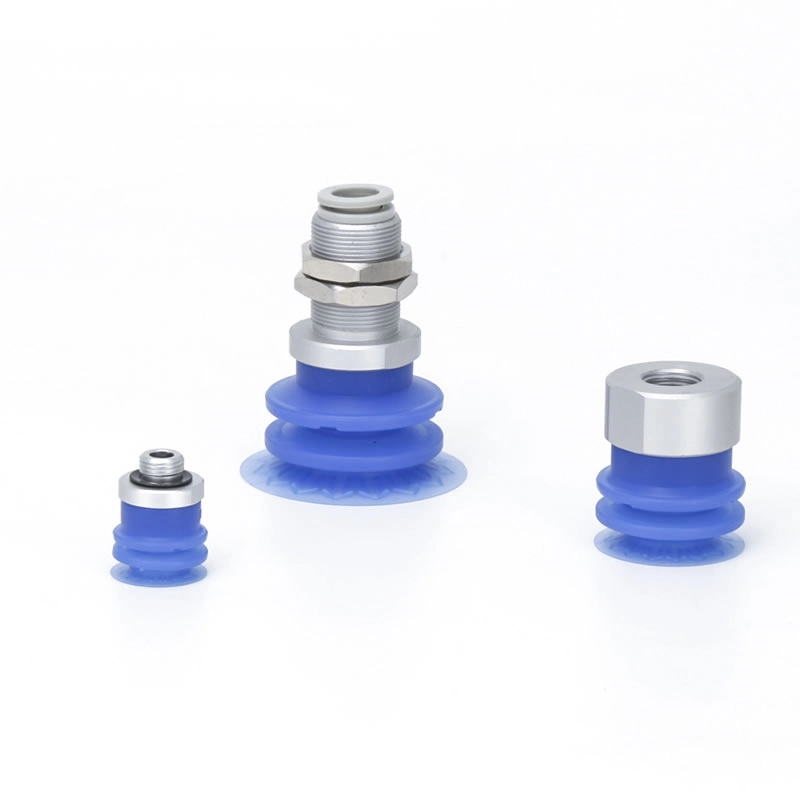

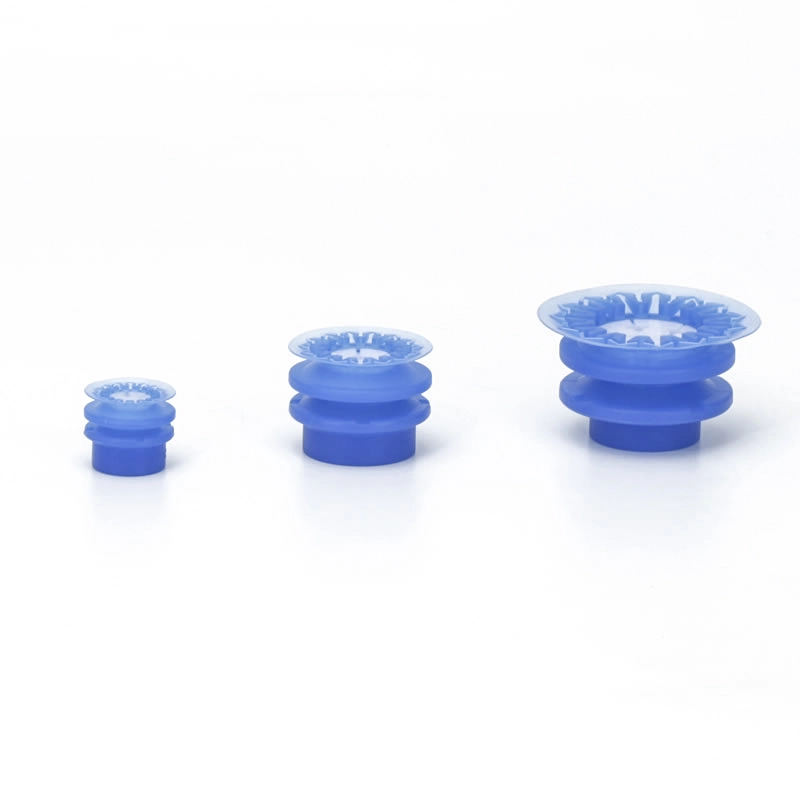

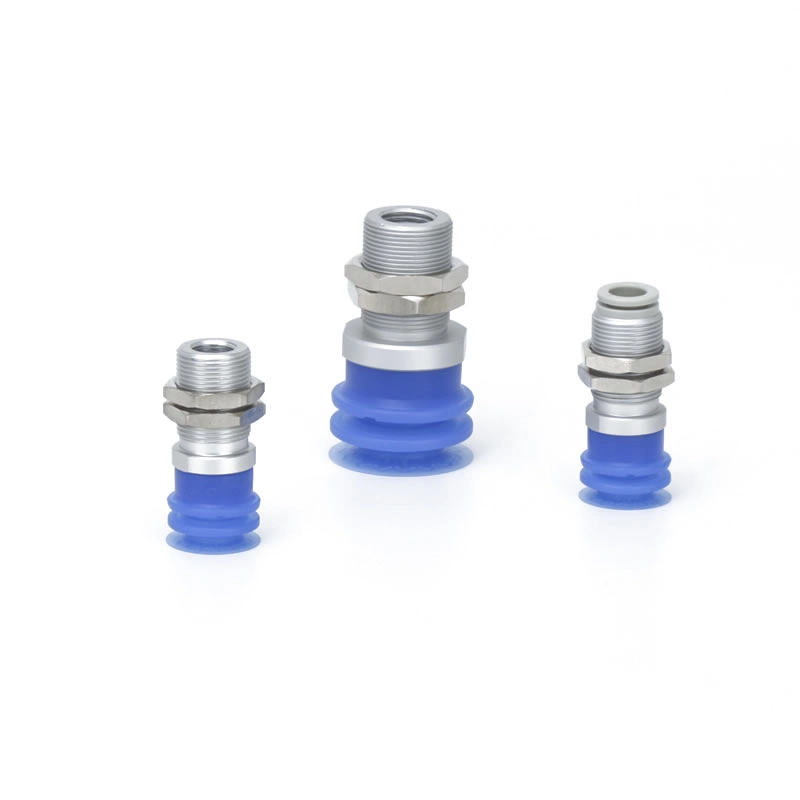

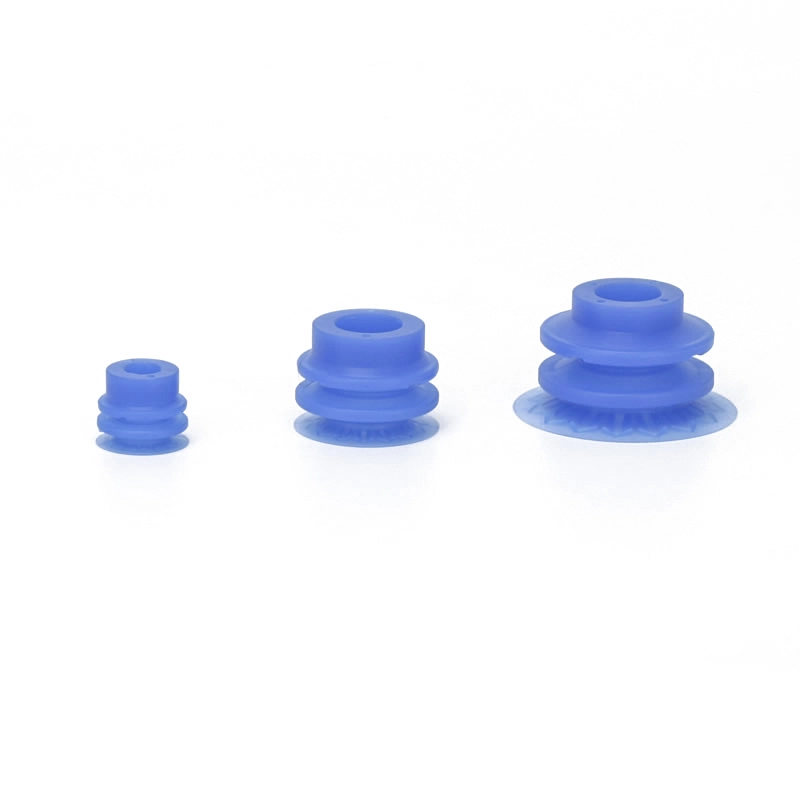

2,5-stufiger Balg-Vakuumsauger ZP3P-JT
2,5-stufige Faltenbalg-Vakuumsaugeinheit der ZP3P-Serie
ZP3P-T-Serie mit Adapterbalg, 2,5-stufige Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Hauptvorteile der 2,5-stufigen Balg-Vakuumsauger ZP3P-JT
Optimale Anpassung & Flexibilität:Die balgartige Struktur und die flexible Schürze passen sich unebenen oder gekrümmten Folienoberflächen an und sorgen für sicheren Halt.
Hervorragende Dämpfungswirkung:Das Akkordeon-Design absorbiert Vibrationen bei Hochgeschwindigkeitsvorgängen und reduziert so die Verformung der Folie.
Höhenausgleich:Mehrstufige Schichten ermöglichen die Handhabung von Filmen unterschiedlicher Dicke ohne Saugkraftverlust.
Reduzierter Schaden/Markierung:Weiches Silikon und spezielle Ränder schützen empfindliche Verpackungen und verhindern Falten, Risse oder Flecken.
Vielseitiger Materialtransport:Geeignet für Lebensmittel-, Medizin- und Kosmetikverpackungsfolien sowie dünne Kunststoffe und Ethylenfolien.
Vereinfachtes Design:Einschichtige oder mehrschichtige Konfigurationen ermöglichen eine einfache Installation und Integration in automatisierte Pick-and-Place-Systeme.
FAQ
Wofür wird die ZP3P-JT-Serie verwendet?
Die 2,5-stufigen Faltenbalg-Vakuumsauger ZP3P-JT werden für die Handhabung von flexiblen Folien und dünnen, verformbaren Materialien verwendet. Sie werden häufig in Lebensmittel- und Medizinverpackungen, einschließlich Getränkebeuteln, Pulverbeuteln und pharmazeutischen Verpackungen, sowie in der Logistiksortierung und automatisierten Folienverarbeitung eingesetzt.
Gibt es eine Möglichkeit, die Beutelverformung zu reduzieren?
Ja, der flexible Dichtmantel und die optimierte Rippenstruktur tragen zu einer gleichmäßigen Druckverteilung bei
Minimiert Faltenbildung, Auslaufen und Verformung während der Handhabung
Was sind die Hauptmerkmale des ZP3P-JT Saugnapfes?
Die 2,5-stufigen Balg-Vakuumsauger ZP3P-JT verfügen über eine 2,5-stufige Balgstruktur und bieten eine Kombination aus Flexibilität und Stoßdämpfungsfähigkeiten. Its skirt incorporates a reinforced rib design, effectively enhancing both sealing performance and stability. Die flache Saugfläche sorgt für einen sicheren Halt auf dünnen Folienmaterialien, während das Gerät Beschleunigungen von bis zu 4G unterstützt und Vibrationen und Verformungen wirksam unterdrückt.
Sind sie für Hochgeschwindigkeitsanwendungen geeignet?
Ja, konzipiert für automatisierte Hochgeschwindigkeitsproduktionslinien
Stabile Leistung bei schneller Beschleunigung/Verzögerung (bis zu 4G)
Ideal für schnelle Pick-and-Place- und Verpackungsvorgänge

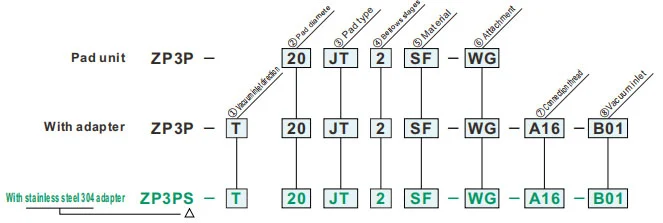

So bestellen Sie
- Zur Adsorptionsübertragung von Werkstücken mit flexibler Weichfolienverpackung
- Dünner Folienrock und speziell geformte Rippen
- Flacher Aufsatz zur Faltenreduzierung
- Blau gefärbter Sauger, der den Vakuumsauger bei der Kontaminationsinspektion leicht anhand der Farbe unterscheiden kann
Spezifikationen
| Betriebstemperaturbereich | - 30 ~ 90℃ | |
| Unterlage | Material | Silikonkautschuk |
| Farbe | Blau | |
| Härte (Shore A: ±5°) | A40/S | |
| Anhang | Material | Kunstharz / Edelstahl |
| Farbe | Weiß | |
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad-Typ | |
| JT | Balgtyp |
| ④Balgstufen | |
| 2 | 2,5-stufig |
| ⑤Material | |
| SF | Silikonkautschuk |
| ⑥Anhang | |
| Null | Ohne Bindung |
| W | Großlochbefestigung |
| WF | Flache Befestigung |
| WM | Netzbefestigung |
| WG | Poröse Befestigung |
| ⑦Verbindungsgewinde | ⑧Vakuumeinlass | Pad-Durchmesser | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Null | - | Männlich Faden |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Weiblich Faden |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Männlich Faden |
A16 | M16 x1,0 | Weiblich Faden |
B01 | Rc1/8 | ● | - |
| One-Touch passend |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Weiblich Faden |
B02 | 8mm | - | ● | |
| One-Touch passend |
10 | 10mm | - | ● | |||
| Anhang | W | WF | WM | WG | |
| Teilbild |
|
|
|
|
|
| Beschreibung | Erweiterte Lochgröße, um die Saugleistung sicherzustellen Kompatibel mit Vakuumgebläsepumpen |
Zur Reduzierung von Falten Für dünne Werkstücke mit geringer Verformung. Der Sauganschluss ist mit einer flachen Oberfläche abgedichtet, um ein Ansaugen des Werkstücks zu verhindern Begrenzt die Bewegung der Schürze und reduziert Schäden am Werkstück |
Verhindert das Eindringen von Fremdkörpern in die Rohrleitungen. Einfache Überprüfung auf Verstopfung und einfache Reinigung. Reduzierte Häufigkeit des Austauschs des Saugfilterelements | - | |
| Teilenummer | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
