Direktmontage-Vakuumsaugnäpfe ZP3 mit geringer Reibung
Commaelec ist ein professioneller Hersteller und Lieferant, der sich auf reibungsarme, direkt montierbare Vakuumsaugnäpfe ZP3 spezialisiert hat. Mit einem Durchmesser von 4 mm bis 16 mm sind diese kompakten Einheiten speziell für die Elektronikindustrie konzipiert. Ausgestattet mit einer eingebauten Teleskop-Pufferstange, die nur minimale Staubentwicklung erzeugt, eignen sie sich besonders gut für den Einsatz in der Präzisionselektronik sowie in medizinischen und pharmazeutischen Anwendungen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Direktmontage-Vakuumsaugnäpfe ZP3 mit geringer Reibung

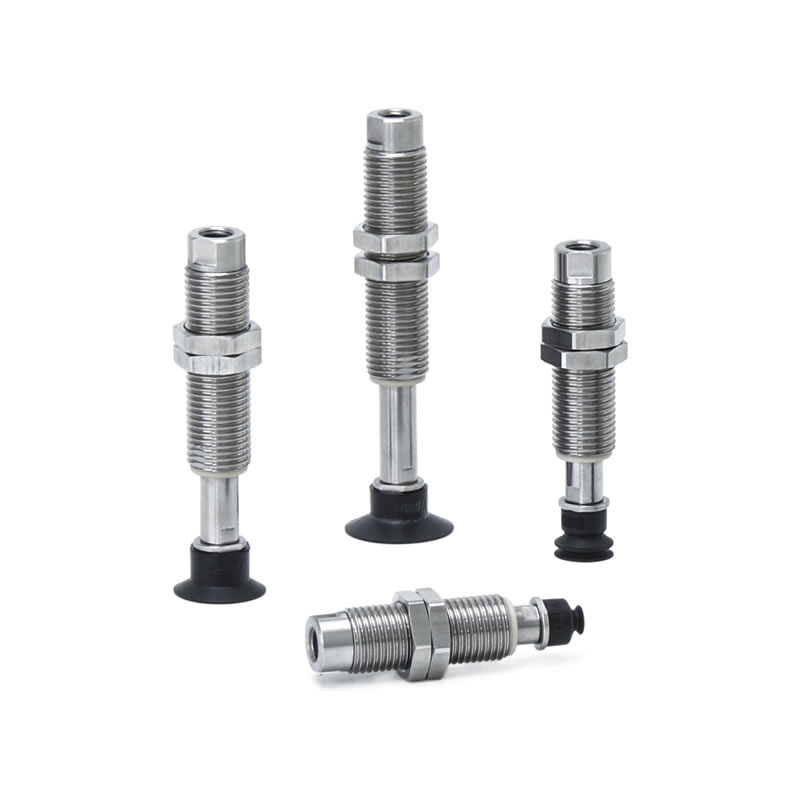

Serie ZP3-T mit kompaktem Puffer-Vakuumsauger mit geringer Reibung
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource

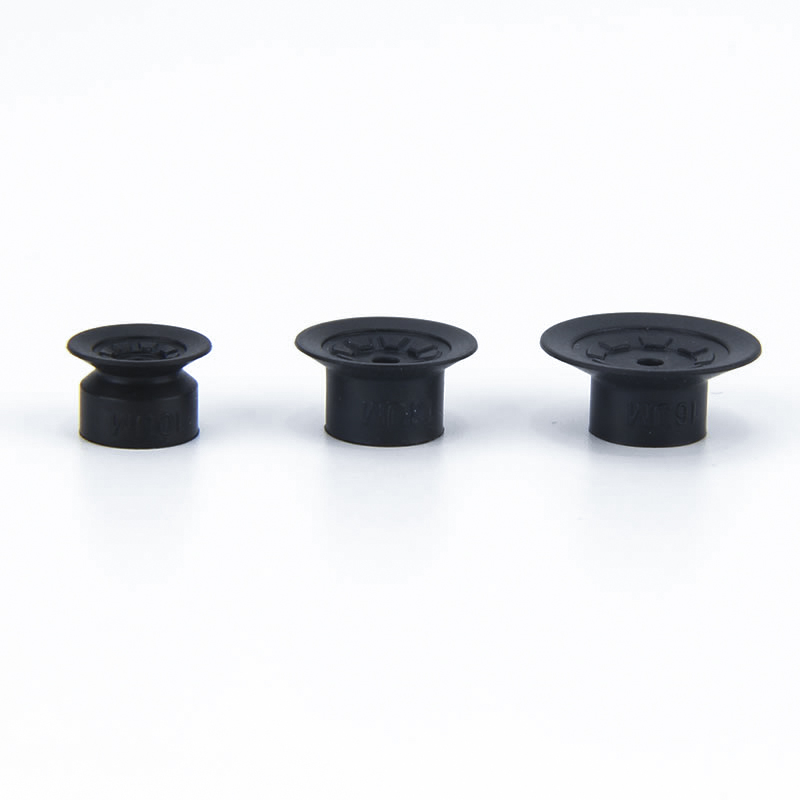

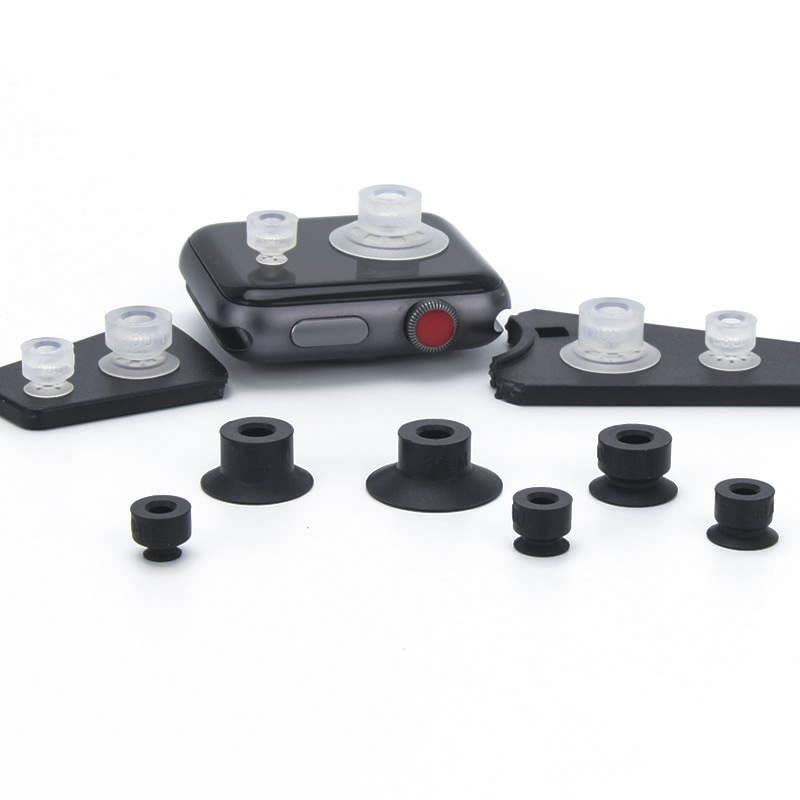

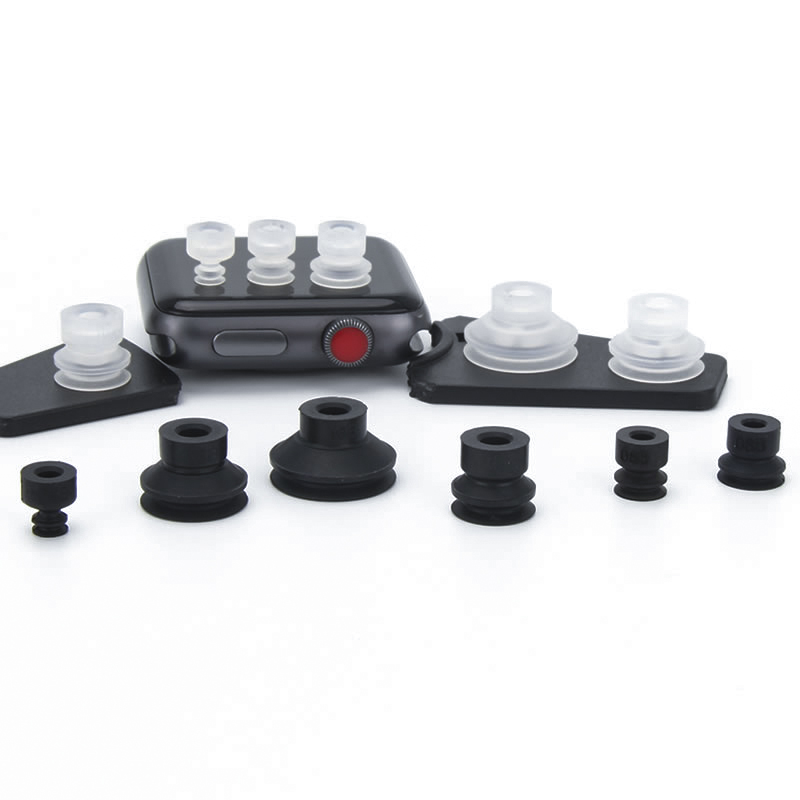

Die reibungsarmen Direktmontage-Vakuumsauger ZP3 sind kompakte, präzisionsgefertigte Saugnäpfe, die für die Elektronik-, Medizin- und Pharmaindustrie entwickelt wurden. Mit Durchmessern von 4 mm bis 16 mm verfügen diese Vakuumsauger über eine eingebaute Teleskop-Pufferstange, die die Staubentwicklung minimiert und eine sichere und saubere Handhabung empfindlicher Komponenten gewährleistet.
Was ist ein direkt montierter Vakuumsauger ZP3 mit geringer Reibung?
Ein spezieller Vakuumsauger mit direkter Montagemöglichkeit für automatisierte Systeme.
Verfügt über einen reibungsarmen Teleskoppuffer, der den Verschleiß und die Verschmutzung bei sich wiederholenden Zyklen reduziert.
Kompatibel mit vertikaler und seitlicher Vakuumeinlassrichtung, was eine flexible Installation in engen Produktionslinien ermöglicht.
Erhältlich aus hochwertigem Gummi, Silikon und antistatischen Materialien, mit optionalen Adaptern und Zubehör komplett aus Edelstahl für Lithiumbatterieanwendungen.
Anwendungen
Präzisionshandhabung von Elektronikgeräten wie Leiterplatten und Mikrochips.
Medizinische und pharmazeutische Montage, bei der Sauberkeit und geringe Kontamination von entscheidender Bedeutung sind.
Integration in Roboter-Pick-and-Place-Systeme und automatisierte Montagelinien.
Handhabung kleiner Hardware- und Lithiumbatteriekomponenten, die eine minimale Staubentwicklung erfordern.
Vorteile
Das kompakte und reibungsarme Design minimiert Verschleiß, Staub und Wartung.
Hohe Anpassungsfähigkeit, unterstützt mehrere Vakuumeinlassausrichtungen und Pufferkonfigurationen.
Die reibungsarmen Direktmontage-Vakuumsaugnäpfe ZP3 bestehen aus langlebigen Materialien wie Silikon und Gummi, um eine stabile und lang anhaltende Saugwirkung zu gewährleisten und so eine längere Lebensdauer zu gewährleisten.
Flexible Optionen mit Adaptern, Pufferhalterungen und Edelstahlzubehör für spezielle industrielle Anforderungen.
Eine kostengünstige Produktion aus China mit ausgereifter Technologie und stabiler Lieferkette gewährleistet pünktliche Lieferung und qualitativ hochwertige Leistung.
Warum sollten Sie sich für Commaelec entscheiden?
Zuverlässiger Hersteller und Lieferant mit eigener Produktion und umfangreichem Lagerbestand.
Vielfältiges Produktportfolio mit zahlreichen Spezifikationen, Formen und Materialoptionen.
Ausgereifte Technologie sorgt für starke Haftung, Stabilität und sichere Materialhandhabung.
Kundenorientierter Service mit schneller Reaktion, Anpassung und technischem Support für eine nahtlose Integration.
So bestellen Sie
- Partikelreduzierung unter 1/10 (im Vergleich zu früheren Produkten).
- Kupferlegierung unbenutzt.
- Mit geringer Reibung, geringem Lärm! Geräuschpegel 45 dB.
- Sanfte Auf- und Abwärtsbewegung entsprechend der antiexzentrischen Struktur.
- Problem mit festsitzender Welle aufgrund der Rohrspannung wurde gelöst!
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad-Typ | |
| ÄH | Flach mit Nut |
| B | Balg |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Pufferspezifikation | |
| D | Rotierend (reibungsarm) |
| ⑥Pufferhub (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuumeinlass | |
| B5 | M5 x 0,8 |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
ÄH
Flach mit Nut
| Modell | A | B | C | D | Puffer | |||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑧ Vakuum Einlass |
||||||
| ZP3 | T |
4 6 8 |
ÄH |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenzmodell: ZP3-T16UMND15-B5
B
Balg
| Modell | A | B | C | D | Puffer | |||||||
|
① Vakuum Einlass Richtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Puffer spez. |
⑥ Puffer Schlaganfall |
⑧ Vakuum Einlass |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referenzmodell: ZP3-T08BND6-B5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
| Pad-Typ | Pad-Durchmesser (mm) | Anwendung | Typische Werkstückoberflächen und -formen | |||||||
| Wohnung | Winkte | Schräg | Verschiedene Höhen | Konvex | Ölig | |||||
|
|
|
|
|
|
|||||
| Kompakte P-Werbung | Flach (U) |
|
ø1,5~ø3,5 | Zur Aufnahme von Werkstücken mit ebener und unverformter Oberfläche | ⚪ | X | X | X | X | X |
| Flach mit Nut (UM) |
|
ø4~ø16 | Für ein Werkstück, das sich leicht verformen kann | ⚪ | X | X | X | X | △ | |
| Balg(B) |
|
ø4~ø16 | Zur Aufnahme von Werkstücken mit geneigter Oberfläche | ⚪ | △ | ⚪ | X | △ | X | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
