Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).

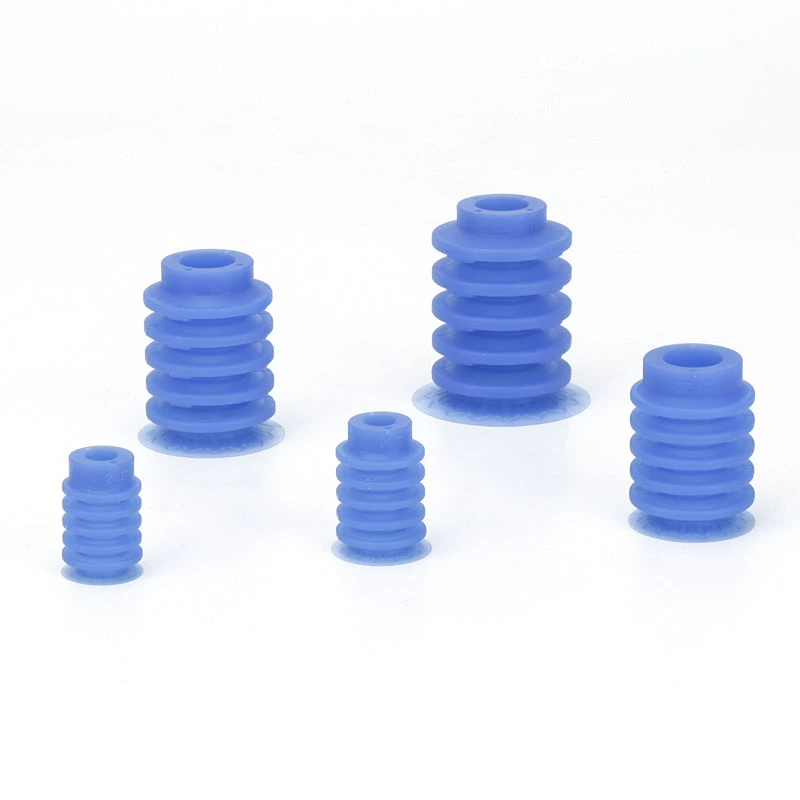

5,5-stufiger Balg-Vakuumsauger ZP3P-JT
Wir laden Sie ein, aus unserem Werk die 5,5-stufigen Faltenbalg-Vakuumsauger ZP3P-JT auszuwählen, die in verschiedenen Durchmessern erhältlich sind, darunter 20 mm, 25 mm, 32 mm, 40 mm und 50 mm. Diese Serie wurde speziell für automatisierte Folienverpackungsanwendungen in der Lebensmittel- und Medizinindustrie entwickelt und eignet sich auch ideal für die Handhabung verschiedener flexibler Materialien, die zu Verformungen neigen. Die 5,5-Balg-Struktur (Akkordeon) verfügt über eingebettete interne Stützrippen, die wirksam verhindern, dass die Saugnapfwände aneinander kleben. Darüber hinaus gleicht die inhärente Hubdämpfungsfähigkeit dieser Konstruktion automatisch Höhenunterschiede aus, die beim Greifen von verpackten Materialien auftreten.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

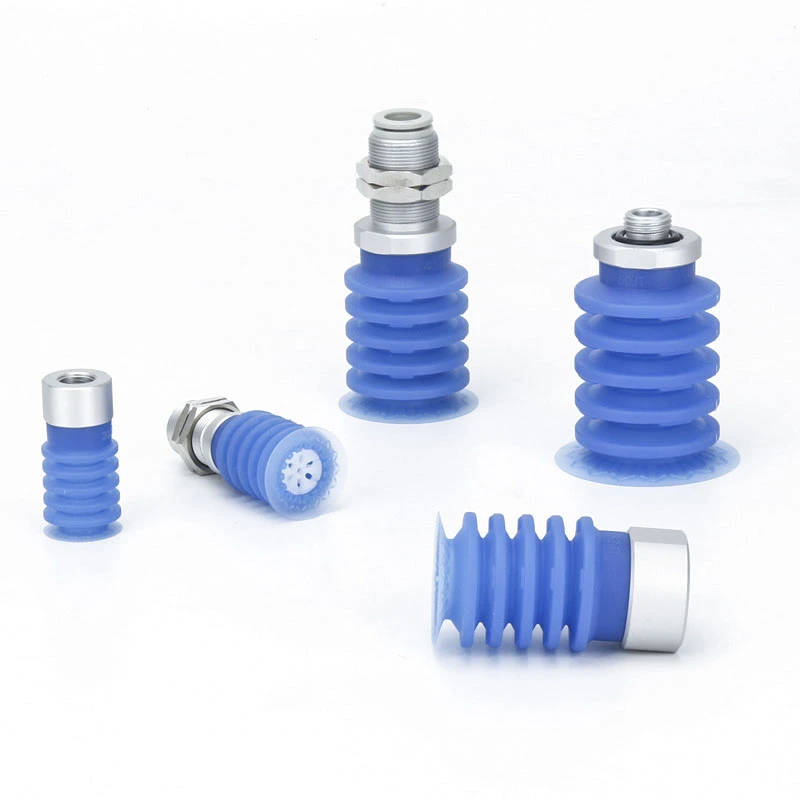

5,5-stufiger Balg-Vakuumsauger ZP3P-JT
Faltenbalg-Vakuumsaugeinheit der ZP3P-Serie mit 5,5 Stufen
ZP3P-T-Serie mit Adapterbalg, 5,5-stufige Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Wofür werden die 5,5-stufigen Balg-Vakuumsauger ZP3P-JT verwendet?
Konzipiert für die automatisierte Handhabung von stark verformbaren Folienverpackungen in der Lebensmittel- und Medizinindustrie.
Behandelt Flüssigkeits-/Pulververpackungen, einschließlich Getränkebeutel, Soßenbeutel, Milchpulverbeutel und Mehlbeutel.
Geeignet für dünne Folien, Ethylenfolien, Kunststofffolien und andere flexible Materialien in hochpräzisen automatisierten Pick-and-Place-Systemen.
Unterstützt auch leichte industrielle Automatisierungsszenarien mit strengen Hygieneanforderungen.
Hauptmerkmale des 5,5-stufigen Balgs
Akkordeonartige Struktur:Die 5,5-stufigen Balg-Vakuumsaugnäpfe ZP3P-JT verfügen über ein mehrlagiges Balgdesign, das mit Stützrippen verstärkt ist, wodurch Adhäsionen wirksam verhindert und ein reibungsloser Betrieb gewährleistet wird.

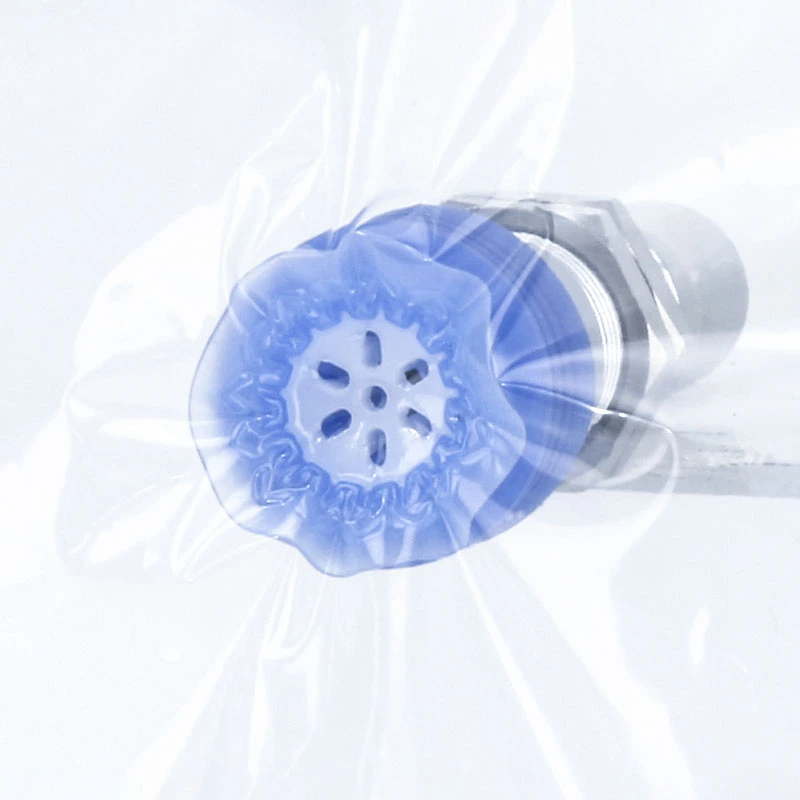

Flexibler Folienrock:Sorgt für eine dichte Abdichtung, reduziert Leckagen und verhindert Falten.
Labyrinth-Vakuumkanäle:Erweitern Sie den Saugbereich und halten Sie den Vakuumfluss für zuverlässiges Greifen aufrecht.

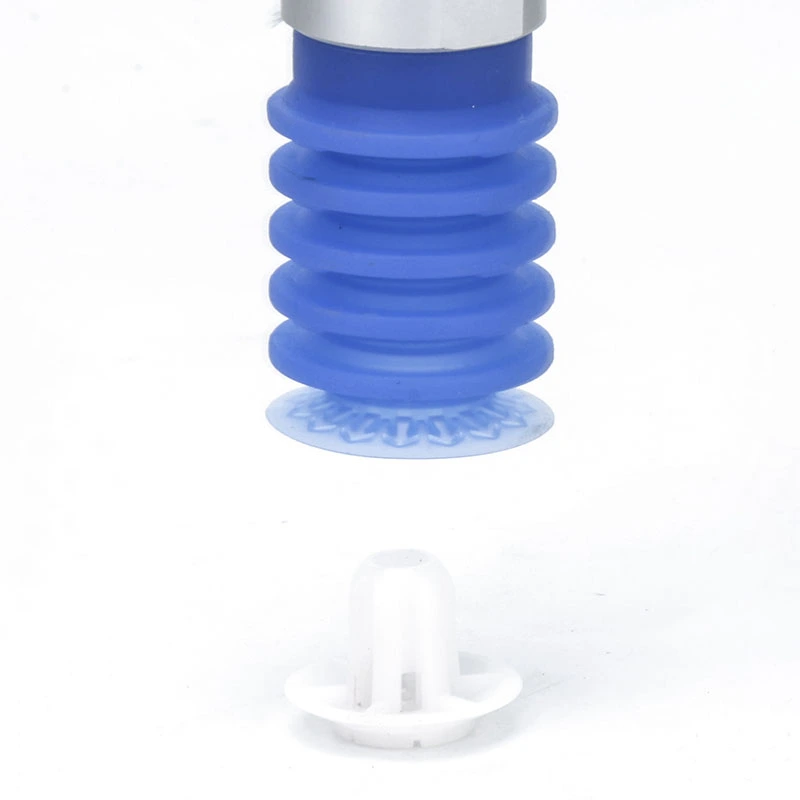

Guide Attachment:Minimiert die Verformung des Bechers und die Vibration der Komponenten während des Betriebs.
Gepolsterter Hub:Gleicht Höhenunterschiede bei verpackten Bauteilen aus.
Filtersieb aus Edelstahl:Verhindert das Eindringen von Fremdkörpern und ermöglicht eine einfache Reinigung.
Material und Konstruktion
Hergestellt aus FDA-zertifiziertem Silikon für medizinische Folien.
Blaue Silikonoption, geeignet für Lebensmittelverarbeitungslinien und Kosmetikverpackungen, mit Kontaminationserkennungsfunktion.
Verfügbare Anhänge
Führungsaufsätze für erhöhte Stabilität.
Optionale Puffer zur Reduzierung der Verformung.
Ein- oder mehrschichtige Konfigurationen je nach Anwendungsanforderungen.
Verfügbare Größen
Durchmesser:20mm, 25mm, 32mm, 40mm, 50mm.
Kompatibel mit automatisierten Systemen für verschiedene Industrie- und Werkstückhandhabungsszenarien.

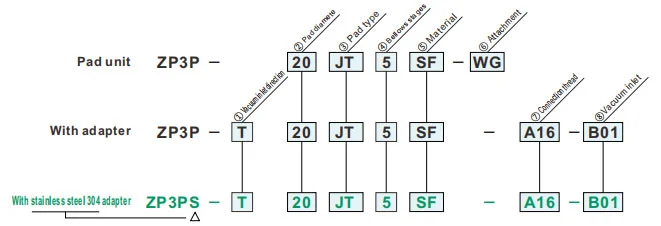

So bestellen Sie

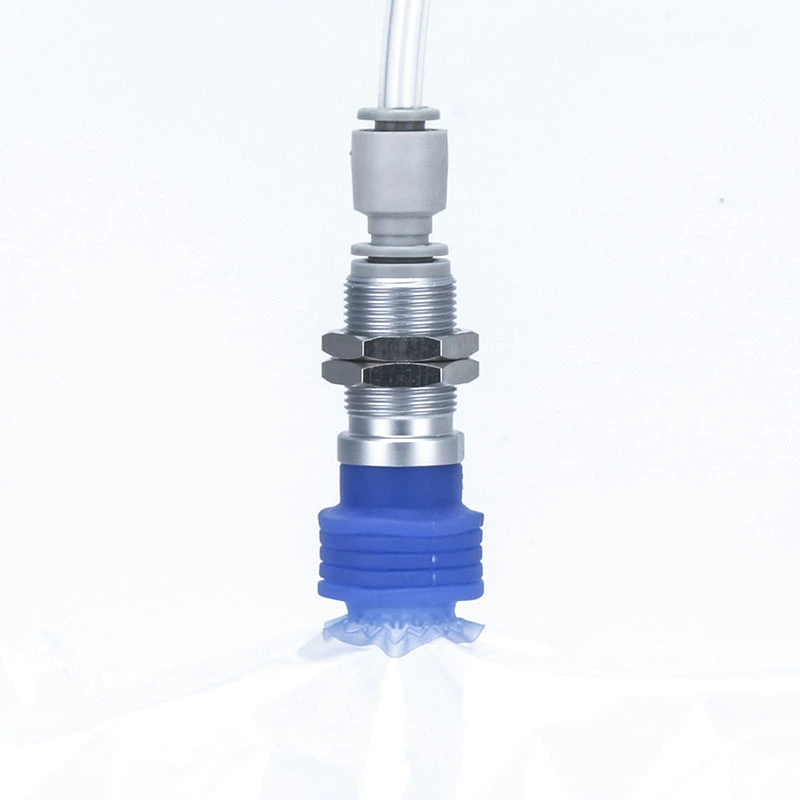

- Zur Adsorptionsübertragung von Werkstücken mit flexibler Weichfolienverpackung
- Dünner Folienrock und speziell geformte Rippen
- Führungsanbau, Beschleunigung/Verzögerung: Adsorptionsübertragung bei 4G möglich
- Blau gefärbter Sauger, der den Vakuumsauger bei der Kontaminationsinspektion leicht anhand der Farbe unterscheiden kann
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Pad-Durchmesser (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad-Typ | |
| JT | Balgtyp |
| ④Balgstufen | |
| 5 | 5,5-stufig |
| ⑤Material | |
| SF | Silikonkautschuk |
| ⑥Anhang | |
| WG | Mit Anhang |
| ⑦Verbindungsgewinde | ⑧Vakuumeinlass | Pad diamete | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Null | - | Männlich Faden |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Weiblich Faden |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Männlich Faden |
A16 | M16 x1,0 | Weiblich Faden |
B01 | Rc1/8 | ● | - |
| One-Touch passend |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1,0 | Weiblich Faden |
B02 | 8mm | - | ● | |
| One-Touch passend |
10 | 10mm | - | ● | |||
Ersetzen Sie den Aufsatz
Spezifikationen
| Betriebstemperaturbereich | - 30 ~ 90℃ | |
| Unterlage | Material | Silikonkautschuk |
| Farbe | Blau | |
| Härte (Shore A: ±5°) | A40/S | |
| Anhang | Material | Kunstharz |
| Farbe | Weiß | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
