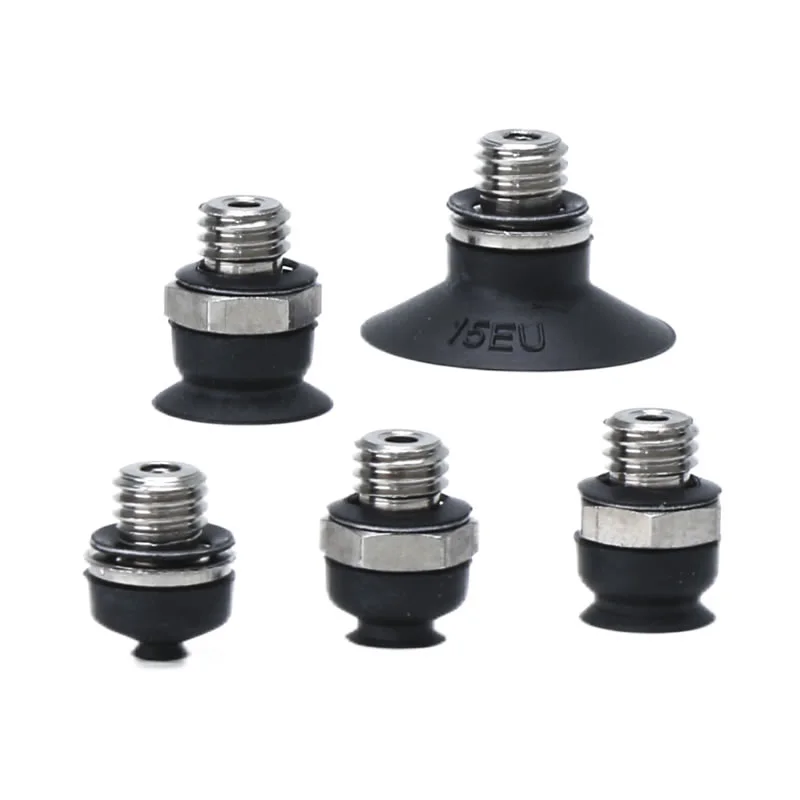

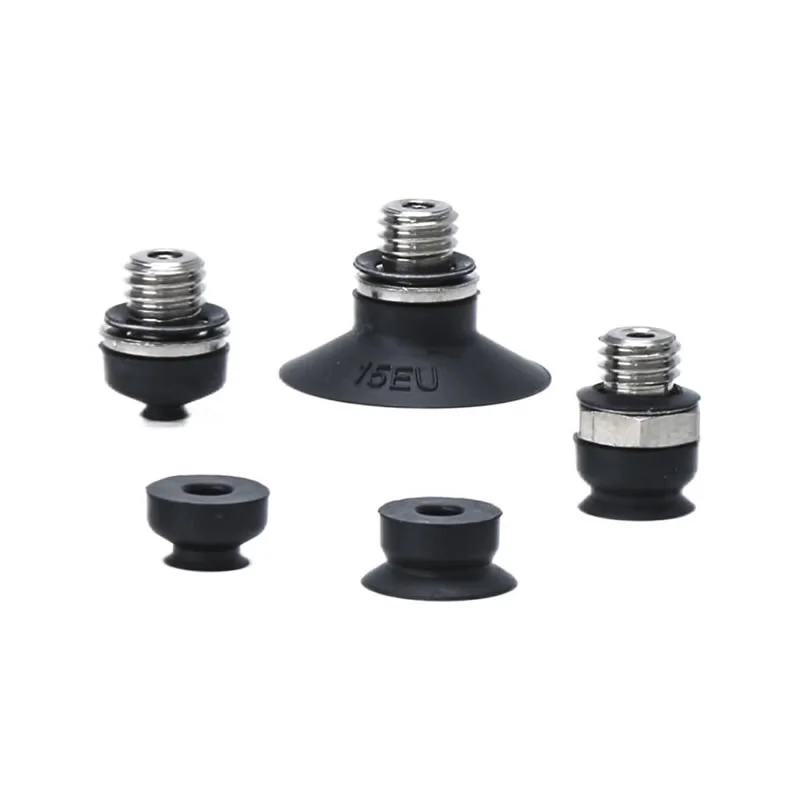

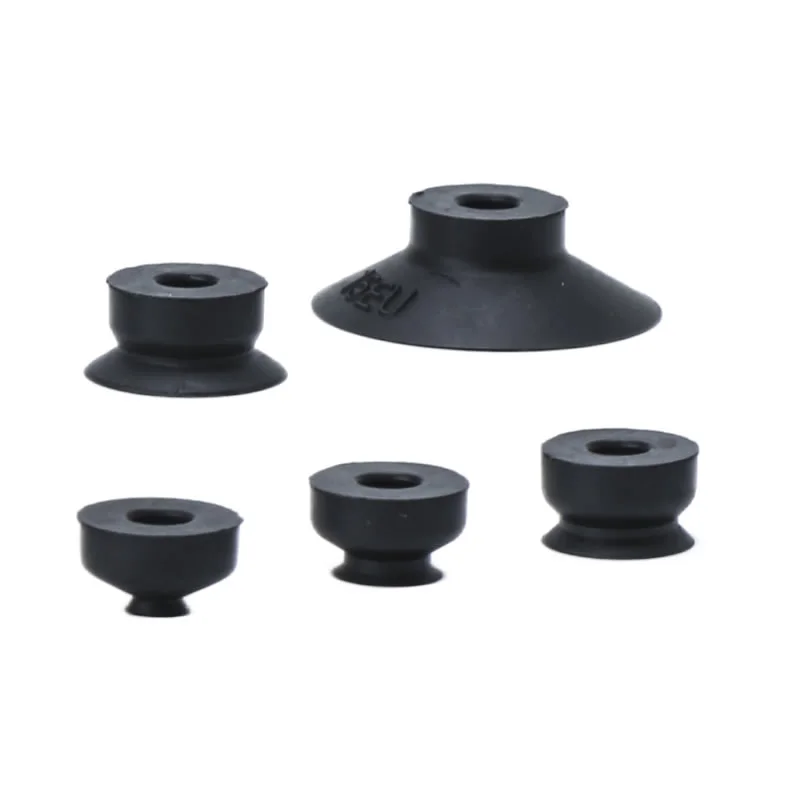

Kurze Vakuumsauger ZP2-EU
Als führender Hersteller in China bietet unser Werk die maßgeschneiderten kurzen Vakuum-Saugnäpfe ZP2-EU (Durchmesser ø2–15 mm) an. Mit einem ultradünnen, flachen Profil ist diese Serie speziell für den Einsatz in engen Räumen konzipiert. Durch die Verwendung von hochwertigem antistatischem Silikonmaterial liefert Commaelec eine professionelle Lösung, die eine stabile, faltenfreie Saugleistung gewährleistet. Wir verfügen über einen Vorrat an A5/H5-Gewindespezifikationen und Edelstahlanschlüssen, was diese Serie zur idealen Wahl für Anwendungen in der Elektronikfertigung und in Produktionslinien für Lithium-Ionen-Batterien macht.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Kurze Vakuumsauger ZP2-EU
Kurze Vakuumsaugeinheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Kurz-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die kurzen Vakuum-Saugnäpfe ZP2-EU werden von Zhejiang Comma Electric Co., Ltd. hergestellt; Wir sind einer der führenden Hersteller und Lieferanten in China. Der flache Saugnapf ZP2 EU mit niedrigem Profil zeichnet sich durch ein kleines Volumen und eine stabile Adsorption aus.
Produktmerkmale:Dieser kompakte Saugnapf verfügt über ein niedriges Profil für ein platzsparendes Design, ideal für enge Räume. Seine flache Oberfläche sorgt für einen festen Sitz auf Werkstückoberflächen, sorgt für eine stabile Haftung und verhindert wirksam Verformungen während des Betriebs, wodurch es sich perfekt für eine präzise Handhabung eignet. Ausgewählte Modelle verfügen über Antistatikfunktionen und erfüllen so die Betriebsanforderungen sensibler Umgebungen wie der Elektronikindustrie.
Spezifikationen:Die kurzen Vakuumsaugnäpfe ZP2-EU sind in verschiedenen Durchmessern erhältlich, darunter φ2, φ4, φ6, φ8 und φ15.
Saugnapfmaterialien:Zu den häufig verwendeten Materialien gehören Nitrilkautschuk (NNBR), importiertes Silikon und antistatischer Silikonkautschuk, wobei jedes Material auf spezifische Arbeitsumgebungen und Teileanforderungen zugeschnitten ist.
Anschlussmöglichkeiten:Erhältlich in verschiedenen Ausführungen, einschließlich Außengewinde (A5) und Außengewinde (H5).
FAQ
Welche Größen sind verfügbar?
Kurze Vakuumsaugnäpfe ZP2-EU sind typischerweise in Standarddurchmessern wie φ40, φ50, φ63, φ80, φ100 und φ125 erhältlich.
Kleinere Größen: geeignet für kompakte Geräte und leichte Teile
Größere Größen: Bietet eine stärkere Saugkraft für größere Werkstücke
Die Comma-Fabrik unterhält einen stabilen Lagerbestand und unterstützt auch kundenspezifische Größen basierend auf den Projektanforderungen.
Was ist der „Short-Typ“?
Der „Kurztyp“ bezieht sich auf eine flache, kompakte Struktur:
Reduzierte Gesamthöhe für Installationen mit begrenztem Platzangebot
Schnellere Reaktion in Hochgeschwindigkeits-Pick-and-Place-Systemen
Bessere Stabilität bei Montage in engen Roboter- oder automatisierten Aufbauten
Dieses Design ist besonders nützlich, wenn der Installationsraum begrenzt ist, die Leistung jedoch nicht beeinträchtigt werden darf.
Was ist der Unterschied zwischen EU und anderen ZP2-Typen?
ZP2-EU (kurzer Typ): kompakter, optimiert für Geräte im europäischen Stil und platzsparende Layouts
Standard ZP2: universeller einsetzbar, mit breiteren Strukturkonfigurationen
Beim EU-Typ stehen häufig Kompaktheit, standardisierte Schnittstellen und schnelle Integration im Vordergrund
Comma gewährleistet Kompatibilität und gleichbleibende Qualität über verschiedene Konfigurationen hinweg, um den unterschiedlichen Marktanforderungen gerecht zu werden.
Wie werden sie montiert?
Die kurzen Vakuumsauger ZP2-EU unterstützen flexible Montagemöglichkeiten:
Innen- oder Außengewindeanschlüsse
Kompatibel mit Adaptern und Pufferhalterungen
Optionen für vertikale oder seitliche Vakuumanschlüsse
Warum Komma wählen?
Starke Forschungs- und Entwicklungskapazitäten:Das professionelle Team unterstützt maßgeschneiderte Lösungen für unterschiedliche Automatisierungsanforderungen
One-Stop-Versorgung:Breites Produktsortiment vereinfacht Beschaffung und Systemintegration
Flexible Anpassung:Die Abmessungen, Materialien und Struktur der Kurz-Vakuumsauger ZP2-EU können individuell an Ihre spezifischen Anforderungen angepasst werden.
Schnelle Antwort:Schneller technischer Support und Lieferung von einem vertrauenswürdigen Anbieter

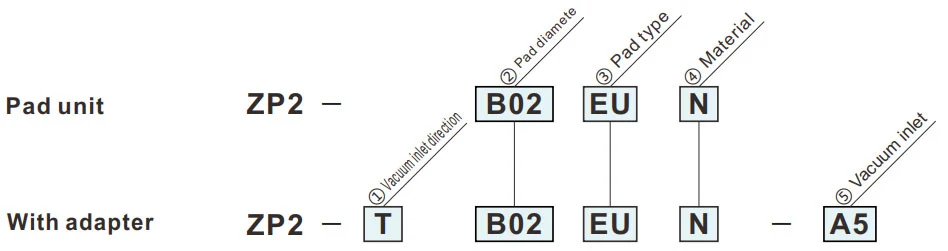

So bestellen Sie
- Platzsparend in Höhenrichtung.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ③Pad-Typ | |
| EU | Flacher Typ |
| ②Pad-Durchmesser (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Vakuumeinlass | |
| A5 | M5x0,8 (Sechskant-Außendurchmesser) |
| H5 | M5x0,8 (Innensechskantkopf) |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
EU
Flacher Typ
| Modell | øA | øB | øC | D | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referenzmodell: ZP2-B02EUS
Adapter-Montageabmessungen
ZP2-T
Vertikal
A5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referenzmodell: ZP2-TB06EUGS-A5
ZP2-T
Vertikal
H5
| Modell | øA | øB | øC | D | E | Y | Adapter | |||||
|
① Vakuum Einlassrichtung |
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referenzmodell: ZP2-TB06EUGS-H5
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
Hot-Tags: Kurze Vakuumsauger ZP2-EU, China, Hersteller, Lieferant, Fabrik
