Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Markierungsfreie Vakuumsauger ZP2
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte, abdruckfreie Vakuumsaugnäpfe ZP2 mit PEEK-Aufsätzen an. Die direkt vom Lieferanten bereitgestellte Lösung (Ø6–32 mm) von Commaelec verhindert Kratzer auf Solarmodulen, Wafern und OLEDs. Mit staubarmen Pufferstäben ist es ideal für die Medizin- und Elektronikbranche.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Markierungsfreie Vakuumsauger ZP2
Hochleistungs-Pad-Einheit der ZP2-Serie
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Als professioneller Hersteller und Lieferant von markierungsfreien Vakuumsaugnäpfen ZP2 in China bieten wir unseren Kunden umfassende Projektmanagementdienste.

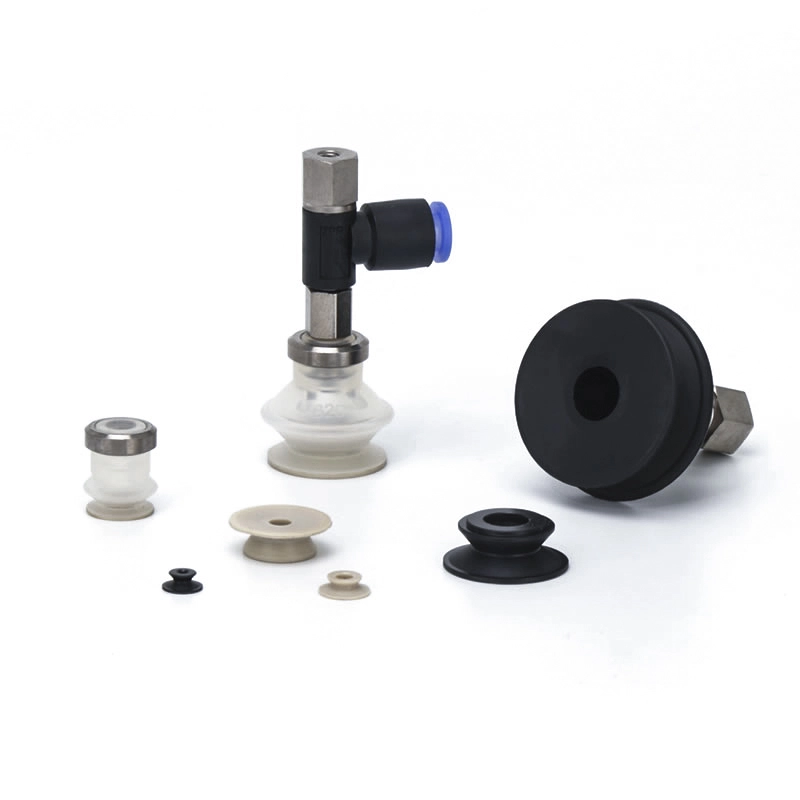

Der Faltenbalgsauger der ZP-Serie mit PEEK-Aufsatz ist für Folgendes konzipiert: 1) Installation von Photovoltaik-Kraftwerken (Verwendung von Vakuumsaugern zum Transport von Solarmodulen und zur Vermeidung von Kratzern auf der Glasoberfläche); 2) Handhabung von Halbleiterwafern (Silizium), Montage optischer Linsen (Glas/Harz), Übertragung elektronischer Displays (OLED/LCD-Panel) und Handhabung von Präzisionskomponenten medizinischer Geräte (z. B. Zubehör für chirurgische Instrumente).
Die abdruckfreien Vakuumsauger ZP2 mit Durchmessern von 6 mm bis 32 mm sind kompakt und speziell für die Elektronikindustrie konzipiert. Die eingebaute Teleskop-Pufferstange erzeugt nur minimale Staubentwicklung und eignet sich daher besonders für die Präzisionselektronik-, Medizin- und Pharmaindustrie. Eigene Fabrik mit einer großen Anzahl an Lagerprodukten, hochwertigem Gummi, Silikon und speziellen Materialien wie antistatischen Materialien.
Hauptmerkmale der ZP2 Mark-Free-Serie
Reduzierte Markierung
Die abdruckfreien Vakuum-Saugnäpfe ZP2 verwenden spezielle, nicht abfärbende Materialien und ein glattes Lippendesign, um Oberflächenrückstände und Vertiefungen zu minimieren
Geeignet für empfindliche Werkstücke wie Glas, beschichtetes Metall und elektronische Bauteile
Stabile Absaugung bei gleichzeitigem Schutz des Produktaussehens und Reduzierung der Fehlerquote in der Produktion
Materialtypen
Silikon (nicht markierende Qualität):sauber, hochtemperaturbeständig, ideal für die Präzisionsindustrie
Polyurethan (PU):verschleißfest mit geringen Rückständen für wiederholten Gebrauch
Weitere maßgeschneiderte, nicht abfärbende Compounds sind je nach Anwendungsbedarf bei Commaelec erhältlich
Commaelec gewährleistet eine gleichbleibende Materialqualität durch kontrollierte Beschaffung und eigene Produktion
Pad-Profile
Flache Ausführung:für glatte, ebene Oberflächen mit maximaler Kontaktfläche
Flach mit Rippen:Verbessert die Abdichtung und verringert gleichzeitig das Markierungsrisiko
Balgtyp:Passt sich leicht unebenen Untergründen an und sorgt für Dämpfung
Mehrere Profiloptionen ermöglichen eine flexible Anpassung an reale Arbeitsbedingungen
FAQ
Wie funktioniert die markierungsfreie Technologie?
Markierungsfreie Vakuum-Saugnäpfe ZP2 verwenden speziell formulierte, nicht markierende Elastomere und eine optimierte Lippengeometrie.
Glatte Kontaktfläche reduziert Reibung und Druckstellen
Durch die gleichmäßige Vakuumverteilung werden lokale Spannungsstellen vermieden
Saubere Materialien verhindern Ölrückstände oder Farbübertragungen
Dadurch wird eine starke Saugkraft gewährleistet und gleichzeitig empfindliche Oberflächen geschont.
Welche verschiedenen Arten von ZP2 Mark-Free-Pads gibt es?
Flacher Typ: am besten für glatte, starre Oberflächen mit maximaler Kontaktfläche
Flach mit Rippen: Verbessert die Abdichtung und minimiert dennoch Markierungen
Balgtyp: Passt sich leichten Höhenunterschieden und unebenen Oberflächen an
Commaelec bietet mehrere Strukturen, die den realen Produktionsbedingungen entsprechen.
Welche Größenoptionen gibt es für ZP2-Pads?
Zu den Standarddurchmessern gehören: φ40, φ50, φ63, φ80, φ100, φ125
Kleine Größen: Präzisionsteile und leichte Lasten
Große Größen: besserer Halt für größere Platten
Commaelec unterstützt Großbestände und kundenspezifische Größen für bestimmte Anwendungen.
Wie verhindert man vorzeitigen Verschleiß?
Wählen Sie je nach Temperatur und Umgebung das richtige Material aus
Vermeiden Sie übermäßigen Vakuumdruck oder Fehlausrichtung
Verwenden Sie Pufferhalterungen, um Stöße beim Kontakt zu reduzieren
Regelmäßige Inspektion und rechtzeitiger Austausch abgenutzter Lippen
Die hochwertigen Materialien (z. B. PU, Silikon) von Commaelec tragen dazu bei, die Lebensdauer im hochzyklischen Einsatz zu verlängern.
Welche Materialien stehen zur Verfügung?
Markierungsfreie Vakuumsauger ZP2 sind erhältlich in:
Nicht abfärbendes Silikon: sauber, hitzebeständig, ideal für die Elektronik
Polyurethan (PU): langlebig und verschleißfest
Maßgeschneiderte Compounds: antistatische oder anwendungsspezifische Materialien
Commaelec gewährleistet eine stabile Materialversorgung und konstante Leistung durch kontrollierte Fertigung.
So bestellen Sie
- Es bleiben keine Adsorptionsspuren (Gummibestandteile) auf dem Werkstück zurück.

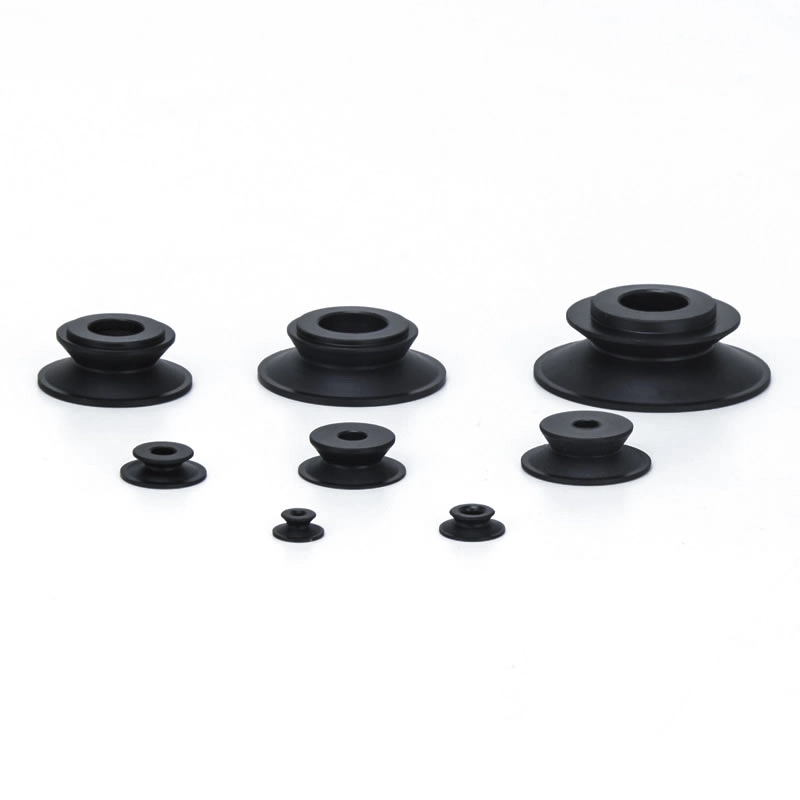

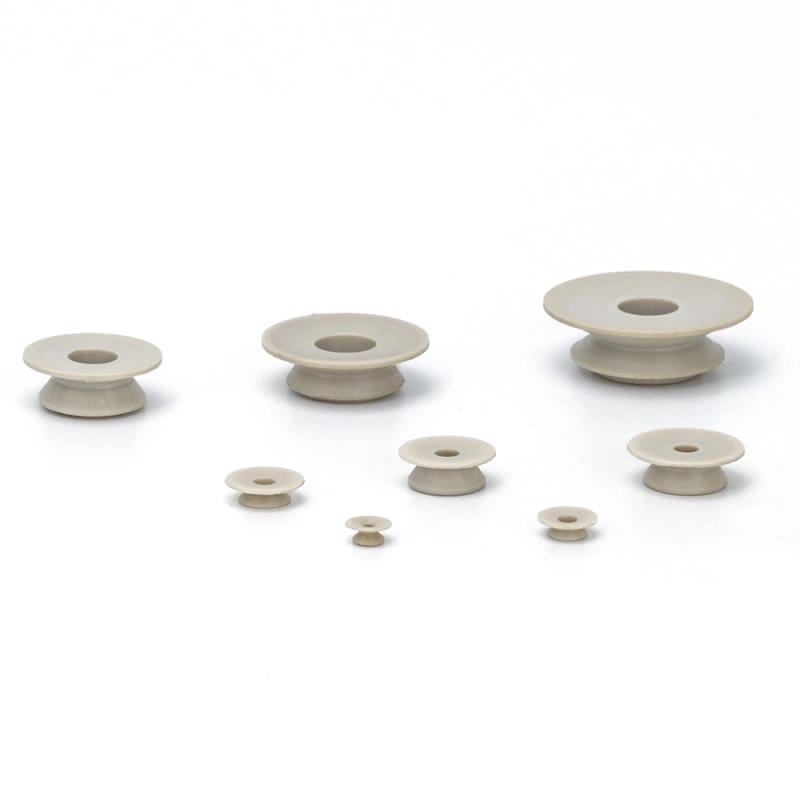

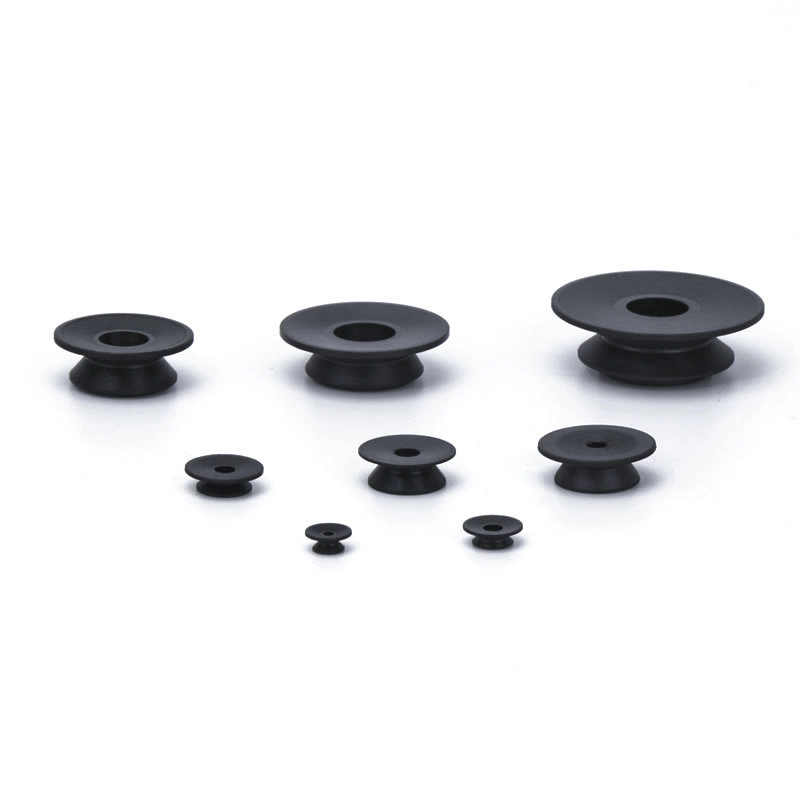

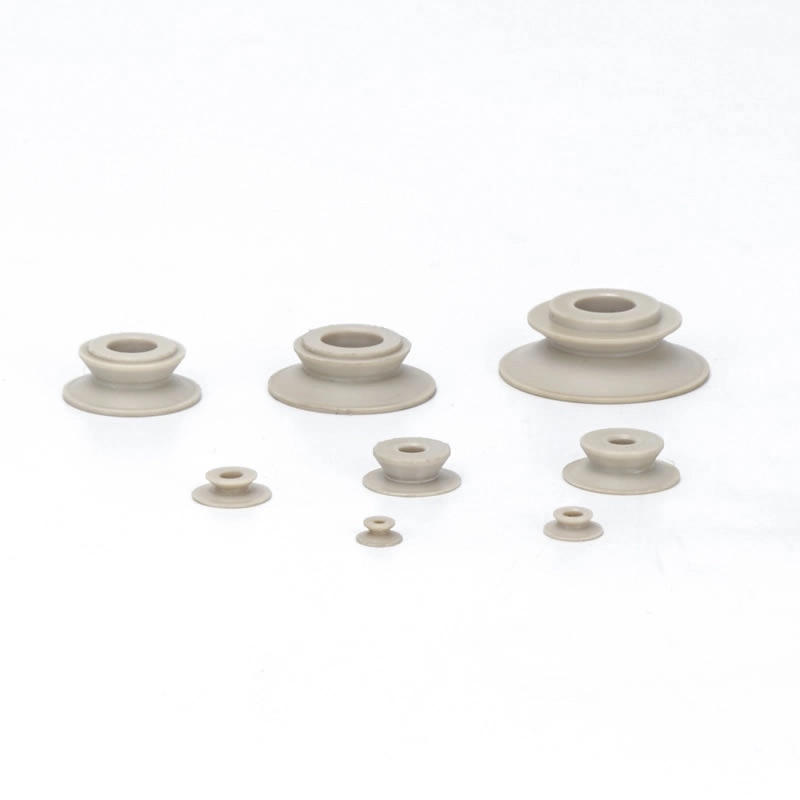

Vermeidet den direkten Kontakt zwischen Werkstück und Gummi durch die Anbringung eines PEEK-Aufsatzes am Balgpolster, um die Übertragung von Gummibestandteilen zu verhindern. - Ideal für die Balgpolster der ZP-Serie (ø6 bis ø32)
| ②Pad-Durchmesser (mm) | |
| Symbol | Anwendbares Pad |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Befestigungsmaterial | |
| P | SPÄHEN |
| Hausarzt | Leitfähiges PEEK |
- Wenn Sie mit einem Pad bestellen, geben Sie „*“ unter die Teilenummer des Pads ein, wie unten gezeigt. Beachten Sie, dass das Pad nicht mit montiertem Aufsatz geliefert wird.
- Wenn der Aufsatz aus leitfähigem PEEK besteht, verwenden Sie leitfähiges Material für das Pad.
- Reinigen Sie das Produkt, bevor Sie den Aufsatz verwenden.
- Dieses Produkt wird nach der Bearbeitung nicht gereinigt. Wird das Produkt im Auslieferungszustand verwendet, kann es zu Rückständen auf den Werkstücken kommen. Vor Gebrauch reinigen.
- Wenn der Kontakt mit hartem Material ein Problem darstellt, verwenden Sie dieses Produkt nicht.
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
