Hochsteife Kugelgelenk-Vakuumsauger ZP2
Als professioneller Hersteller sind wir bestrebt, Ihnen hochwertige, hochsteife Kugelgelenk-Vakuumsaugnäpfe ZP2 anzubieten. Unsere Produkte zeichnen sich durch eine besondere Stabilität aus und eignen sich daher besonders gut für die Handhabung schwerer Werkstücke und unebener Oberflächen. Das einzigartige Kugelgelenk-Design passt sich automatisch an geneigte Oberflächen an und erhöht so die Saugsicherheit deutlich. Diese Produktserie ist in einer Vielzahl von Größen und Materialien erhältlich – darunter NBR, Silikon, PU, FKM und EPR – und kann individuell an Ihre spezifischen Anwendungsanforderungen angepasst werden. Darüber hinaus ist eine optionale Pufferausführung erhältlich, die einen umfassenden Oberflächenschutz für empfindliche Werkstücke bietet.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

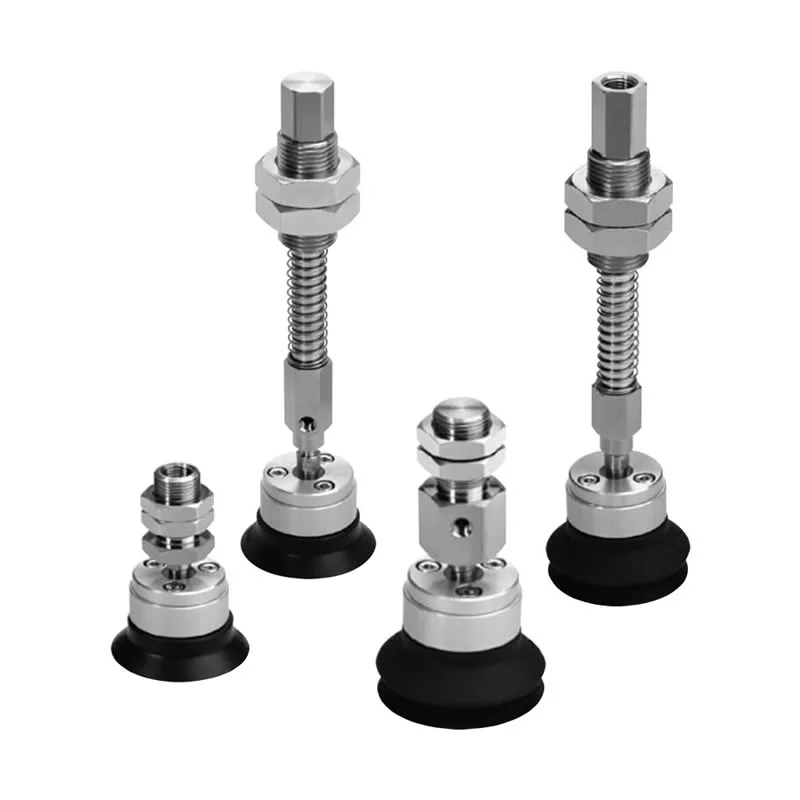

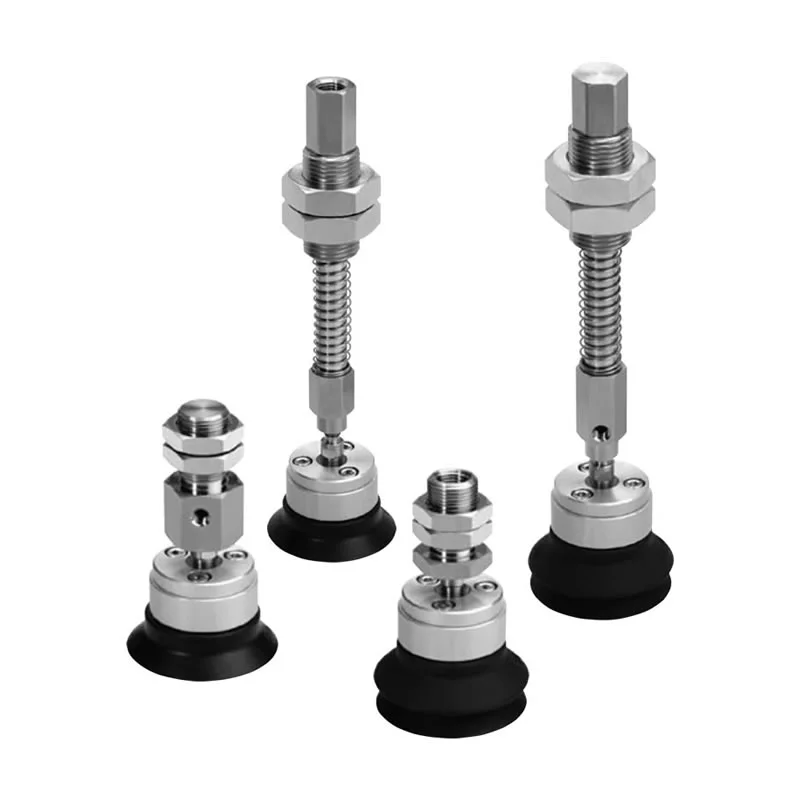

Hochsteife Kugelgelenk-Vakuumsauger ZP2
Hochleistungs-Kugelgelenktyp der ZP2-TF-Serie mit Adapter-Vakuumsaugern
Hochleistungs-Kugelgelenktyp der ZP2-TF-Serie mit Puffer-Vakuumsaugern
Hochleistungs-Kugelgelenktyp der ZP2-XF-Serie mit Adapter-Vakuumsaugern
Hochleistungs-Kugelgelenktyp der ZP2-XF-Serie mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Als Hersteller von kostengünstigen, hochsteifen ZP2-Vakuumsaugern mit Kugelgelenk setzt Commaelec fortschrittliche Vakuumdichtungs- und Druckhaltetechnologien ein. Der hochsteife Kugelgelenk-Vakuumsauger ZP2 ist ein Hochleistungs-Vakuumgreifer, der für Handhabungsanwendungen in der industriellen Automatisierung entwickelt wurde. Es wurde speziell für das Greifen von Werkstücken entwickelt, die schwer sind, unebene Oberflächen haben oder schräg positioniert sind. Durch die Kombination eines hochsteifen Strukturrahmens mit einem Kugelgelenkmechanismus gewährleistet dieser Saugnapf eine starke Greifkraft und passt seinen Winkel automatisch an, um sich optimal an die Werkstückoberfläche anzupassen, wodurch sowohl die Saugstabilität als auch die Betriebssicherheit verbessert werden.
Hauptmerkmale
Hochsteife Struktur:Die hochsteifen Kugelgelenk-Vakuumsauger ZP2 sind ideal für die Handhabung schwerer Werkstücke und weisen eine hohe Verformungsbeständigkeit auf
Kugelgelenk-Drehgelenk-Design:Passt sich an unebene oder geneigte Oberflächen an.
Kraftvolle Absaugung:Gewährleistet einen stabilen und zuverlässigen Umschlagbetrieb.
Mehrere Größen und Materialien:Geeignet für verschiedene Betriebsbedingungen.
Optionaler Dämpfungsmechanismus:Minimiert Kontaktstöße und schont das Werkstück.
Vorteile
Hohe Steifigkeit und hohe Belastbarkeit
Verstärkte Struktur für die Handhabung schwerer Werkstücke ohne Verformung
Hält die Saugkraft im kontinuierlichen Industriebetrieb stabil
Hergestellt von Commaelec unter strenger Qualitätskontrolle für eine lange Lebensdauer
Kugelgelenk-/Drehgelenk-Design
Ermöglicht die Winkelanpassung zur Anpassung an unebene oder geneigte Oberflächen
Verbessert die Dichtleistung und reduziert Luftleckagen
Verbessert die Greifstabilität in realen Produktionsumgebungen
Verschiedene Pad-Typen
Zur Anpassung an unterschiedliche Werkstückbedingungen stehen mehrere Pad-Strukturen zur Verfügung
Unterstützt sowohl glatte als auch leicht strukturierte Oberflächen
Flexible Auswahl basierend auf den Anwendungsanforderungen
Flach mit Rippe
Die hochsteifen Kugelgelenk-Vakuumsauger ZP2 eignen sich für flache und glatte Oberflächen wie Metallbleche und Glas
Das gerippte Design verbessert die Abdichtung und verhindert ein Verrutschen
Sorgt für eine gleichmäßige Saugleistung bei Hochgeschwindigkeitsautomatisierung
Balg
Geeignet für gekrümmte oder unebene Oberflächen
Bietet dämpfende Wirkung und Höhenausgleich
Reduziert Positionierungsfehler bei Pick-and-Place-Aufgaben
Große Auswahl an Materialien
NBR:Kostengünstig und verschleißfest für den allgemeinen Einsatz
Silikon:Geeignet für Umgebungen mit hohen Temperaturen
VE:Hohe Haltbarkeit für häufige Einsätze
FKM:Hervorragende chemische Beständigkeit
Kundenspezifische Materialien (z. B. antistatisch) sind bei Commaelec erhältlich
Große Durchmesser
Die hochsteifen Kugelgelenk-Vakuumsauger ZP2 sind in einer Vielzahl von Durchmessern erhältlich – von φ40 bis φ125 – um unterschiedlichen Lastanforderungen gerecht zu werden
Größere Durchmesser sorgen für eine stärkere Greifkraft bei schweren Teilen
Einfache Auswahl basierend auf Gewicht und Oberflächenbeschaffenheit
Flexible Montage
Unterstützt Innen- und Außengewindeverbindungen
Kompatibel mit Adaptern und Pufferhalterungen
Vertikale oder seitliche Vakuumeinlassoptionen für verschiedene Layouts
Pufferoptionen
Die optionale Dämpfungsstruktur reduziert den Aufprall bei Kontakt
Schützt empfindliche Oberflächen wie Glas oder beschichtete Materialien
Verbessert die Handhabungssicherheit und Produktqualität
Anwendungen
Automatisierte Produktionslinien und Roboterarme
Handhabung von Blechen, Glasplatten und großen Bauteilen
Lithiumbatterie- und Elektronikindustrie (Edelstahloptionen verfügbar)
Jedes Szenario, das ein stabiles Greifen schwerer oder unebener Werkstücke erfordert

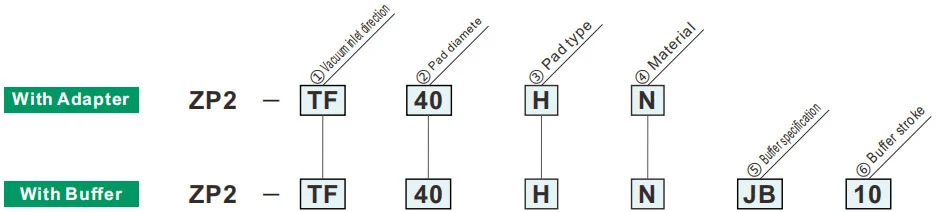

So bestellen Sie
| ①Vakuumeinlassrichtung | |
| TF | Vertikal |
| XF | Seitlich |
| ②Pad-Durchmesser | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
Das grüne Symbol steht für kundenspezifische Modelle
| ⑥Pufferhub | Pad-Durchmesser | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Pad-Typ | |
| H | Flach mit Rippe |
| HB | Balgtyp |
| ⑤ Pufferspezifikation | |
| JB | Rotierend (Messing, mit Buchse) |
| JF | Rotierend (Stahl, mit Buchse) |
Federreaktionskraft
| Verbindungsthread | Anzugsdrehmoment ±5 %[N·m] | Pufferhub (mm) | Federreaktionskraft[N] | ||
| Messing, mit Buchse (JB) | Stahl, mit Buchse (JF) | Bei 0 Hub | Auf Hochtouren | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
