Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Cube Vakuum-Saugnäpfe ZP2
Commaelec ist ein führender Hersteller hochwertiger Cube-Vakuumsaugnäpfe ZP2. Flexible Installation, verschiedene Größen. Der Saugnapf kann mit einem Adapter oder einer Pufferhalterung geliefert werden. Die Richtung des Vakuumeinlasses ist flexibel, einschließlich vertikaler und seitlicher Richtungen. Es gibt auch komplett aus Edelstahl gefertigtes Zubehör, das für die Lithiumbatterieindustrie geeignet ist.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Cube Vakuum-Saugnäpfe ZP2
Cube-Vakuumsauger-Einheit der ZP2-Serie
ZP2-T-Serie mit Adapter-Würfel-Vakuumsauger
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource

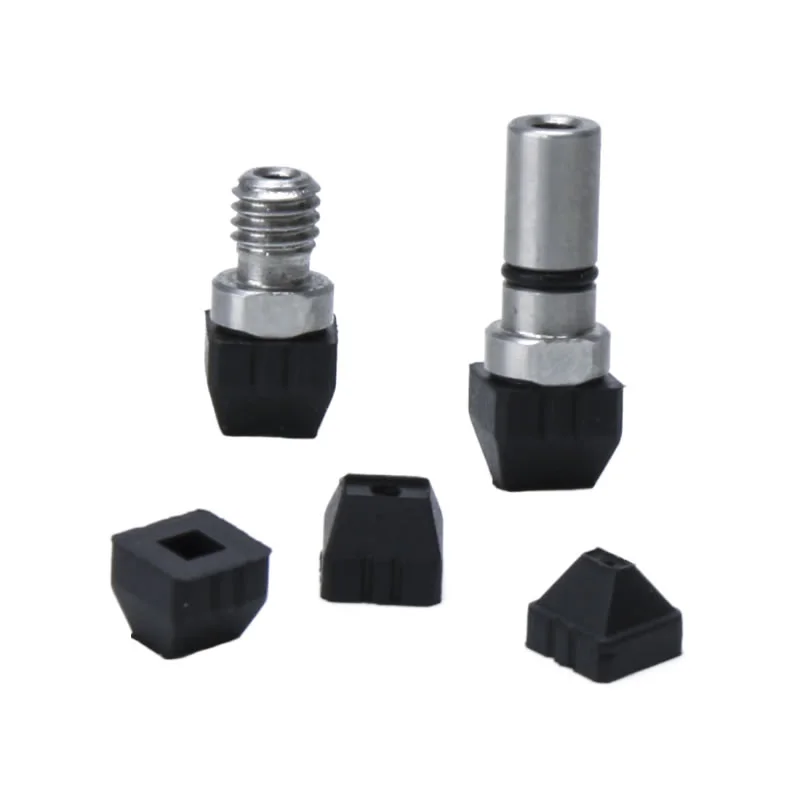

Die Cube-Vakuumsauger ZP2 sind ultrakompakte, quadratische Vakuumsauger, die für Mikro- und quadratische/rechteckige Werkstücke entwickelt wurden. Mit ultrakompakten Abmessungen und präzisem Greifen eignen sie sich ideal für die Handhabung empfindlicher Bauteile in präzisionsautomatisierten Produktionslinien. Als Kernkomponente für Mikroelektronik und Präzisionshardware sind diese Becher extrem leicht und reduzieren effektiv die Belastung der Roboter-Endeffektoren. Sie eignen sich besonders für die schnelle und hochfrequente Handhabung kleiner Werkstücke.
Typische Anwendungsszenarien:
1.Elektronische Fertigung, einschließlich Chipmontage, Mikrowiderstände/Kondensatoren und Handhabung mikrogelöteter PCB-Komponenten.
2.Präzisionshardware:Automatisierte Beladung und Handhabung ultrakompakter Komponenten, einschließlich Mikroschrauben, quadratischer Metallfederplatten und Miniaturlager.
3. Optische Geräte:Staubfreies Greifen und Positionieren von Mikrolinsen und quadratischen optischen Glasstreifen, Silikonmaterial kann Abdrücke vermeiden.
Hauptmerkmale der Cube-Vakuumsauger ZP2
Pad-Sorten
Flache Ausführung:Ideal für glatte, starre Oberflächen mit stabiler Saugkraft
Flach mit Rippen:Bietet zusätzliche Versiegelung auf leicht strukturierten Oberflächen
Balgtyp:Passt sich unebenen Oberflächen an und reduziert Stöße beim Kontakt
Mehrere Pad-Typen ermöglichen eine flexible Auswahl für unterschiedliche industrielle Automatisierungsanforderungen
Materialien
NBR:Kostengünstig, verschleißfest für allgemeine Handhabung
Silikon:Hochtemperaturbeständig und schonend für empfindliche Oberflächen
Polyurethan (PU):Langlebig für hochzyklische Einsätze
FKM / EPR:Chemikalienbeständig für spezielle Umgebungen
Kundenspezifische Materialoptionen sind bei Commaelec erhältlich, um den spezifischen Werkstückanforderungen gerecht zu werden
FAQ
Was ist der Unterschied zwischen ZP und ZP2?
ZP-Serie: Standard-Saugnäpfe für allgemeine Anwendungen mit einfacherem Aufbau
ZP2-Serie: Das hochsteife Kugelgelenkdesign ermöglicht eine bessere Anpassung an unebene oder geneigte Oberflächen
ZP2 bietet im Vergleich zu ZP eine höhere Stabilität, eine bessere Handhabung schwerer Lasten und mehr Materialoptionen
Was sind die häufigsten Arten von ZP2-Pads?
Flache Ausführung, flache Ausführung mit Rippen und Balgausführung
Jeder Typ ist hinsichtlich Oberflächenbeschaffenheit, Werkstückgröße und Handhabungsanforderungen optimiert
Commaelec bietet mehrere Größen und Konfigurationen, um eine präzise Anwendung zu gewährleisten
Werden ZP2-Becher mit Adaptern geliefert?
Ja, die Cube-Vakuumsaugnäpfe ZP2 können mit Adaptern oder Pufferhalterungen verwendet werden
Unterstützt sowohl vertikale als auch seitliche Vakuumeinlassanschlüsse
Ermöglicht die flexible Integration in automatisierte Systeme und Roboterarme

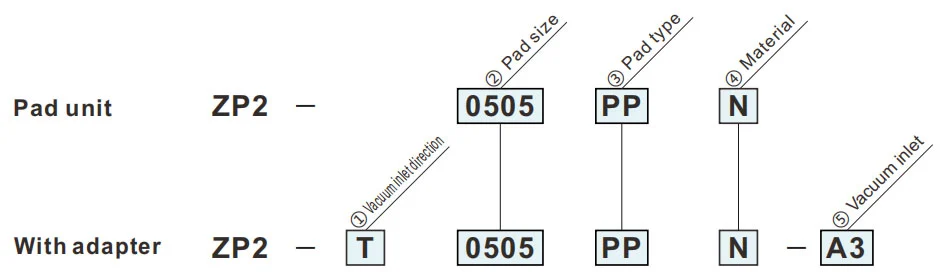

So bestellen Sie

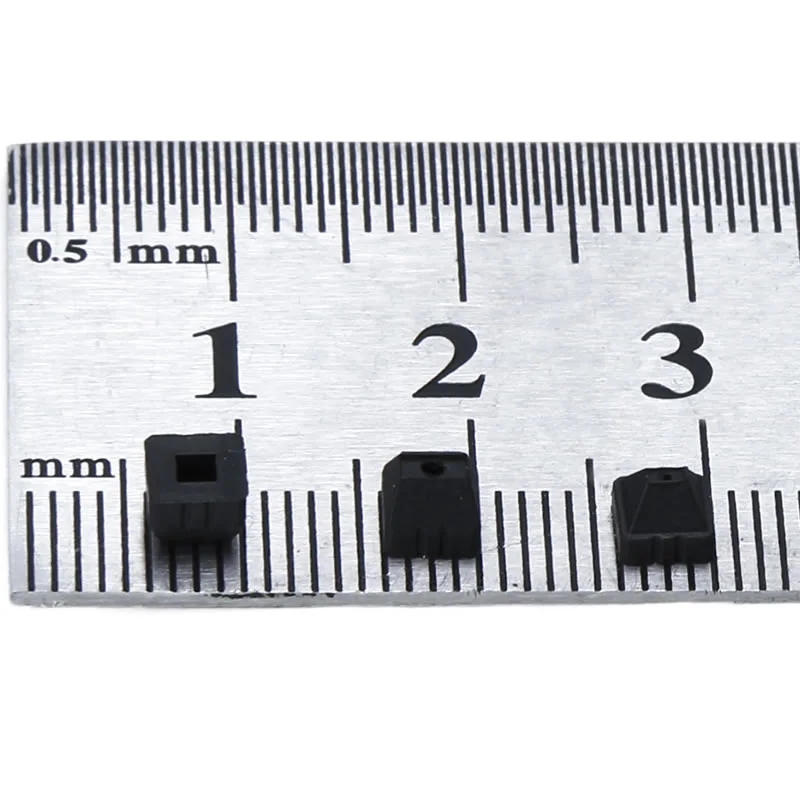

- Superkleine Saugnäpfe in quadratischer Form.
- 5 Typen von 0,5 x 0,5 bis 2 x 2,8
- Für kleine Werkstücke wie Halbleiterchips.
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| ②Padgröße | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Vakuumeinlass | |
| 03 | ø3gerade |
| A3 | M3x0,5 (männlich) |
| ③Pad-Typ | |
| PP | Würfeltyp |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
PP
Würfeltyp
Adapter-Montageabmessungen
| Modell | A | B | C | D | øE | |||
|
② Unterlage Größe |
③ Unterlage Typ |
④ Unterlage Material |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referenzmodell: ZP2-0505PPN

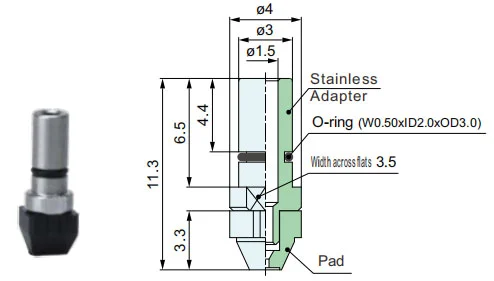

ZP2-T
Vertikal
03
| Modell | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Größe |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Vertikal
A3
| Modell | Adapter | |||||
|
① Vakuum Einlass Richtung |
② Unterlage Größe |
③ Unterlage Typ |
④ Unterlage Material |
⑤ Vakuum Einlass |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
