Kompakte Vakuumsauger ZP3

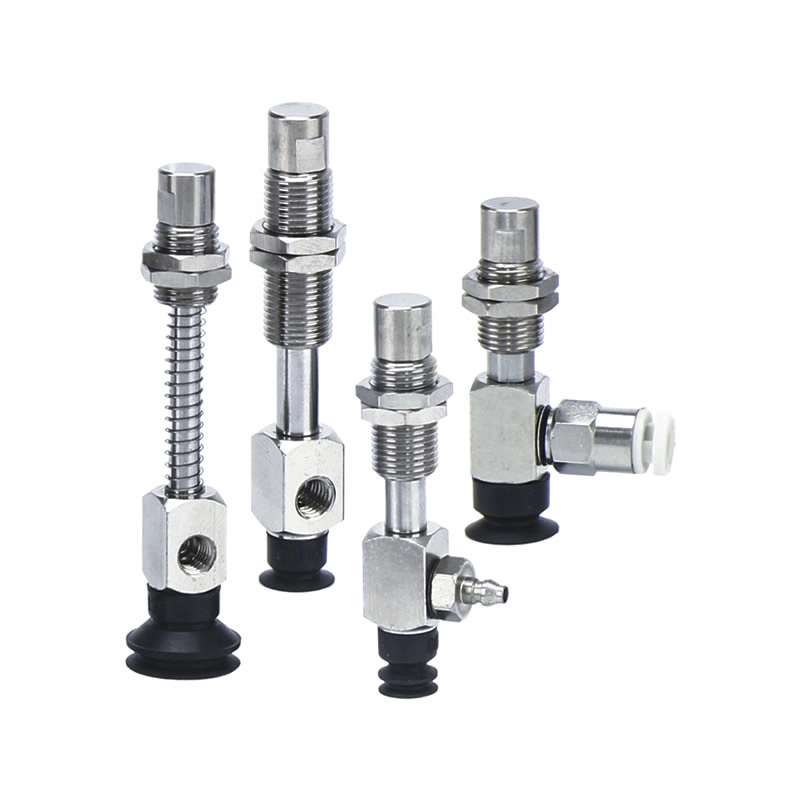

Kompakte Saugereinheit der ZP3-Serie

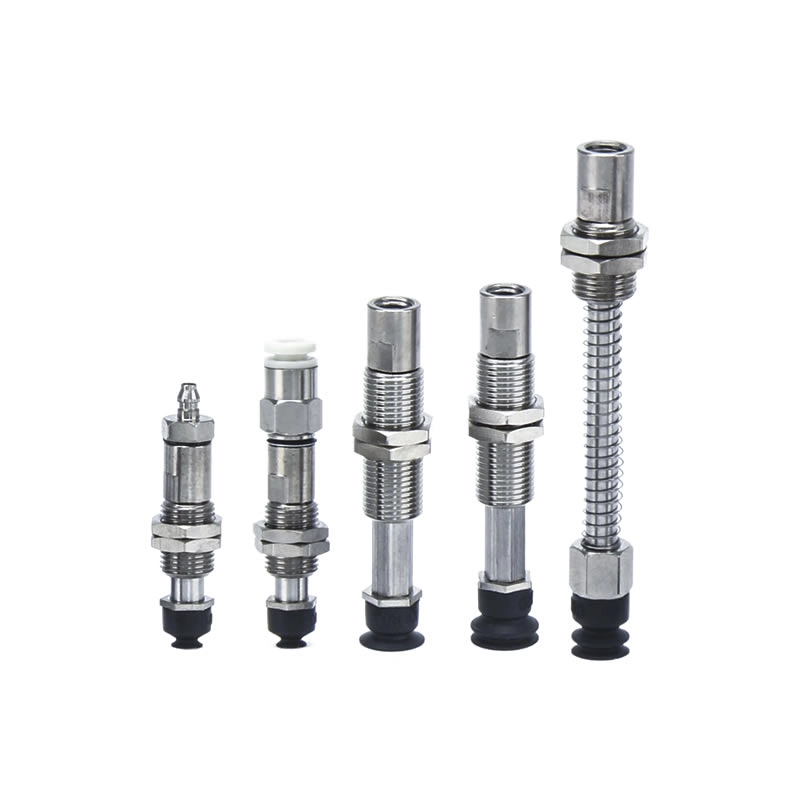

ZP3-T-Serie mit Adapter-Kompaktsaugern
ZP3-T-Serie mit Puffer-Kompaktsaugern

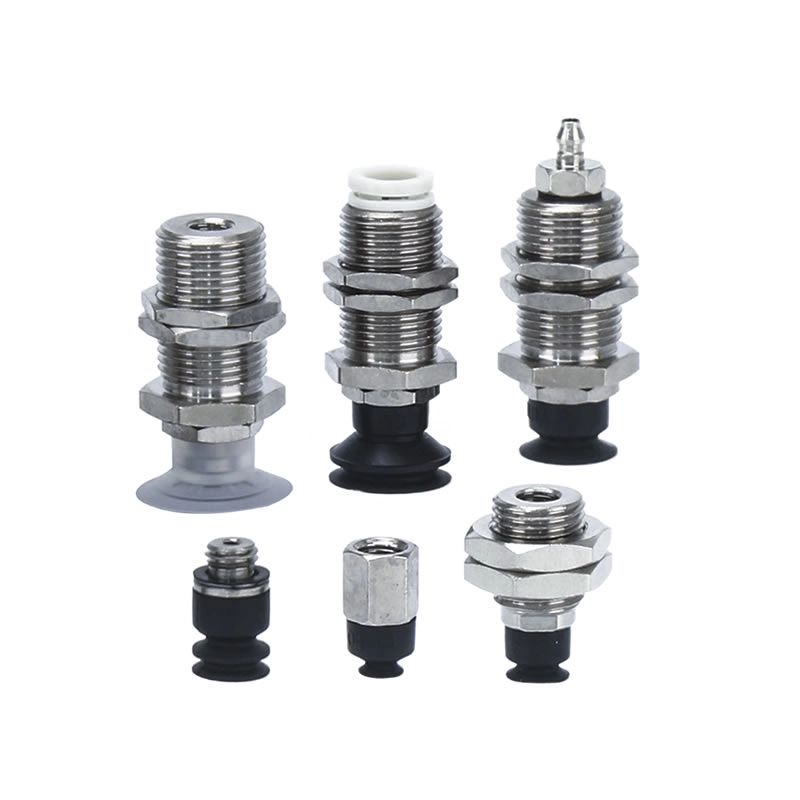

ZP3-Y-Serie mit Adapter-Kompaktsaugern

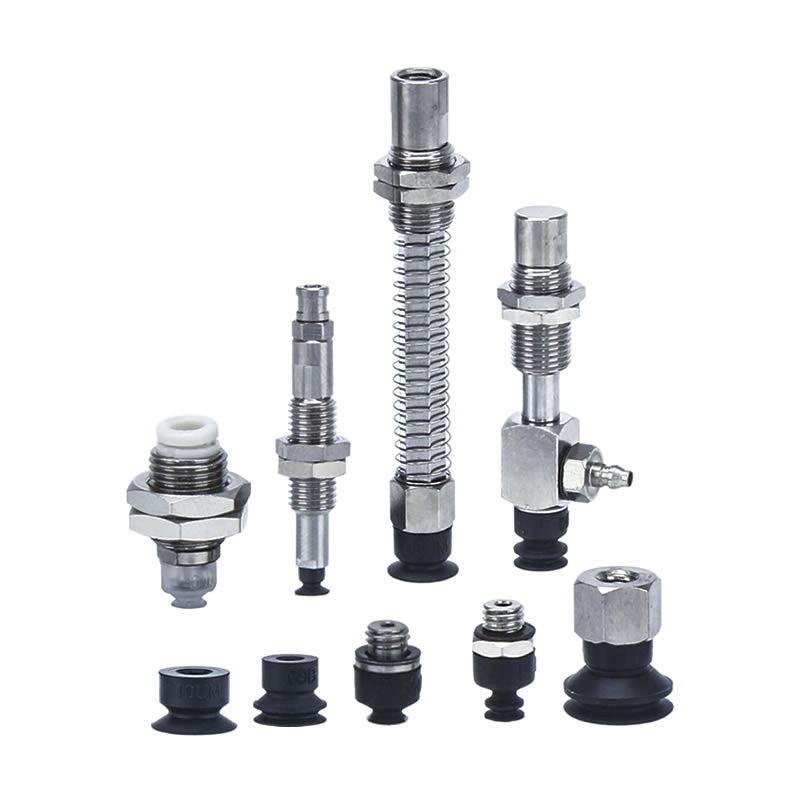

Serie ZP3-Y mit kompakten Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die kompakten Vakuumsauger ZP3 wurden speziell für die Elektronikindustrie entwickelt und bieten präzises und zuverlässiges Greifen kleiner oder empfindlicher Bauteile. Mit Durchmessern von 1,5 mm bis 16 mm lassen sie sich nahtlos in automatisierte Produktions- und Robotersysteme integrieren.
FAQ
Was sind typische Anwendungen?
Umgang mit kleinen elektronischen Bauteilen und Leiterplatten.
Transport von Präzisionsmetallteilen und Lithiumbatteriezellen.
Integration in Robotermontagelinien für schnelle, wiederholbare Pick-and-Place-Vorgänge.
Was ist die ZP3P-Serie?
Eine Hochleistungsvariante des ZP3, die für die Hochtaktautomatisierung konzipiert ist.
Bietet mehrere Größen, Formen und Materialoptionen und erfüllt unterschiedliche industrielle Greifanforderungen.
Was ist der Unterschied zwischen ZP3 und ZP3-T?
ZP3:Standard-Kompaktsauger für präzise Handhabung.
ZP3-T:Durch den Einsatz spezieller Materialien für Umgebungen mit hohen Temperaturen oder chemisch empfindlichen Umgebungen optimiert.
Wichtige Designmerkmale
Kompakte Größe für enge Einbauräume.
Flexible Vakuumeinlassrichtungen (vertikal und seitlich).
Optionale Adapter, Pufferhalterungen und komplett aus Edelstahl gefertigtes Zubehör.
Entwickelt für stabile Haftung und minimalen Vakuumverlust.
Welche Materialien sind verfügbar?
Hochwertiges Gummi und Silikon.
Antistatische Varianten für die Elektronik.
Edelstahlzubehör für Lithiumbatterieanwendungen.
Welche Padform sollte ich verwenden?
Wohnung:Für glatte, ebene Oberflächen.
Balg oder tief:Für unebene, leicht verformte oder strukturierte Bauteile.

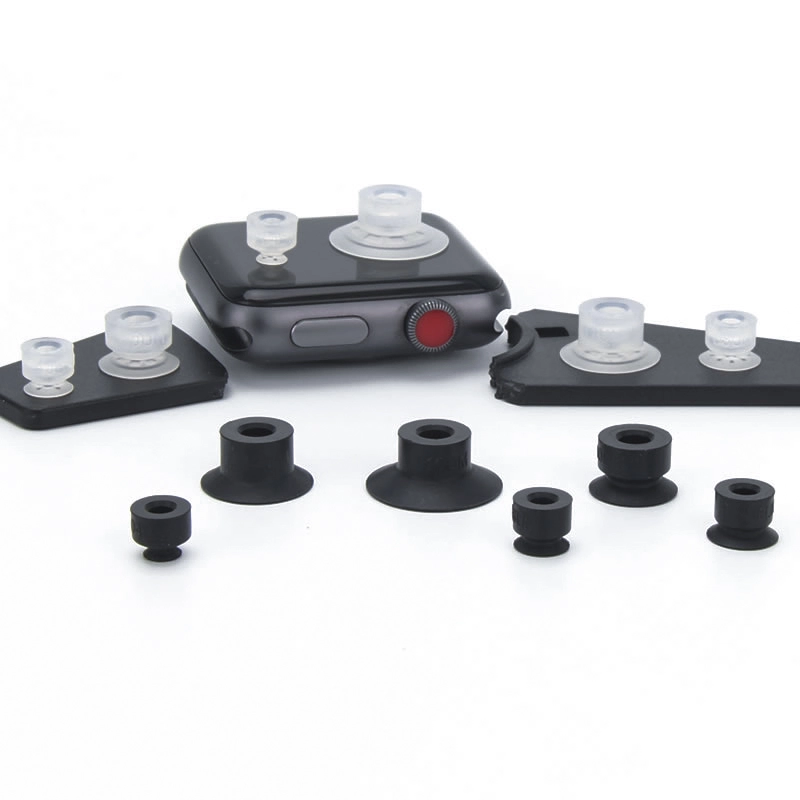

Benutzerdefinierte Formen:Die kompakten Vakuumsauger ZP3 können individuell an die spezifischen Anforderungen des Werkstücks und die Anforderungen des automatisierten Integrationssystems angepasst werden.

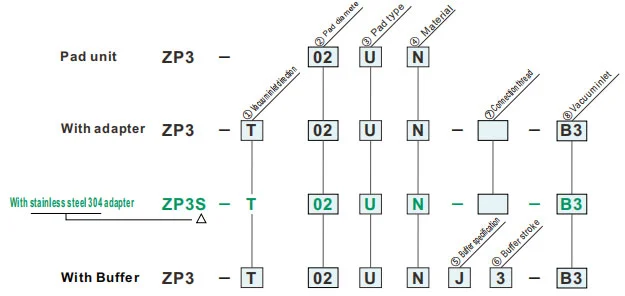

So bestellen Sie
| ①Vakuumeinlassrichtung | ⑦Verbindungsgewinde | ⑧Vakuumeinlass | |||||
| T | Vertikal |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Seitlich |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pad-Durchmesser (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Pad-Typ | |
| U | Wohnung |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
| ⑤Pufferspezifikation | |
| J | Rotierend |
| K | Nicht rotierend |
| ⑥Pufferhub | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Verbindungsgewinde | |
| A6 | M6x0,75 (Außengewinde) |
| B3 | M3x0,5 (Innengewinde) |
| ⑧Vakuumeinlass | |
| A3 | M3x0,5 (Außengewinde) |
| A4 | M4x0,7 (Außengewinde) |
| B3 | M3x0,5 (Innengewinde) |
| 04 | ø4 (Steckverbindung) |
| U2 | ø2 (Schlauchanschluss) |
| U4 | ø4 (Schlauchanschluss) |
Federreaktionskraft
| Pad-Typ | Pufferspezifikation | Pufferhub (mm) | Verbindungsthread | Anzugsdrehmoment ±5 % [N·m] |
Federreaktionskraft[N] | |
| Bei 0 Hub | Auf Hochtouren | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x 0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapter-Montageabmessungen |
|
Pad-Durchmesser: ø4 ~ø8
|
|
Pad-Durchmesser: ø10 ~ø16
|
| ①Vakuumeinlassrichtung | ⑦Verbindungsgewinde | ⑧Vakuumeinlass | ||
| T | Vertikal |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Seitlich |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pad-Durchmesser (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad-Typ | |
| ÄH | Flach mit Nut |
| B | Balg |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle.
|
⑤Pufferspezifikation
⑥Pufferhub (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Rotierend | ● | ● | ● | — | — |
| JB | Rotierend (mit Buchse) | — | — | — | ● | ● |
| K | Nicht rotierend | ● | ● | ● | ● | ● |
| ⑦Verbindungsgewinde | |
| A10 | M10x1 (Außengewinde) |
| A12 | M12x1 (Außengewinde) |
| B5 | M5x0,8 (Innengewinde) |
| ⑧Vakuumeinlass | |
| A4 | M4x0,7 (Außengewinde) |
| A5 | M5x0,8 (Außengewinde) |
| H5 | M5x0,8 (Außengewinde) |
| B4 | M4x0,7 (Innengewinde) |
| B5 | M5x0,8 (Innengewinde) |
| 04 | ø4 (Steckverbindung) |
| 06 | ø6 (Steckverbindung) |
| U2 | ø2 (Schlauchanschluss) |
| U4 | ø4 (Schlauchanschluss) |
| U6 | ø6 (Schlauchanschluss) |
Abmessungen (mm)
Das grüne Symbol steht für kundenspezifische Modelle.
U
Wohnung
| Modell | øA | øB | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referenzmodell: ZP3-015UGN
Adapter-Montageabmessungen
ÄH
Flach mit Nut
| Modell | øA | øB | øC | øD | E | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
|||||||
| ZP3 | 04 | ÄH |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Referenzmodell: ZP3-04UMGN
B
Balg
| Modell | øA | øB | øC | øD | E | F | Y | |||
|
② Unterlage Durchm. |
③ Unterlage Typ |
④ Unterlage Material |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Referenzmodell: ZP3-04UMGN
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
| Pad-Typ | Pad-Durchmesser (mm) | Anwendung | Typische Werkstückoberflächen und -formen | |||||||
| Wohnung | Winkte | Schräg | Verschiedene Höhen | Konvex | Ölig | |||||
|
|
|
|
|
|
|||||
| Kompakte P-Werbung | Flach (U) |
|
ø1,5~ø3,5 | Zur Aufnahme von Werkstücken mit ebener und unverformter Oberfläche | ⚪ | X | X | X | X | X |
| Flach mit Nut (UM) |
|
ø4~ø16 | Für ein Werkstück, das sich leicht verformen kann | ⚪ | X | X | X | X | △ | |
| Balg(B) |
|
ø4~ø16 | Zur Aufnahme von Werkstücken mit geneigter Oberfläche | ⚪ | △ | ⚪ | X | △ | X | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download
Hot-Tags: Kompakte Vakuumsauger ZP3, China, Hersteller, Lieferant, Fabrik
Anfrage absenden
Kontaktinformation
-
Adresse
Dorf Xiaruan, Stadt Baishi, Stadt Yueqing, Provinz Zhejiang, China
-
Tel
-
Email
Für Anfragen zu Vakuumsaugern, Vakuumerzeugern, Zubehör für pneumatische Komponenten oder zur Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
