Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Basic Kugelgelenk-Vakuumsauger ZP
Als führender chinesischer Hersteller bieten wir maßgeschneiderte Basis-Kugelgelenk-Vakuumsaugnäpfe ZP (Ø10-32 mm) für unregelmäßige Werkstücke an. Mit schwenkbaren Köpfen, Pufferhüben (6–50 mm) und hochwertigem Silikon/antistatischem Gummi sorgt unser Lagerbestand direkt ab Werk für Stabilität und Geräuschreduzierung. Am besten für Lithiumbatterielinien mit Edelstahloptionen geeignet.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen

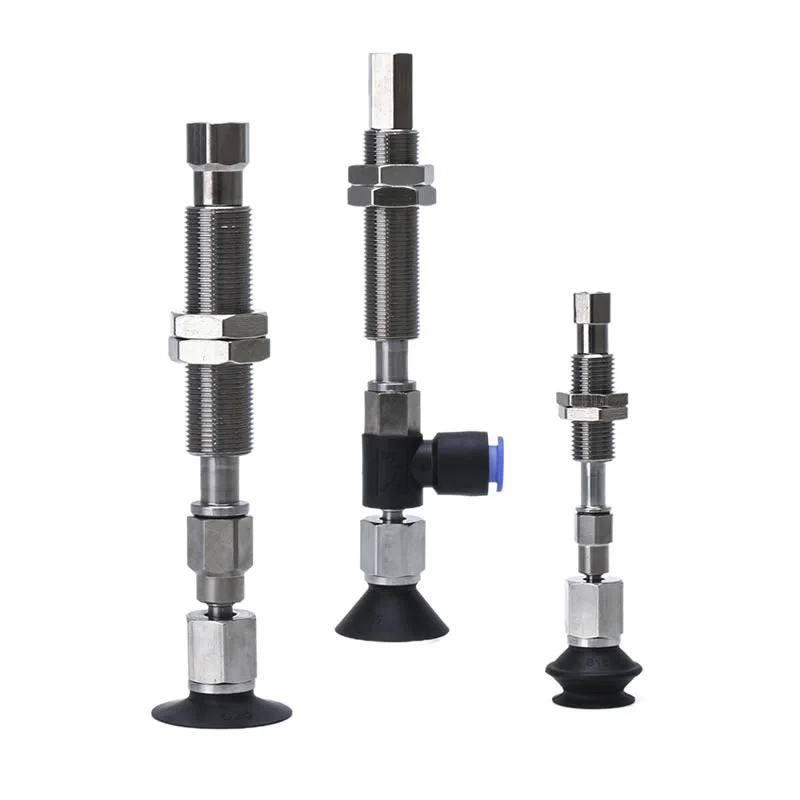

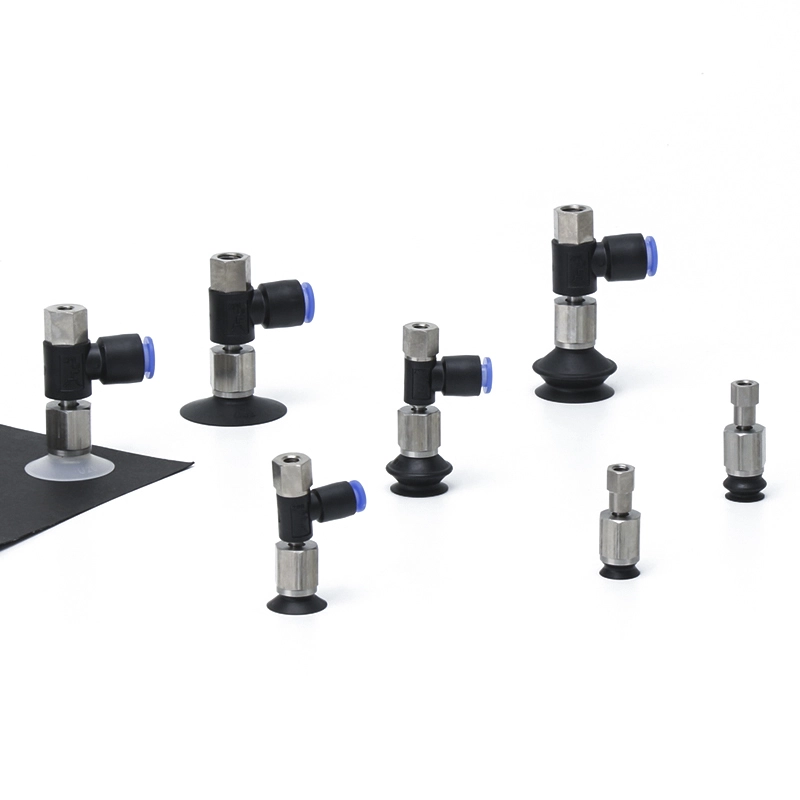

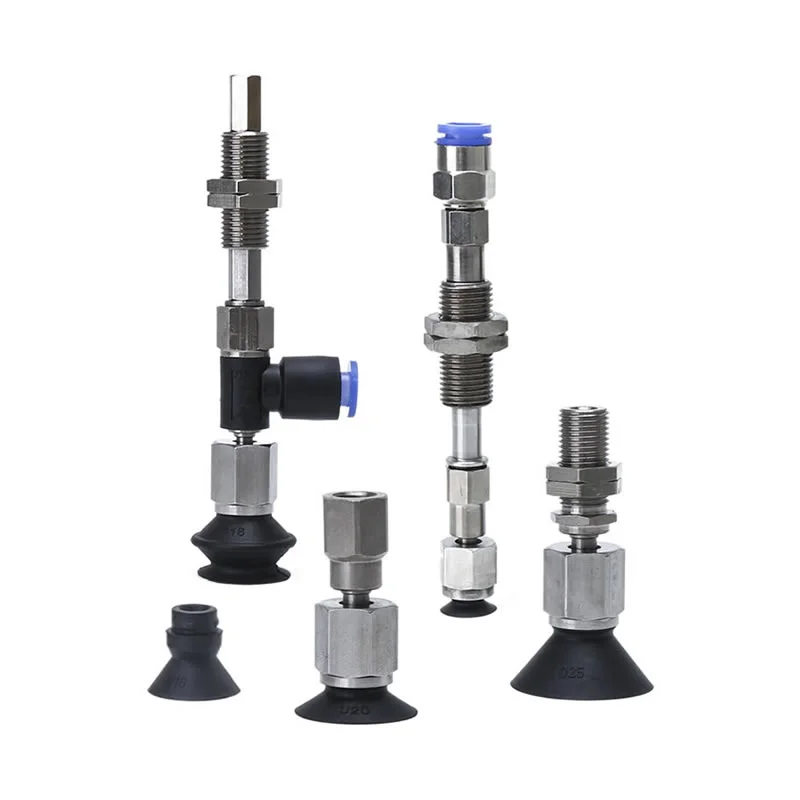

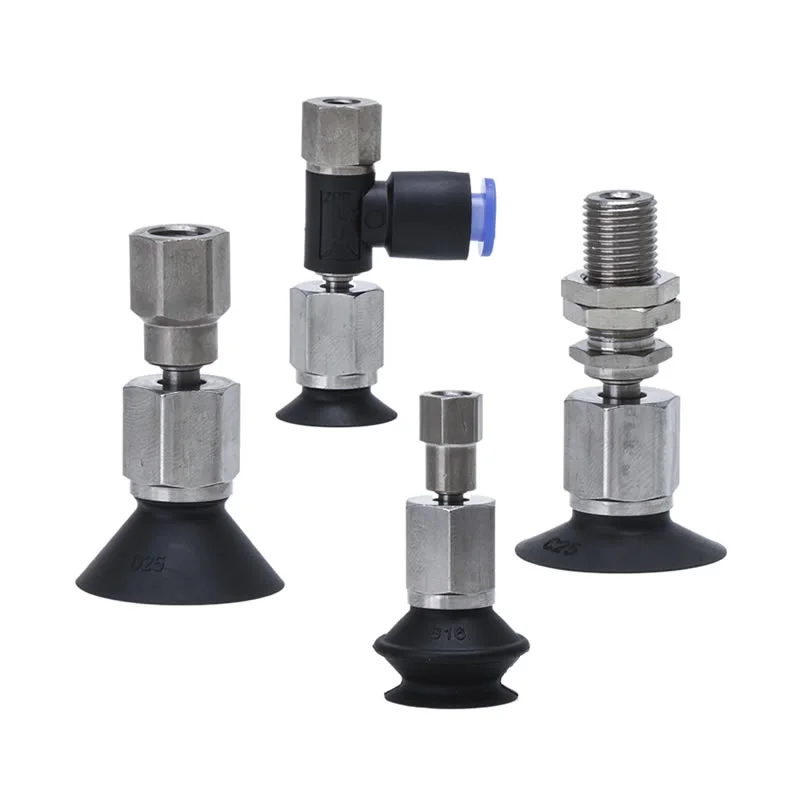

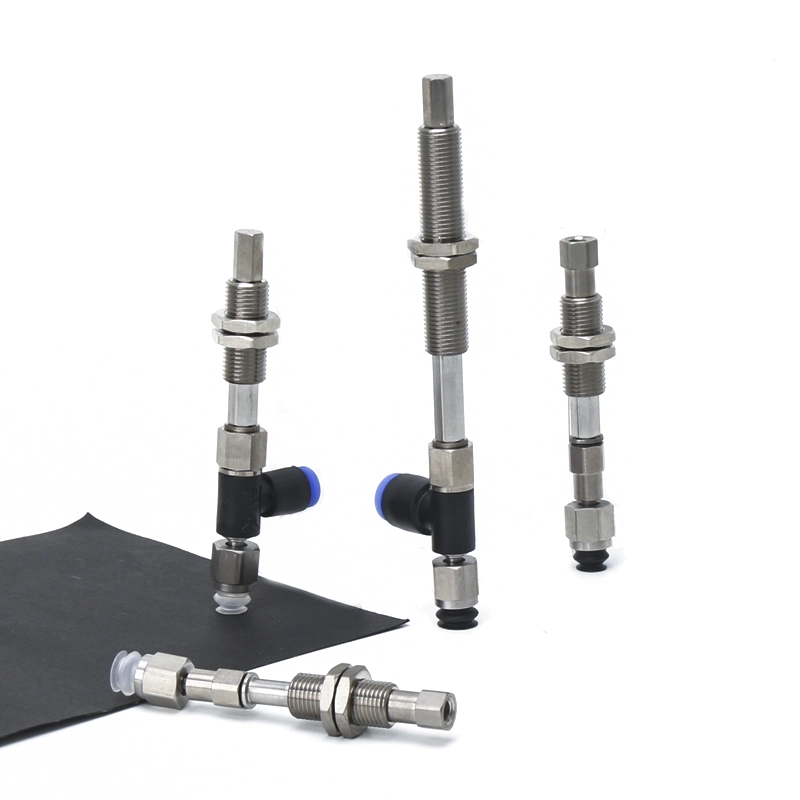

Basic Kugelgelenk-Vakuumsauger ZP
Kugelgelenktyp der ZPTF-Serie mit Adapter-Vakuumsaugern
Kugelgelenktyp der ZPTF-Serie mit Puffer-Vakuumsaugern
Kugelgelenktyp der ZPRF-Serie mit Adapter-Vakuumsaugern
Kugelgelenktyp der ZPRF-Serie mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Commaelec ist ein führender chinesischer Hersteller. Der Basis-Kugelgelenk-Vakuumsauger der ZP-Serie ist eine leistungsstarke pneumatische Komponente, die speziell für das Greifen unregelmäßiger, geneigter oder gebogener Werkstücke entwickelt wurde. Sein Design beinhaltet einen Kugelgelenkmechanismus – der an ein menschliches Gelenk erinnert – am Verbindungspunkt des Saugnapfes; Diese Funktion ermöglicht eine automatische Ausrichtung, sodass sich das Kugelgelenk frei drehen kann, wenn die Pfanne Kontakt mit einer geneigten Oberfläche hat. Es kompensiert automatisch Winkelabweichungen während der Greifvorgänge des Roboters und verhindert so Vakuumlecks, die durch eine mangelhafte Abdichtung verursacht werden. Die Serie ist in Durchmessern von 10 mm bis 32 mm erhältlich und bietet optional auch Modelle mit Puffermechanismus (Buffer) mit Hüben zwischen 6 mm und 50 mm an, um Werkstücke vor Beschädigungen durch mechanische Stöße zu schützen.
Technische Überlegenheit
Bei den Basic Kugelgelenk-Vakuumsaugern ZP handelt es sich nicht nur um Standardkomponenten; Es handelt sich um vielseitige Werkzeuge, die für Hochleistungsumgebungen entwickelt wurden.
1. Adaptives Schwenkkopfdesign
Der Kernvorteil des ZPTF-Modells ist sein Kugelgelenk-Schwenkmechanismus. Dadurch kann der Saugnapf geneigt und gedreht werden und passt sich automatisch dem Winkel des Werkstücks an. Diese Funktion erhöht die Stabilität der industriellen Handhabung, insbesondere von Automobilkarosserieteilen oder geformten Kunststoffen, erheblich.
2. Umfangreiches Größen- und Formensortiment
Um den vielfältigen Anwendungsanforderungen gerecht zu werden, bieten wir eine umfangreiche Auswahl:
Durchmesserbereich:Präzisionsgrößen von mindestens 10 mm bis 32 mm.
Tassentypen:Erhältlich in den Ausführungen flach, gerippt, Akkordeon (Balg) und tief, um alles zu handhaben, von dünnen Blechen bis hin zu schweren strukturierten Objekten.
3. Flexible Vakuumauslässe und Installation
Platzbeschränkungen in modernen Maschinen erfordern flexible Layouts. Unsere Basic Kugelgelenk-Vakuumsauger ZP zeichnen sich durch folgende Eigenschaften aus:
Dual-Outlet-Optionen:Vertikale und horizontale Vakuumeinlässe für die nahtlose Integration in kompakte Räume.
Montagevariante:Optionen zum Einbinden von Adaptern oder speziellen Pufferhalterungen für eine maßgeschneiderte Installation.
Kernvorteile
Griffstabilität:Besonders bei gewölbten Karosserieteilen, unregelmäßig geformten Spritzgussteilen oder Verpackungskartons sorgt die Kugelgelenkkonstruktion der Basic Kugelgelenk-Vakuumsauger ZP für ein gleichbleibend hohes Vakuumniveau.
Geräusch- und Stoßreduzierung:In Kombination mit einer Pufferhalterung absorbiert es effektiv die kinetische Energie bei Kontakt und verlängert so die Gesamtlebensdauer des Systems.
Anpassungsfähigkeit an spezielle Betriebsbedingungen:In der Lithium-Ionen-Batterieindustrie kann sie beispielsweise komplett aus Edelstahl maßgeschneidert gefertigt werden; Umgekehrt können in der Elektronikindustrie antistatische Materialien eingesetzt werden.
Anwendungsszenarien
Automobilteile:Greifen gebogener Bauteile wie Windschutzscheiben oder Türverkleidungen.
Logistiksortierung:Handhabung von Paketen mit unebenen Oberflächen.
3C-Elektronik:Erzielen einer präzisen Absaugung auf engstem Raum durch universelle Gelenkverstellung.
So bestellen Sie

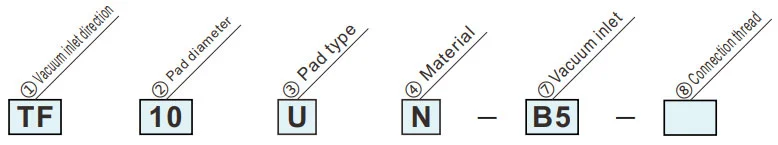

Kugelgelenktyp mit Adapter
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikongummi |
Das grüne Symbol steht für kundenspezifische Modelle
|
③ Pad-Typ
② Pad-Durchmesser (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Flache Ausführung | ● | ● | ● | ● | ● | ● | |||||||
| C | Flache Ausführung mit Rippen | ● | ● | ● | ● | ● | ● | |||||||
| B | Balgtyp | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakuumeinlassrichtung | D | Tiefer Typ | ● | — | ● | — | ● | — | ||||||
| TF | Vertikal |
|
⑦Vakuumeinlass | Innengewinde | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧Verbindungsgewinde | Außengewinde | A8 | M8 x1,0 | ● | — | |||||||||
| A10 | M10 x1,0 | — | ● | |||||||||||
|
⑦Vakuumeinlass | Innengewinde | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Seitlich |
|
One-Touch-Montage | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Verbindungsgewinde | Weiblicher Faden | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

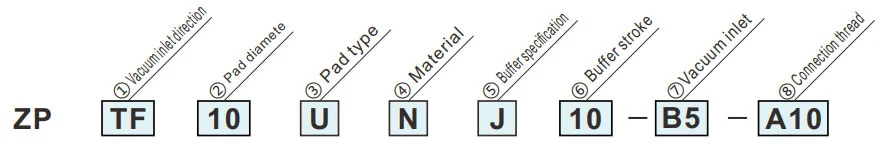

Kugelgelenktyp mit Puffer
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiger Silikonkautschuk |
Das grüne Symbol steht für kundenspezifische Modelle
|
③ Pad-Typ
② Pad-Durchmesser (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Flache Ausführung | ● | ● | ● | ● | ● | ● | ||||||
| C | Flache Ausführung mit Rippen | ● | ● | ● | ● | ● | ● | ||||||
| B | Balgtyp | ● | ● | ● | ● | ● | ● | ||||||
| D | Tiefer Typ | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Pufferhub | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vakuumeinlassrichtung | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikal |
|
⑦Vakuumeinlass | Weiblich Faden |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| One-Touch-Anpassung | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Verbindungsgewinde | Außengewinde | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Seitlich |
|
⑦Vakuumeinlass | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Verbindungsgewinde | Außengewinde | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14×1,0 | 一 | ● | ||||||||||
| ⑤Pufferspezifikation | |
| J | Rotierend |
| K | Nicht rotierend |
Spezifikationen
| Sicherungsring/Pad-Typ | Pad-Durchmesser/Abmessungen | Anwendung | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ohne Sicherungsring | Flache Ausführung (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Ovaler Typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Für Werkstücke mit begrenzter Adsorptionsfläche | |
| Dünner flacher Typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Faltenbildung oder Verformung während der Adsorption können reduziert werden. | |
| Dünner flacher Typ mit Rippchen (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Werkstücke können entnommen werden Dank der Rippen lässt es sich leicht lösen |
|
| Balgtyp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Für den Einsatz dort, wo kein Platz für einen Puffer ist oder für Werkstücke mit geneigten Flächen | |
| Mit Sicherungsring | Flache Ausführung (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Flache Ausführung mit Rippchen (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke, die sich leicht verformen. Dank der Rippen können Werkstücke leicht entnommen werden | |
| Balgtyp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für den Einsatz dort, wo kein Platz für einen Puffer ist oder für Werkstücke mit geneigten Flächen | |
| Tiefer Typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Für Werkstücke mit gekrümmten Oberflächen oder für kugelförmige Werkstücke | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
