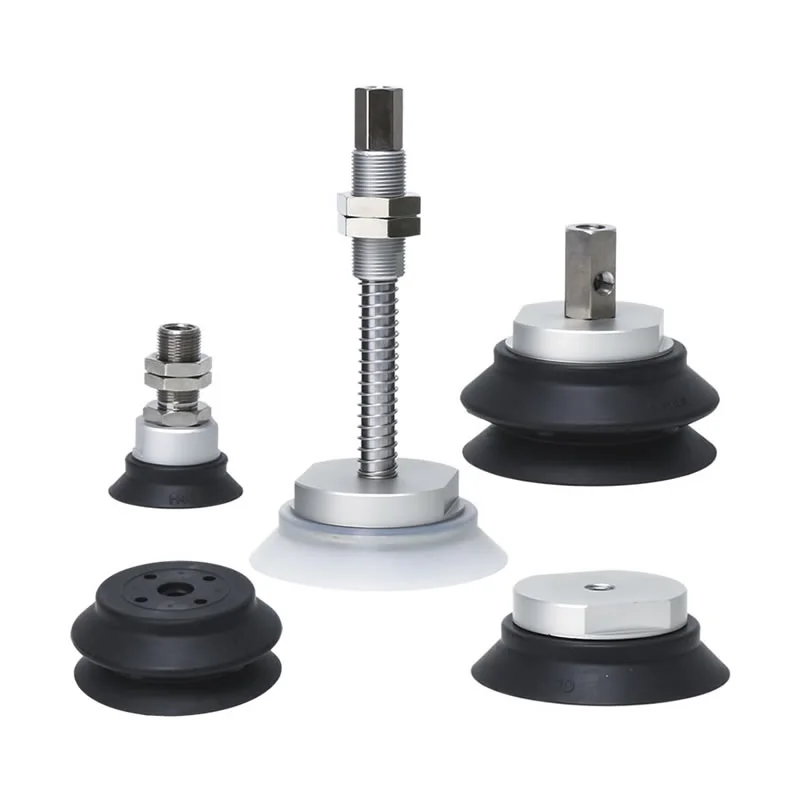

Hochsteife Vakuum-Saugnäpfe ZP
Als führender chinesischer Hersteller bietet unser Werk maßgeschneiderte hochsteife Vakuumsaugnäpfe ZP (Ø40-125 mm) für schwere Aufgaben an. Als Top-Lieferant bieten wir NBR-, Silikon- und antistatische Materialien mit gepolstertem Design zur Abmilderung von Stößen. Perfekt für empfindliche Oberflächen und Lithiumbatterieleitungen.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Hochsteife Vakuum-Saugnäpfe ZP
Hochleistungs-Pad-Einheit der ZP-Serie
Robuste Vakuumsauger der ZPT-Serie mit Adapter
Robuste Vakuumsauger der ZPT-Serie mit Adapter
Robuste Vakuumsauger der ZPX-Serie mit Adapter

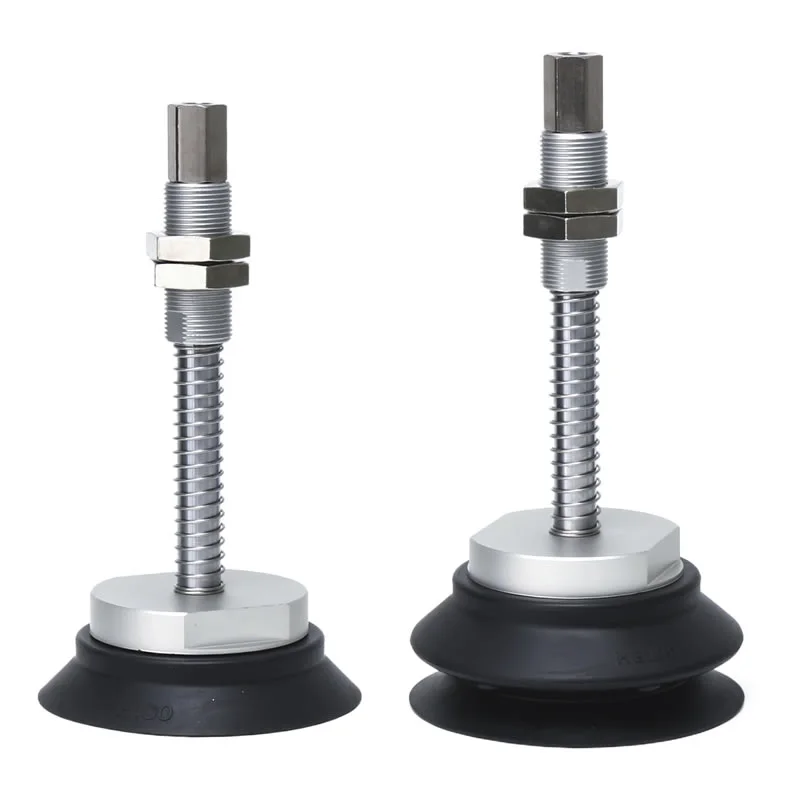

Hochleistungs-Vakuumsauger der ZPX-Serie mit Puffer
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Die hochsteifen Vakuumsauger ZP stellen eine industrielle Greiflösung dar, die speziell für die Handhabung großer, schwerer oder leicht verformbarer Werkstücke entwickelt wurde. Als spezialisierter Hersteller in China haben wir dieses Produkt mit einer verstärkten Saugnapf-Basisstruktur und Halterungsbaugruppe entwickelt; Dies gewährleistet eine außergewöhnliche Widerstandsfähigkeit gegen seitliche Kräfte und sorgt für eine hervorragende Stabilität beim Greifen schwerer Lasten, was es zu einer unverzichtbaren maßgeschneiderten pneumatischen Komponente im Bereich der Schwerindustrieautomation macht.
Technische Spezifikationen und Vielseitigkeit
1. Optionen mit großem Durchmesser für maximalen Hub
Um unterschiedlichen Lastanforderungen gerecht zu werden, sind die hochsteifen Vakuumsauger ZP in mehreren großen Durchmessern erhältlich:
φ40, φ50, φ63, φ80, φ100 und φ125 mm.
Diese Größen ermöglichen eine Hochvakuum-Kontaktfläche und sorgen so für die nötige Hebekraft für schwere Industriekomponenten.
2. Auswahl mehrerer Materialien für unterschiedliche Umgebungen
Die Arbeitsumgebung bestimmt das Material. Wir bieten eine Vielzahl hochwertiger Elastomere an, um sicherzustellen, dass Ihr Saugnapf in seiner spezifischen Anwendung erfolgreich ist:
NBR (Nitrilkautschuk):Hervorragende Ölbeständigkeit für Automobil- und Bearbeitungsumgebungen.
Silikonkautschuk:Ideal für Hochtemperaturanwendungen und Lebensmittelsicherheit.
Polyurethan und Fluorkautschuk:Hohe Verschleißfestigkeit und chemische Stabilität für spezielle industrielle Reinigungs- oder Beschichtungslinien.
Antistatische Materialien:Entscheidend für die elektronische Montage und die Handhabung von Halbleitern.
3. Integrierte Dämpfung und Montage
Sicherheit und Präzision gehen Hand in Hand. Unsere hochsteifen Vakuumsauger ZP bieten:
Gepolsterte Versionen:Mildert effektiv Aufprallkräfte bei Kontakt, schützt empfindliche Oberflächen und reduziert Systemvibrationen.
Nicht gepolsterte Versionen:Für Anwendungen, bei denen starrer, direkter Kontakt bevorzugt wird.

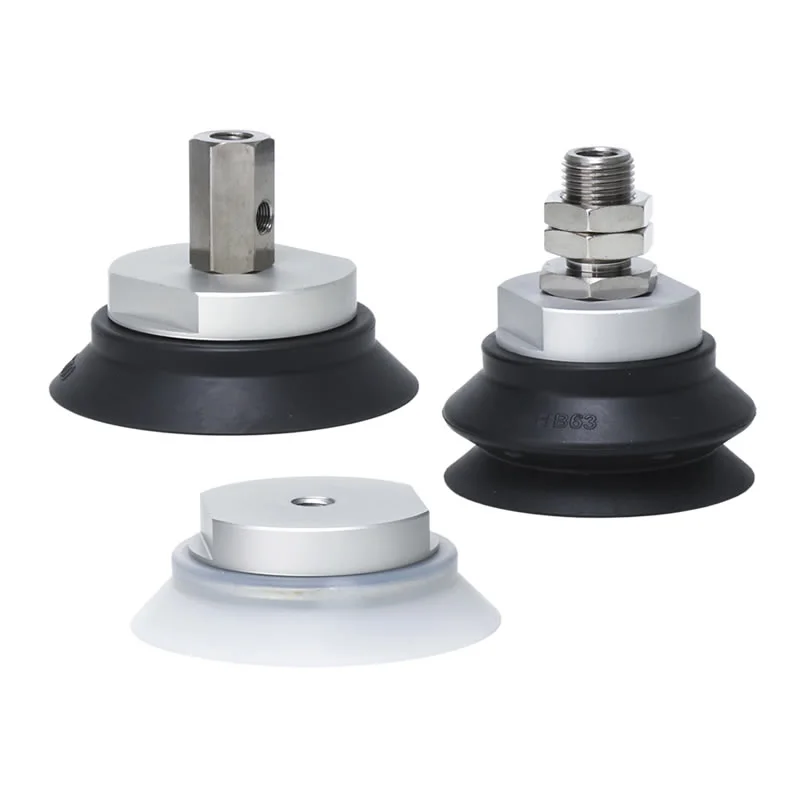

Flexible Montage:Erhältlich mit Außen- oder Innengewinde und vertikalen Vakuumauslässen, passend zu Ihren vorhandenen Maschinenlayouts.
Warum sollten Sie sich für die hochsteifen Vakuum-Saugnäpfe ZP von Commaelec Factory entscheiden?
1. Verstärktes Basisdesign:Die hochsteifen Vakuum-Saugnäpfe ZP von Commaelec zeichnen sich durch eine erhöhte Steifigkeit an der Verbindungsstelle zwischen Saugnapf und Fitting aus und widerstehen effektiv seitlichen Scherkräften.
2. Große Auswahl an Größen:Diese Saugnäpfe sind in verschiedenen Größen von 40 bis 125 mm Durchmesser erhältlich und wurden speziell für die Handhabung schwerer Gegenstände wie schweres Blech, Stein und großflächiges Glas entwickelt, um eine felsenfeste Haftung zu gewährleisten.
3. Als Lieferant mit eigener Produktionsstätte bietet Commaelec drei Materialoptionen an:
Antistatisch:Speziell für die Elektronik- und Halbleiterindustrie entwickelt, um Schäden an empfindlichen Komponenten durch statische Entladung zu verhindern.
Komplett aus Edelstahl gefertigte Komponenten:Besonders geeignet für die Lithium-Ionen-Batterieindustrie, erfüllt die Anforderungen an kupfer- und zinkfreie Materialien mit hoher Korrosionsbeständigkeit und Sauberkeit.
Fluorkautschuk (FKM) und EPR:Ideal für chemische Umgebungen oder Hochtemperaturvorgänge (z. B. Entformen von Spritzgussteilen) und bietet hervorragende chemische Stabilität und Witterungsbeständigkeit.

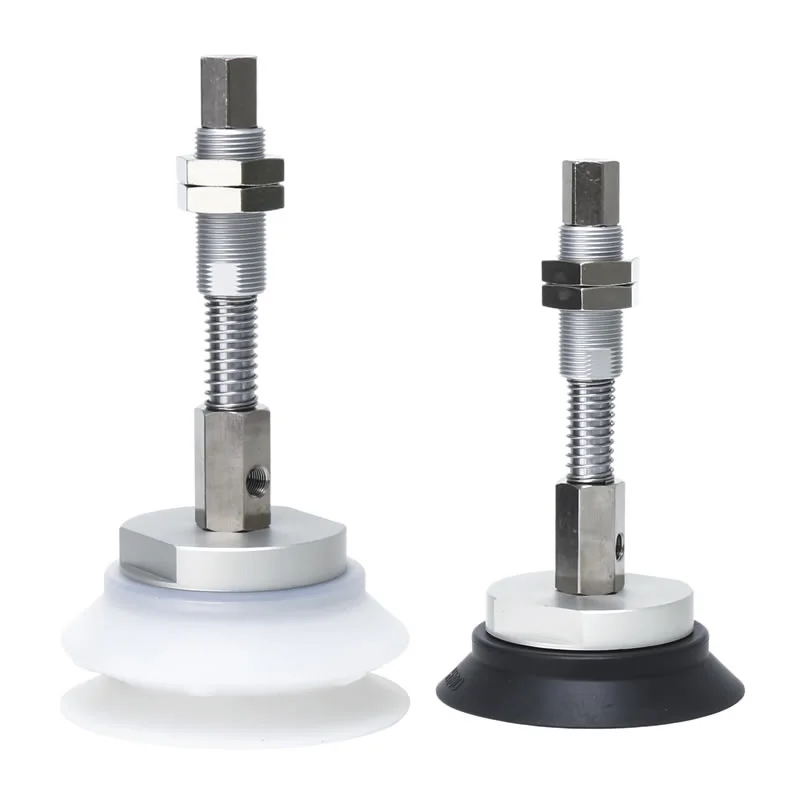

4. Präzisionsdämpfungstechnologie:Erhältlich in einer gepolsterten Version mit einem Hubbereich von 6 mm–50 mm. Wenn der Saugnapf empfindliche Oberflächen (z. B. ultradünnes Glas) berührt, absorbiert die Dämpfungshalterung die sofortige Aufprallenergie, wodurch die Geräuschentwicklung erheblich reduziert und die Lebensdauer der Ausrüstung verlängert wird.
5. Multidirektionale Vakuumlösungen:Die Montagehalterung für hochsteife Vakuumsaugnäpfe ZP unterstützt sowohl vertikale als auch seitliche Vakuumanschlusskonfigurationen mit umschaltbaren Innen- und Außengewindeoptionen; Dieses Design vereinfacht die räumliche Anordnung und den Installationsprozess an der End-of-Arm-Tooling-Schnittstelle (EOAT) erheblich.

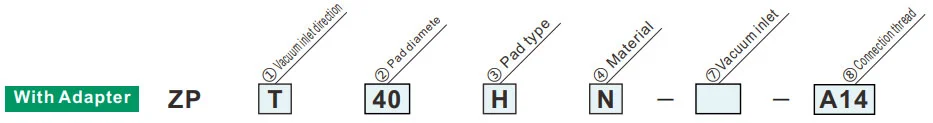

So bestellen Sie
| ②Paddurchmesser | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad-Typ | |
| H | Flach mit Rippe |
| HB | Balgtyp |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
Das grüne Symbol steht für kundenspezifische Modelle
| ①Vakuumeinlassrichtung | Pad-Durchmesser | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikal |
|
⑦Vakuuminlet | Innengewinde | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Außengewinde | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Seitlich |
|
Innengewinde | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Pad-Durchmesser | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
Das grüne Symbol steht für kundenspezifische Modelle
| ③Pad-Typ | |
| H | Flach mit Rippe |
| HB | Balgtyp |
| ①Vakuumeinlassrichtung | |
| T | Vertikal |
| X | Seitlich |

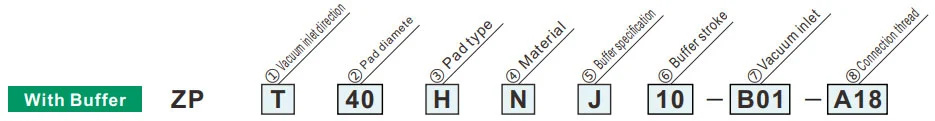

| ③Pad-Typ | |
| H | Flach mit Rippe |
| HB | Balgtyp |
| ⑤Pufferspezifikation | |
| J | Rotierend (Aluminium, ohne Buchse) |
| JB | Rotierend (Messing, mit Buchse) |
| JF | Rotierend (Stahl, mit Buchse) |
| KB | Nicht rotierend (Messing, mit Buchse) |
| ⑦Vakuumeinlass | |
| B01 | Rc1/8 |
| ②Pad-Durchmesser | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
Das grüne Symbol steht für kundenspezifische Modelle
| Pad-Durchmesser | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Pufferhub | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Verbindungsgewinde | Außengewinde | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Federreaktionskraft
| Verbindungsthread | Anzugsdrehmoment ±5 %[N·m] | Pufferhub (mm) | Federreaktionskraft[N] | |||
| Aluminium(J) | Messing, mit Buchse (JB/KB) | Stahl, mit Buchse (JF) | Bei 0Takt | Auf Hochtouren | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
