Die Vakuumsaugung ist eine Kernlösung für „flexibles Greifen“ in der industriellen Automatisierung mit vier Kernvorteilen: schonendes Greifen, Anpassungsfähigkeit an Werkstücke aus mehreren Materialien/unregelmäßige Werkstücke, Sauberkeit und Umweltschutz sowie flexibler Betrieb. Es kann an unterschiedliche Brancheneigenschaften von Werkstücken angepasst werden (dünn/dick, präzise/grob, hygienisch/standard).
Basic Vakuum-Saugnäpfe ohne Sicherungsring ZP
Die in China hergestellten Basis-Vakuumsaugnäpfe ZP ohne Sicherungsring besitzen erhebliche Vorteile und Verkaufsargumente: Erstens bieten sie eine hohe Kosteneffizienz. Mithilfe einer ausgereiften Fertigungsbasis können sie die Kosten effektiv kontrollieren und gleichzeitig die Produktleistung sicherstellen, wodurch die Beschaffungskosten für Kunden gesenkt werden. Zweitens bieten sie verschiedene Produktkategorien mit mehreren Spezifikationen und Modellen; Drittens ist ihre Technologie ausgereift. Durch die Verwendung hochwertiger Materialien wie Silikon und fortschrittlicher Vakuum-Druckhaltetechnologie gewährleisten sie eine starke Haftung und Stabilität und garantieren so eine sichere Materialhandhabung. Viertens ist ihre Lieferkette stabil und wird durch eine robuste inländische Industriekette und starke Produktionskapazitäten unterstützt, um eine pünktliche Lieferung sicherzustellen. Diese Vorteile machen im Inland hergestellte Vakuumsauger im Bereich der industriellen Automatisierung äußerst wettbewerbsfähig.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Basic ohne Sicherungsringpolster ZP-Werkzeug
Pad-Einheit der ZP-Serie
ZPT-Serie mit Adapter-Vakuumsaugern
ZPT-Serie mit Puffer-Vakuumsaugern
ZPR-Serie mit Adapter-Vakuumsaugern
ZPR-Serie mit Puffer-Vakuumsaugern
ZPY-Serie mit Adapter-Vakuumsaugern
ZPY-Serie mit Puffer-Vakuumsaugern
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Was sind Basis-Vakuumsaugnäpfe ZP ohne Sicherungsring?
Definition & Funktion
• Vakuum-Greifwerkzeug:Erzeugt eine Abdichtung zur Werkstückoberfläche, um das Heben und Positionieren zu ermöglichen
• Flexible Anwendung:Geeignet für glatte, flache oder leicht gewölbte Oberflächen
• Automatisierungsunterstützung:Wird in Roboterarmen, Förderbändern und Handhabungssystemen verwendet
Strukturelle Merkmale
• Hergestellt aus langlebigen Elastomeren wie Silikon oder Polyurethan
• Leichtbauweise zur Reduzierung der Belastung von Robotersystemen
• Erhältlich in mehreren Durchmessern und Formen für verschiedene Anwendungen
Kernvorteile
Flexible und einfache Installation
• Keine Sicherungsringstruktur vereinfacht Montage und Austausch
• Reduziert Installationszeit und Wartungsaufwand
Zuverlässige Dichtungsleistung
• Gewährleistet einen stabilen Vakuumgriff auf glatten und nicht porösen Oberflächen
• Sorgt für eine gleichmäßige Saugleistung bei Hochgeschwindigkeitsvorgängen
Kostengünstige Lösung
• Einfache Struktur senkt Herstellungs- und Austauschkosten
• Ideal für groß angelegte Anwendungen oder Anwendungen mit hohen Zyklen
Langlebig und verschleißfest
• Hochwertige Materialien sorgen für eine lange Lebensdauer
• Beständig gegen Abrieb und wiederholten Gebrauch
Breite Kompatibilität
• Kompatibel mit verschiedenen Vakuumerzeugern und Montagesystemen
• Geeignet für verschiedene Industrieumgebungen
Anpassungs- und Produktionsprozess
Anpassungsoptionen
Um den unterschiedlichen Anforderungen der industriellen Automatisierung gerecht zu werden, können die Basis-Vakuumsaugnäpfe ZP ohne Sicherungsring von der Materialauswahl bis zum strukturellen Design vollständig angepasst werden:
• Materialauswahl
o Silikon (SI): Hohe Temperaturbeständigkeit, ideal für Elektronik und saubere Umgebungen
o Polyurethan (PU): Hervorragende Verschleißfestigkeit für hochzyklische Einsätze
o NBR: Kostengünstige Lösung für allgemeine Industrieanwendungen
o Optional antistatische oder lebensmittelechte Materialien für Spezialindustrien
• Größe und Geometrie
o Große Auswahl an Durchmessern für unterschiedliche Tragfähigkeiten
o Flache oder leichte Balgstrukturen für unterschiedliche Oberflächenbeschaffenheiten
• Härte und Elastizität (Shore A)
o Weichere Materialien für empfindliche oder zerbrechliche Produkte
o Härtere Mischungen für Schwerlast- oder Hochgeschwindigkeitshandhabung
o Optimiertes Gleichgewicht zwischen Flexibilität und Haltbarkeit
• Montage- und Schnittstellenkompatibilität
o Anpassung an verschiedene Halterungen und Vakuumsysteme
o Passende Gewindegröße und Verbindungstyp (metrisch, BSP, NPT)
o Integration mit verschiedenen Montageelementen oder Adaptern
• Anwendungsspezifisches Design
o Rutschfeste Oberflächenmuster für besseren Halt
o Ölbeständige oder chemikalienbeständige Materialien für raue Umgebungen
o Anpassung der Leistung bei hohen oder niedrigen Temperaturen

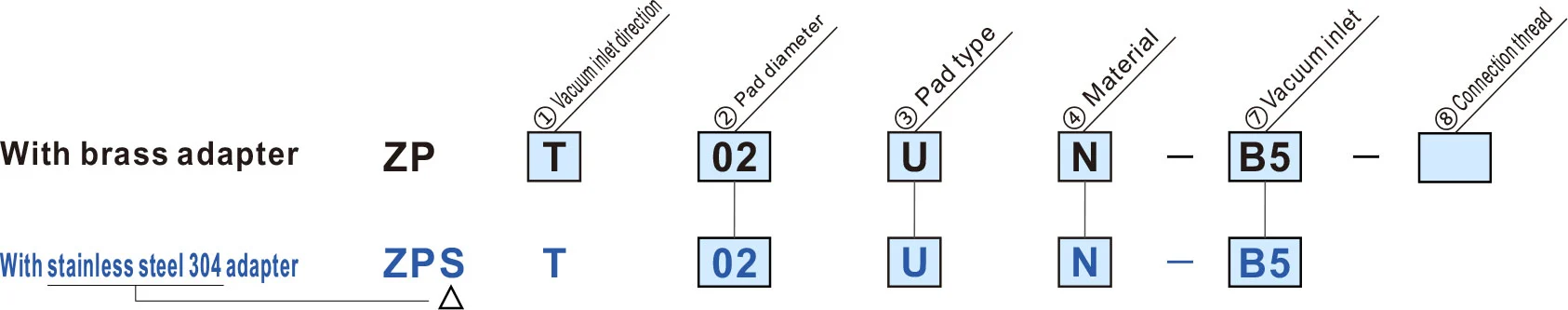

So bestellen Sie
|
③ Pad-Typ
② Pad-Durchmesser (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flacher Typ/Ovaler Typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtyp | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dünner flacher Typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dünne, flache Ausführung mit Rippen | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiges Silikongummi |
Das blaue Symbol steht für kundenspezifische Modelle
| Adapter-Montageabmessungen | |
| Wenn ein Adapter vom Kunden hergestellt wird, konstruieren Sie den Adapter mit den rechts gezeigten Abmessungen. |
|
| ① Vakuumeinlassrichtung | ⑦ Vakuumeinlass | ⑧ Anschlussgewinde | |||||||
| T | Vertikal |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Seitlich |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Pad-Durchmessertyp (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Flacher Typ/Ovaler Typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtyp | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dünner flacher Typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dünne, flache Ausführung mit Rippen | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiges Silikongummi |
Das blaue Symbol steht für kundenspezifische Modelle.
| ⑧ Anschlussgewinde | ||
| Männlicher Thread | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Weiblicher Faden | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuumeinlass | |||
| Männlicher Thread | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Weiblicher Faden | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Widerhakenbefestigung | U4 | Für ø4 Weichschläuche | M-5AU-4 |
| N4 | Für ø4 Nylonschläuche | M-5AN-4 | |
| U6 | Für weiche Schläuche ø6 | M-5AU-6 | |
| N6 | Für ø6 Nylonschläuche | M-5AN-6 | |
| One-Touch-Montage | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuumeinlassrichtung | ⑦ Vakuumeinlass | |||||||||
| T | Vertikal |
|
B3B5U4N4U6N60406 |
|||||||
| R | Seitlich |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

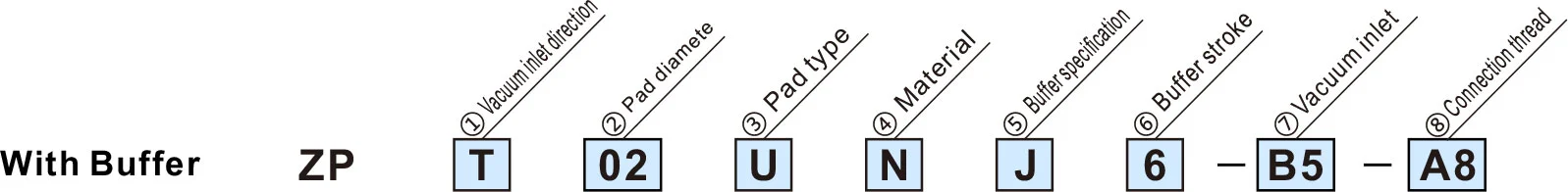

③ Pad-Typ
② Pad-Durchmesser (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Flacher Typ/Ovaler Typ | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Balgtyp | — | — | ● | ● | — | — | — | — | — | — |
| UT | Dünner flacher Typ | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Dünne, flache Ausführung mit Rippen | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Material | |
| N | NBR |
| S | Silikonkautschuk |
| U | Urethankautschuk |
| F | FKM |
| GN | Leitfähiges NBR |
| GS | Leitfähiges Silikongummi |
Das blaue Symbol steht für kundenspezifische Modelle.
| ⑤ Pufferspezifikation | |
| J | Rotierend |
| K | Nicht rotierend |
| JN | Rotierend (Ohne Pufferplatte) |
| KN | Nicht rotierend (Ohne Pufferplatte) |
| ⑥ Pufferhub | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuumeinlass | |||
| Männlicher Thread | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Weiblicher Faden | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Schlauchtülle | U4 | Für ø4 Weichschläuche | M-5AU-4 |
| N4 | Für ø4 Nylonschläuche | M-5AN-4 | |
| U6 | Für weiche Schläuche ø6 | M-5AU-6 | |
| N6 | Für ø6 Nylonschläuche | M-5AN-6 | |
| One-Touch-Montage | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Anschlussgewinde | |
| A8 | M8 x 1,0 |
Spezifikationen
| Sicherungsring/Pad-Typ | Pad-Durchmesser/Abmessungen | Anwendung | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Ohne Sicherungsring | Flache Ausführung (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Ovaler Typ (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Für Werkstücke mit begrenzter Adsorptionsfläche | |
| Dünner flacher Typ (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Faltenbildung oder Verformung während der Adsorption können reduziert werden. | |
| Dünner flacher Typ mit Rippchen (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Für weiche Werkstücke wie dünne Bleche oder Vinyl. Werkstücke können entnommen werden Dank der Rippen lässt es sich leicht lösen |
|
| Balgtyp (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Für den Einsatz dort, wo kein Platz für einen Puffer ist oder für Werkstücke mit geneigten Flächen | |
| Mit Sicherungsring | Flache Ausführung (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke mit ebenen und unverformten Oberflächen |
| Flache Ausführung mit Rippchen (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für Werkstücke, die sich leicht verformen. Dank der Rippen können Werkstücke leicht entnommen werden | |
| Balgtyp (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Für den Einsatz dort, wo kein Platz für einen Puffer ist oder für Werkstücke mit geneigten Flächen | |
| Tiefer Typ (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Für Werkstücke mit gekrümmten Oberflächen oder für kugelförmige Werkstücke | |
Polstermaterial und Eigenschaften
⚪:Geringer oder kein Einfluss △:Kann je nach Bedingungen verwendet werden X:Nicht geeignet
|
Material
Eigenschaften
|
Symbol | Durometer HS (±5°) |
Farbe von Gummi |
Betrieb Temperatur Bereich (°C) |
Öl Widerstand Benzin |
Öl Widerstand Benzol |
Base Widerstand |
Säure Widerstand |
Witterungsbeständigkeit | Ozon Widerstand |
Abrieb Widerstand |
Wasserdicht | Lösungsmittel Widerstand (Benzol, Toluol) |
Anwendung |
| NBR | N | 50 | Schwarz | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Übertragung allgemeiner Arbeiten, Wellpappe, Furnierplatten, Eisenplatten und andere |
| Silikonkautschuk | S | 45 ~ 50 | Weiß | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter, Entfernen aus Druckguss, Dünnarbeiten, Küchenmaschine |
| Urethankautschuk | U | 50 ~ 60 | Braun | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Wellpappe, Eisenplatte, Furnierplatte |
| FKM | F | 60 | Schwarz | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Chemische Arbeit |
| Leitfähiges NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Allgemeine Arbeit von Halbleitern (Widerstand gegen statische Elektrizität) | |
| Leitfähiges Silikongummi | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Halbleiter (statische Elektrizität) |
Die obige Tabelle deckt nur allgemeine Eigenschaften der betreffenden Gummimaterialien ab. Das blaue Symbol steht für kundenspezifische Modelle.
Anwendungsübersicht von pneumatischen Komponenten (Vakuumsauger) in verschiedenen Industriebereichen
I. Kernstärken
II. Extraktion von Anwendungen nach Branchen
A. Medizin und medizinische Industrie
A.1: Kernanforderungen:Sauber und schadstofffrei (FDA/GMP-konform), sanft und nicht schädigend und verhindert Kreuzkontaminationen
A.2 Schlüsselszenarien:
1. Pharmazeutische Verpackung: Arzneimittelflasche / Arzneimittelteller / Infusionsbeutelaufnahme (Saugnapf aus lebensmittelechtem Silikon, keine Partikelabgabe)
2. Montage medizinischer Geräte: Handhabung chirurgischer Instrumente/medizinischer Katheter/Prothesenteile (einstellbarer Unterdruck, Verformungsschutz)
3. Biologisches Labor: Petrischale/Zentrifugenröhrchen/Reagenzkartentransfer (chemikalienbeständig, steril kompatibel)
B. Elektronik- und Halbleiterindustrie
B.1 Kernanforderungen:Antistatisch (10⁶-10¹¹Ω), präzise Positionierung (Fehler ≤0,01 mm), Kratzfestigkeit
B.2 Schlüsselszenarien:
1. Chip/Halbleiter: Wafer-Handhabung, Chip-Verpackung (poröse Keramik/antistatischer Silikon-Saugnapf, gleichmäßiger Unterdruck zur Vermeidung von Brüchen)
2. Leiterplatte/Komponenten: Flexible Leiterplatte, Mikrokomponenten (0402-Widerstände) oberflächenmontiert (dünne Silikon-/Gel-/Mikrosaugnäpfe, um Faltenbildung/Reißen zu verhindern)
3. Display: LCD/OLED-Panel, Touch-Glasgriff (hochtransparentes Material, keine Flecken und Kratzer)
C. Automobil- und Autoteileindustrie
C.1 Kernanforderungen:große Saugleistung (einzelne Saugscheibe ≥500 N), Anpassung an mehrere Spezifikationen (Metall/Kunststoff/Glas), rutschfest
C.2 Schlüsselszenarien:
4. Karosseriebau: Stahlblech-/Türrahmenhandhabungsschweißen (Gummi mit großem Durchmesser/Mehrfachsaugnapfanordnung, rutschfeste Textur)
5. Glas/Innenraum: Windschutzscheibenmontage, Ledersitzflächenübertragung (temperaturbeständige Silikon-/Schwammsaugnäpfe, Verformungsschutz)
6. Teile: Motorzylinderkörper / Getriebegehäusegreifer (Vakuum + mechanische Verriegelung, Absturzsicherung)
D. Lebensmittel- und Verpackungsindustrie
D.1 Kernanforderungen:Lebensmittelechtes Material (FDA-zertifiziert), leicht zu reinigen, bruchfest
D.2 Schlüsselszenarien:
1. Lebensmittelhandhabung: Backwaren / Frischfleisch / Obstsortierung (Schwammsaugnapf mit geringer Saugkraft, geruchlos und leicht zu waschen)
2. Verpackungsautomatisierung: Öffnen von Verpackungsbeuteln, Formen steriler Kartons (Eliminierung statischer Elektrizität/Mehrpunktabsaugung, geeignet für dünne/harte Verpackungen)
E. Logistik- und Lagerbranche
E.1 Kernanforderungen:Effiziente Anpassung (mehrere Warenspezifikationen), stabiler Druck, Absturzsicherung
E.2 Schlüsselszenarien:
1. Kartonhandhabung: E-Commerce-Kartonsortierung (einstellbare Sauganordnung, Vakuumdruck)
2. Platte/Rolle: Holzplatte/Kunststofffolienrollenübertragung (langer Streifen/ringförmiger Saugnapf, gleichmäßige Adsorption zur Vermeidung von Versatz)
F. Neue Energie und Spezialindustrien
F.1 Neue Energie (Lithiumbatterie/PV):
1. Lithiumbatterieplatte (antistatischer poröser Saugnapf, staubabweisend), Photovoltaikglas (großer Saugnapf aus Silikon, keine Kratzer)
F.2 Druck und Papier
1. Erfassung von Papier/Drucksachen (saugfähiges Papiermaterial, leichter Unterdruck zur Vermeidung von Rissen und Tintenverunreinigungen)
III. Zusammenfassung der Kernanpassungslogik
| Werkstückeigenschaften | Programm zur Pipettenanpassung | Entsprechende Branchenszenarien |
| Dünn / Zerbrechlich / Präzision | Silikon-/Keramikmaterial, Mikro-Unterdruck, Mikro-Saugdüse | Elektronische Halbleiter, Pharmazeutika |
| Schwere Gegenstände / Große Größe | Gummimaterial, Saugnapf mit großem Durchmesser, Anordnung mehrerer Saugnäpfe | Automobile, Logistikpaneele |
| Gesundheit/Vermeidung von Umweltverschmutzung | Lebensmittel-/medizinisches Silikon, leicht zu reinigende Struktur | Medizin, Essen |
| Weiche/unregelmäßige Oberflächen | Schwammmaterial, verformbarer Saugnapf | Autoinnenräume, Essen |
| Antistatische Anforderungen | Antistatisches Silikon, ionenwindunterstützt | elektronischer Halbleiter |
Installationshandbuch
PDF-Download
Warnung + Vorsicht (vor Gebrauch lesen)
PDF-Download

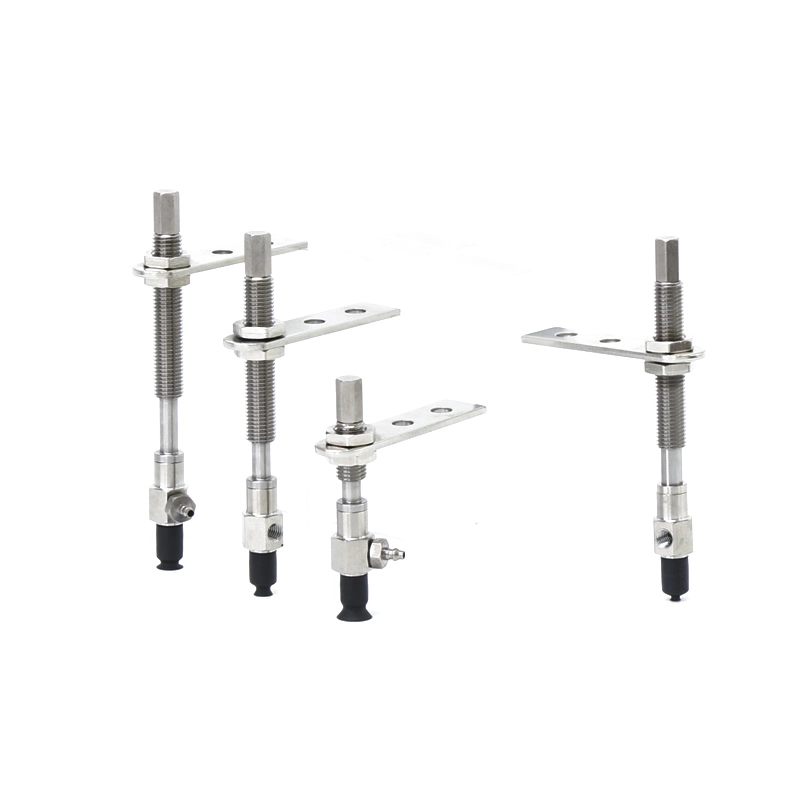

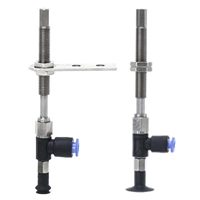

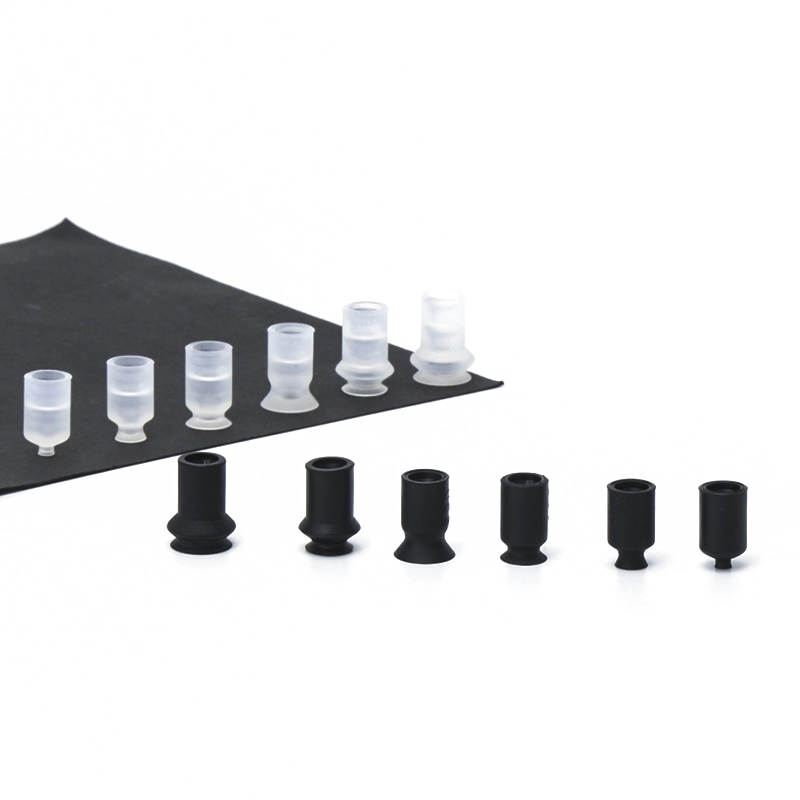

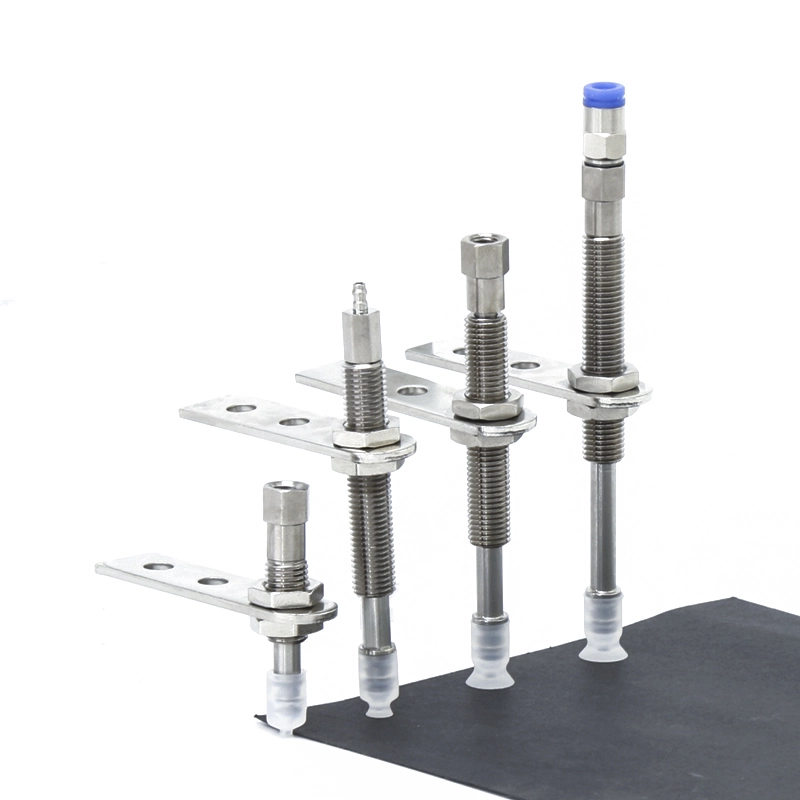

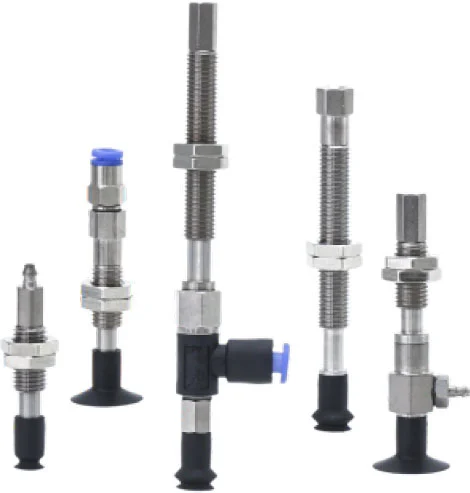

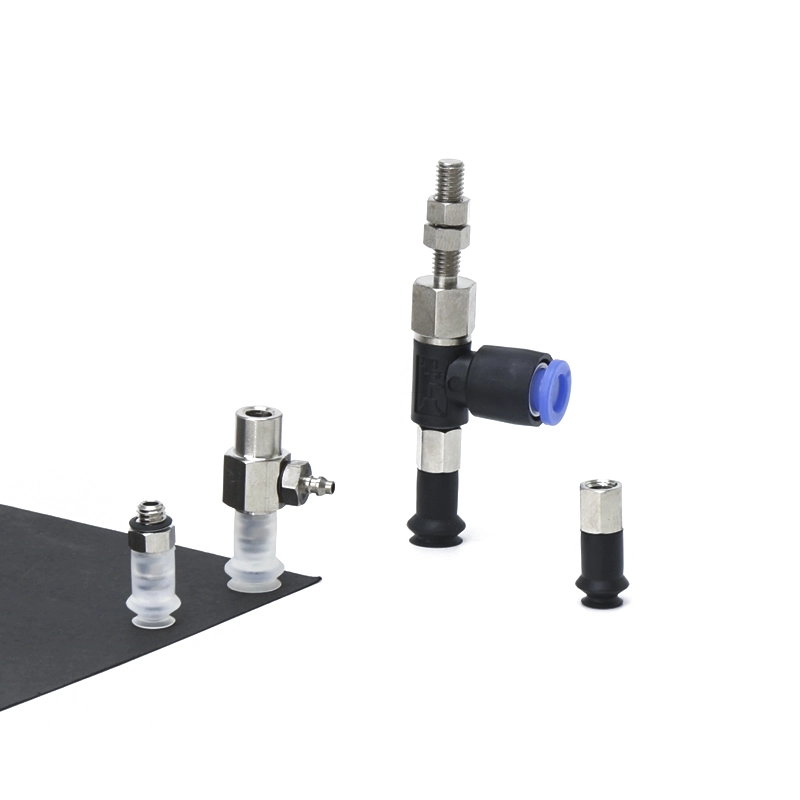

Hot-Tags: Basic Vakuum-Saugnäpfe ohne Sicherungsring ZP, China, Hersteller, Lieferant, Fabrik
Anfrage absenden
Kontaktinformation
-
Adresse
Dorf Xiaruan, Stadt Baishi, Stadt Yueqing, Provinz Zhejiang, China
-
Tel
-
Email
Für Anfragen zu Vakuumsaugern, Vakuumerzeugern, Zubehör für pneumatische Komponenten oder zur Preisliste hinterlassen Sie uns bitte Ihre E-Mail und wir werden uns innerhalb von 24 Stunden bei Ihnen melden.
