Vakuumsparventil ZP2Vs
Comma ZP2VS Vakuum-Logikventil aus Edelstahl – im Großhandel beim Hersteller zum besten Preis kaufen. Das Vakuum-Logikventil des Vakuumsparventils ZP2V aus Edelstahl ermöglicht eine stabile Vakuumbehandlung mehrerer Tassen mit einem Vakuumerzeuger. Es begrenzt automatisch den Luftstrom an nicht abgedeckten Saugnäpfen, um das Systemvakuum aufrechtzuerhalten, und stellt gleichzeitig die volle Saugkraft wieder her, wenn ein Werkstück erkannt wird. Es ist keine Verkabelung, Umschaltung oder manuelle Einstellung erforderlich, mit schneller Abblasfreigabe für eine effiziente Handhabung.
Klicken Sie auf und starten Sie die Auswahl
》Zurück zu den Produktinformationen
Vakuumsparventil ZP2Vs
Vakuumsparventile der Serie ZP2VS
Beschreibung
So bestellen Sie
Spezifikationen / Material
Anwendungen
Ressource
Comma ZP2VS Vakuum-Logikventil aus Edelstahl – im Großhandel beim Hersteller zum besten Preis kaufen. Dieses kompakte M5-Vakuumzuschaltventil hält das Systemvakuum aufrecht, wenn ein Generator mehrere Saugnäpfe speist, sodass ein einzelner nicht gegriffener Sauger das Vakuumniveau der anderen nicht mehr senken kann. Die vollständig rostfreie SUS304-Konstruktion macht es ideal für zink- und kupferfreie Zonen in der Lebensmittel-, Pharma-, Elektronik- und Reinraumautomatisierung. Drei feste Öffnungsgrößen (0,3 / 0,5 / 0,7 mm), ein eingebauter Filter und vier Anschlussvarianten decken Saugnäpfe bis zu Ø125 mm ab – bestellen Sie noch heute online oder fordern Sie ein Angebot an.
Keyword-Layout mit den ersten 100 Zeichen (als Referenz)
Comma ZP2VS Edelstahl-Vakuum-Logikventil – am besten im Großhandel beim Hersteller kaufen
- Markenwort: Komma
- Produktschlüsselwörter: ZP2VS, Edelstahl, Vakuum-Logikventil
- Kaufverhaltensbezogene Wörter: Kaufen, Großhandel, Hersteller, Preis
Das Vakuumsparventil ZP2Vs ist ein Vakuum-Logikventil (Vakuumbegrenzungs-/Sequenzventil) aus Edelstahl, das für Vakuumhandhabungssysteme mit mehreren Saugnäpfen entwickelt wurde, bei denen ein Vakuumgenerator mehrere Saugnäpfe versorgt.
Bei herkömmlichen Systemen saugt ein Sauger, der ein Werkstück nicht aufnimmt, weiterhin Luft an und verringert den Vakuumdruck des gesamten Systems, wodurch die Griffigkeit der gehaltenen Teile geschwächt wird. Der ZP2VS löst dieses Problem automatisch: Während ein Becher leer ist, drückt der Luftstrom das Ventilelement zu und die Ansaugung erfolgt nur durch eine feste Öffnung; Sobald der Saugnapf auf einem Werkstück aufsitzt, öffnet die Feder durch den verringerten Saugstrom das Ventilelement und der volle Saugstrom wird wieder aufgenommen. Keine Steuerverkabelung, keine Schaltarbeiten, keine manuelle Justierung bei Werkstückwechsel.
Funktionsprinzip
1. Kein Werkstück (Ventil geschlossen): Der Luftstrom durch den leeren Becher drückt das Harzventilelement zu. Der Saugstrom ist auf die feste Öffnung (0,3 / 0,5 / 0,7 mm) begrenzt, sodass der Becher nur einen kleinen, definierten Luftstrom ansaugt und das Systemvakuum erhalten bleibt.
1. Werkstück gehalten (Ventil offen): Der Saugstrom nimmt stark ab, wenn der Becher dichtet; Die Federkraft überwindet die Luftstromkraft und öffnet das Ventilelement, wodurch der volle Saugstrom zwischen Element und Gehäuse für maximale Haltekraft freigesetzt wird.
1. Abblasfreigabe: Durch die Zufuhr von Druckluft über denselben Anschluss wird das Werkstück schnell und effektiv abgeblasen.
| # | Vorteil | Kundennutzen |
| 1 | Gehäuse und Feder komplett aus Edelstahl SUS304 | Zugelassen für zinkfreie/kupferfreie Anwendungen (Lebensmittel, Pharma, Elektronik, Batterie, Reinraum) |
| 2 | Verhindert Vakuumabfall bei leeren Tassen | Ein Vakuumerzeuger versorgt sicher mehrere Tassen; Zuverlässiges Greifen auch bei fehlenden oder unebenen Werkstücken |
| 3 | Keine Umrüstarbeit beim Werkstückwechsel | Vollständig passiver, selbstregulierender Betrieb – keine Neuprogrammierung oder manuelle Umstellung erforderlich |
| 4 | Eingebauter Filter (40 μm) | Schützt das Ventilelement und die Öffnung vor Verschmutzung; längere Wartungsintervalle |
| 5 | Kompakte M5 × 0,8-Schnittstelle, Sechskant 8 mm | Wird direkt auf Becheranschlüssen oder Verteilerblöcken in engen Roboter-End-of-Arm-Werkzeugen installiert |
| 6 | Abblasfähig | Unterstützt einen Überdruck-Luftstoß für eine schnelle und saubere Werkstückfreigabe |
| 7 | Drei Düsengrößen (0,3 / 0,5 / 0,7 mm) | Feine Abstimmung auf Tassengröße und Kapazität des Vakuumerzeugers |
| 8 | Großer Betriebsbereich | −100 ~ +0,7 MPa vakuumseitiger Druck, 5–60 °C (kein Gefrieren) Flüssigkeit und Umgebungstemperatur |
So bestellen Sie
- Das Gesamtmaterial ist Edelstahl 304, der in Situationen verwendet werden kann, in denen Zink und Kupfer verboten sind.
- Kann die Reduzierung des Vakuumdrucks auch dann begrenzen, wenn kein Werkstück vorhanden ist.
- Beim Werkstückwechsel ist kein Umschaltvorgang erforderlich.
- Eingebauter Filter (40 μm).

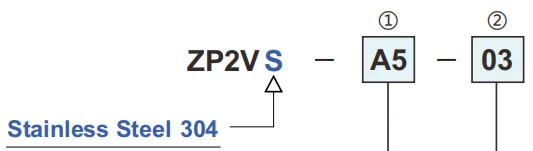

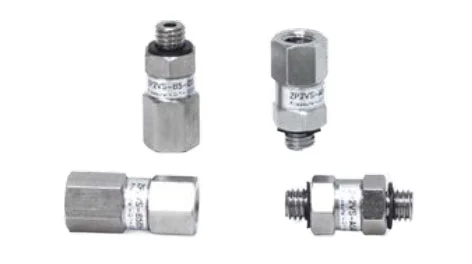

| ① Anschlussgewinde | |||
| Symbol | Faden | Seite des Vakuumgenerators | Pad-Seite |

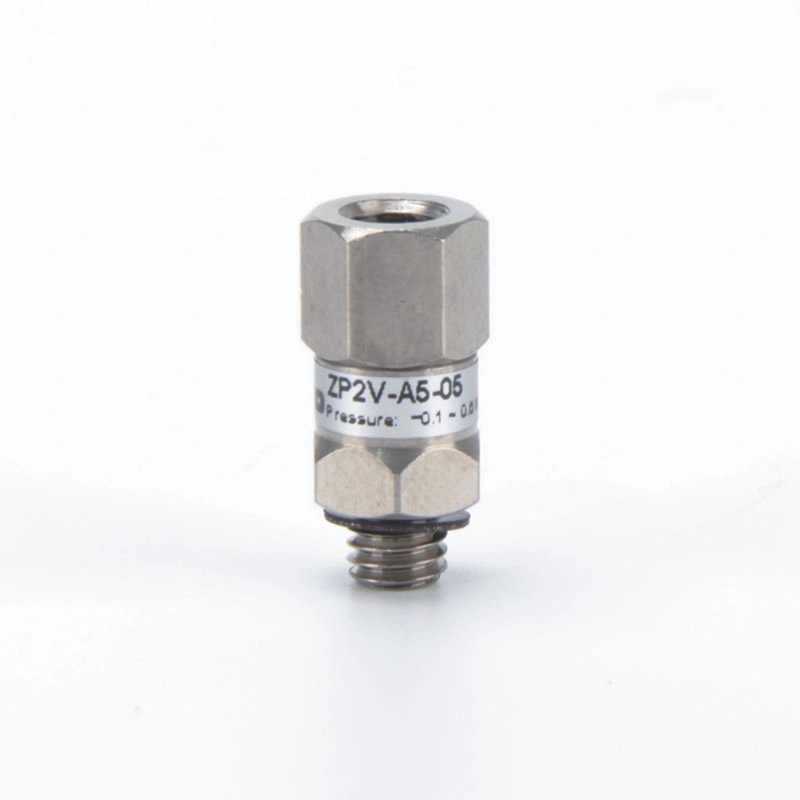

| A5 | M5×0,8 | Innengewinde | Außengewinde |

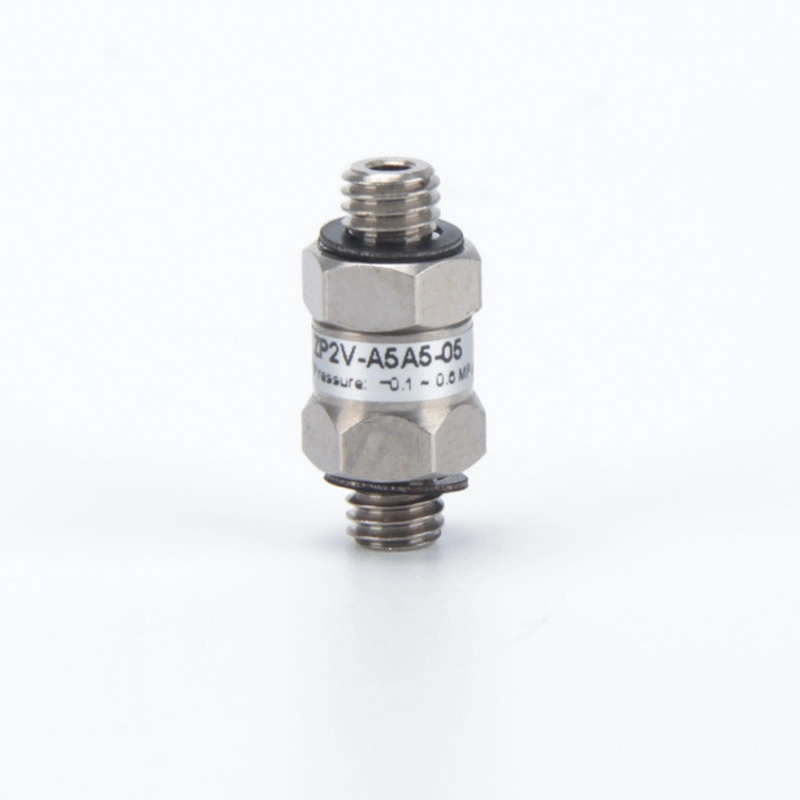

| A5A5 | M5×0,8 | Außengewinde | Außengewinde |
| B5 | M5×0,8 | Außengewinde | Innengewinde |
| B5B5 | M5×0,8 | Innengewinde | Innengewinde |
| ② Feste Düsengröße (mm) | |
| 03 | ø0,3 |
| 05 | ø0,5 |
| 07 | ø0,7 |
Spezifikationen
| Feste Düsengröße (mm) | 0.3 | 0.5 | 0.7 |
| Flüssigkeit | Luft | ||
| Max. Betriebsdruckbereich (MPa) | 0 ~ 0,7 | ||
| Max. Betriebsvakuumdruckbereich (kPa) | 0 ~ -100 | ||
| Umgebungs- und Flüssigkeitstemperaturen (℃) | 5 ~ 60 (Kein Einfrieren) | ||
| Nominelle Filterfeinheit des Elements (μm) | 40 | ||
| Min. Betriebsdurchfluss (l/min) | 3 | 5 | 8 |
| Anwendbarer Pad-Durchmesser (mm) | ≤25 | ||
Konstruktion
| NEIN. | Beschreibung | Material |
| 1 | Körper A | SUS304 |
| 2 | Körper B | SUS304 |
| 3 | Ventil | Harz |
| 4 | Frühling | SUS304 |
| 5 | Element | SUS304 |
| 6 | Dichtung | Harz |
Typische Anwendungen

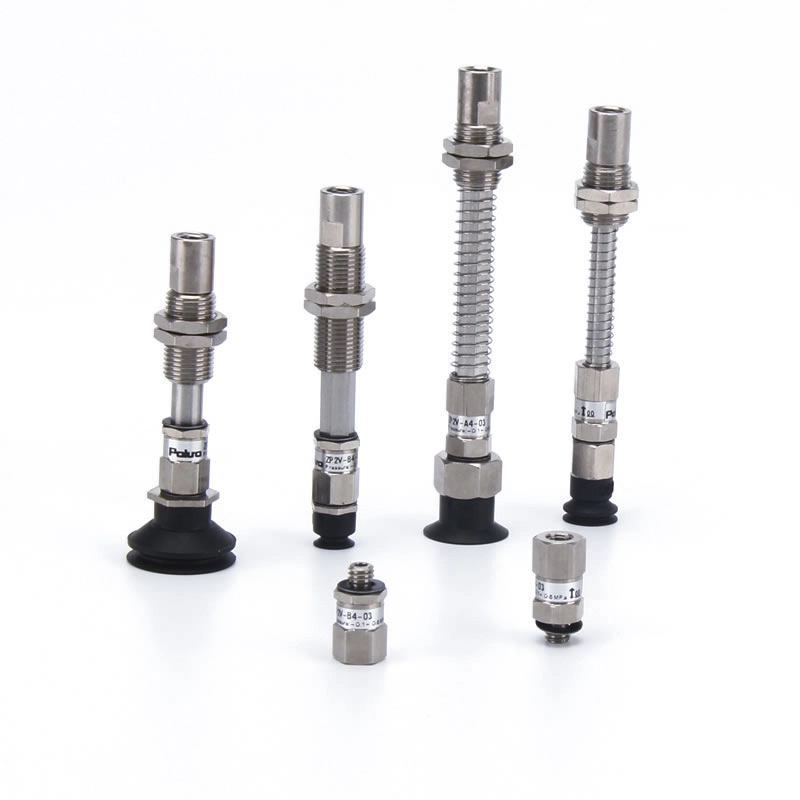

• Roboter-Pick-and-Place mit Greifern für mehrere Becher (Platten, Glas, Leiterplatten, Lebensmitteltabletts)
• Handhabungslinien mit fehlenden oder variablen Werkstücken – Sauger, denen ein Teil fehlt, verderben nicht länger das Vakuum für den Rest
• Zinkfreie/kupferfreie regulierte Umgebungen: Lebensmittel- und Getränkeverpackungen, pharmazeutische Abfüllung, Halbleiter- und Batterieherstellung
• Verteilermontierte Vakuumverteilung am End-of-Arm-Werkzeug
